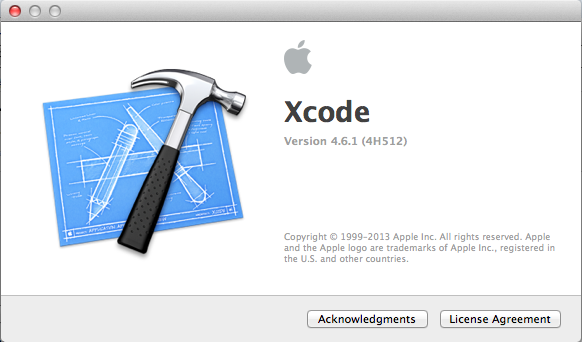

在开始这章之前，先做个说明，从这篇开始，我所使用的xcode更新成了最新的版本，版本是4.6.1（4H512），如下：

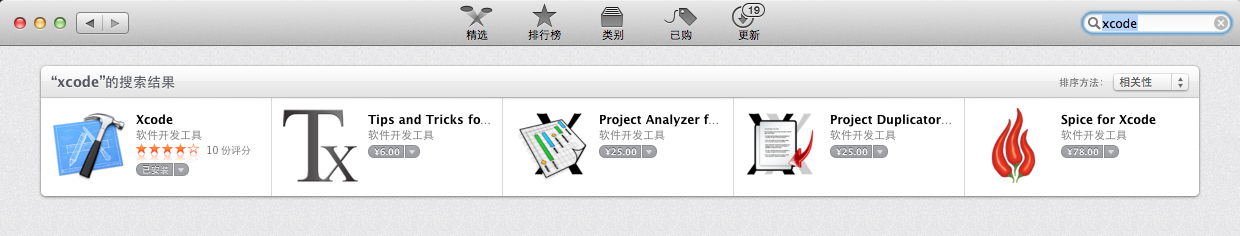

大家可以打开自己电脑上的App Store，然后搜索xcode，第一个出现的就是Xcode，然后直接点击安装就行，很方便且智能，如果你的电脑上有旧版本的xcode，它还会提示你删除，反正整个过程我按住下来还是很容易的。

另外，从这篇开始，我使用的教程也做了相应的升级，现在使用的教程为

这个大家去搜一下就可以找到，很方便。

好了，其他的没什么不同，下面开始我们这一篇的学习。

1）Storyboard简介
这次学习的内容是在iOS 5的时候才加入的一个新的东西：Storyboard，简单的翻译成“故事版”（好吧，我觉得这个名字蛮挫的），它简化了一些开发app时的一些步骤，例如自动为我们添加必要的delegate/dataSource，在多个view之间的切换，使用图和线连接各个view，让我们能够清晰的看到各个view之间的前后关系。这样的好处是减轻了我们在管理view之前切换时的工作量，能够让我们把更多的注意力集中在具体的功能实现上，然后是我们对整个的app view之间的关系有一个整体的了解。

Storyboard还是基于xib（Xcode's Interface Builder），但是一个Storyboard中又可以包含多个xib，每个xib都一个它自己的controller绑定。好像，下面先举一个简单的例子，来直观的感受一下什么是Storyboard。

2）Create a Simple Storyboard

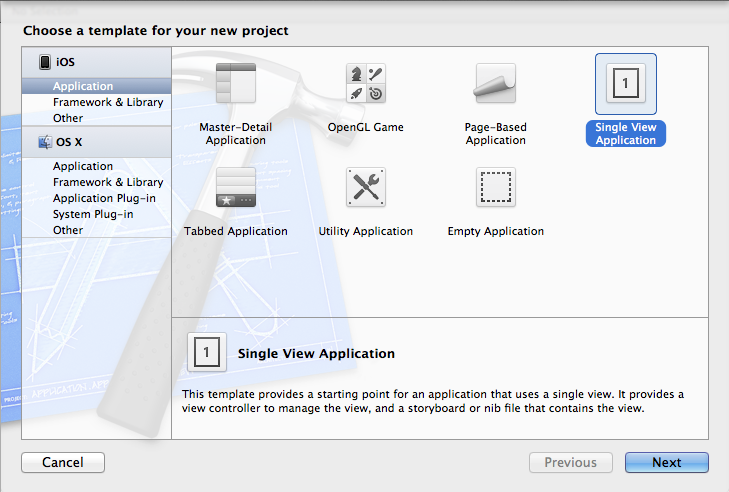

创建一个project，左边选择Application，右边选择Single View Application，点击Next

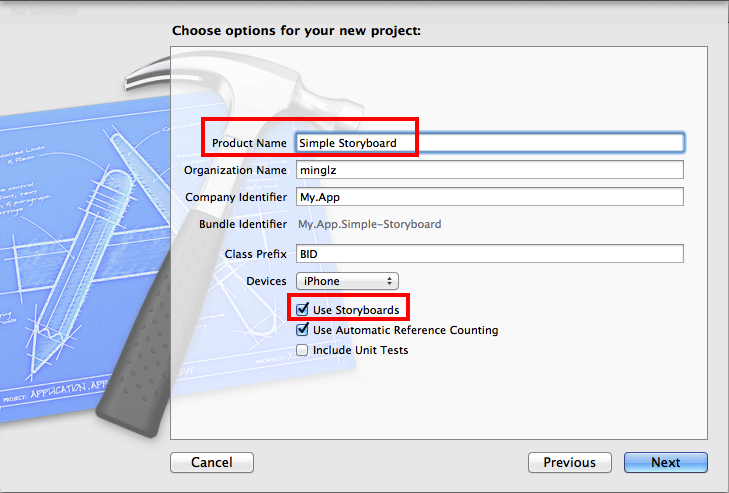

将项目命名为“Simple Storyboard”，然后选中Use Storyboards，单击Next

找个地方保存新建的项目，完成创建

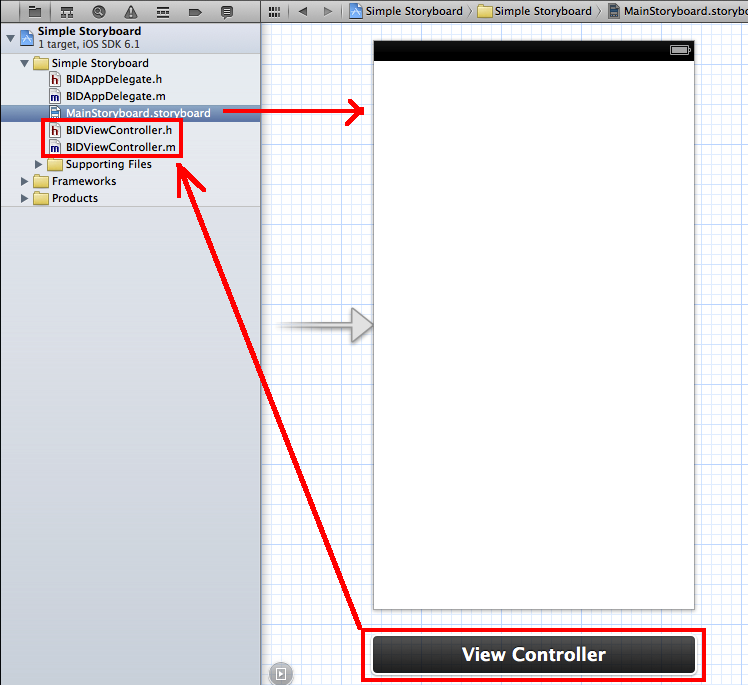

在project navigator中，默认帮我们创建的文件有很多都是和之前一样的，有BIDAppDelegate，BIDViewController，但是我们没有发现xib文件，取而代之的是一个MainStoryboard.storyboard，在这个storyboard中，藏着一个系统默认帮我们创建的xib，选中MainStoryboard.storyboard，在editor area中，会出现一个xib，而整个xib的controller文件正是BIDViewController，至此所有默认创建的文件都已经对上号了。

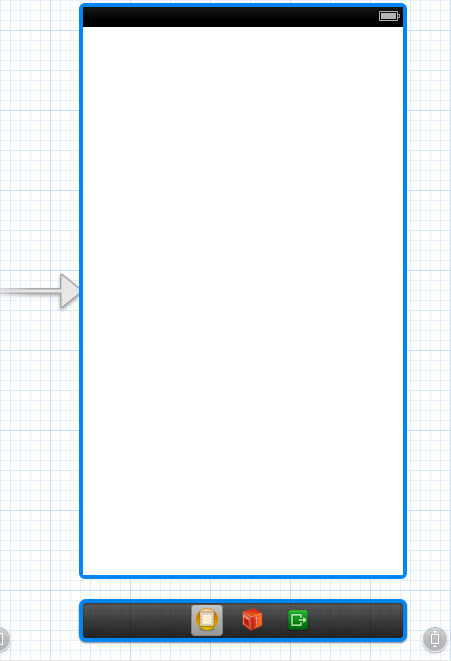

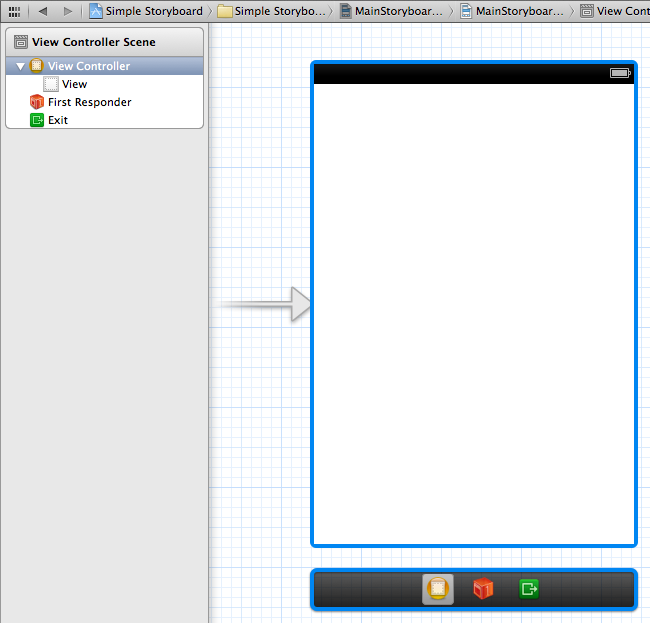

打开dock，选中View Controller节点并展开，你会发现，在layout area下的一个黑色区域中显示的图标和dock中是一样的，这个黑色区域和上方的view组成了一个场景，叫做scene。（在scene中还有一个Exit，这个就不作介绍了，因为书本里面也是省略的）在view的左边有一个大大的箭头，这个箭头是用来说明该app的起始view是哪个。

在layout area的右下方有一个小图标，这个是用来切换iphone4和iphone5的（我们的这个例子还是基于iphone4的界面）

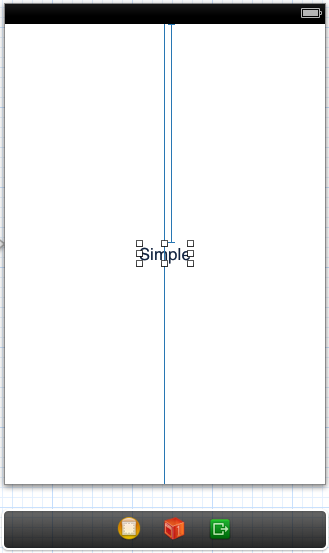

好了，简单的介绍就到这里，下面继续我们这个例子，从Object library中拖一个Label放到view的中间，双击Label，输入“Simple”

好了编译运行你的程序，一个最简单的Storyboard app完成了

当我们使用Storyboard开发app的时候，很多事情程序都会帮我们完成，包括如何载入默认的xib。如果你选中project navigator中的项目名称

在editing pane中你可以找到程序默认载入的storyboard，这里例子中默认的storyboard是MainStoryboard.storyboard

3）Storyboard with UITableViewController
在之前几篇的例子中，我们已经很多次的使用到了UITableViewController，对其操作的方式应该已经很熟悉了，一般是tableview中包含很多个cell，每个cell有一个identifier，创建cell的时候用到的方法是cellForRowAtIndexPath。在storyboard中，还是会用到这些，但是会相对简单一些，下面我们接着上面的例子做下去。

选中Project navigator中的Simple Storyboard文件夹，单击鼠标右键，选择“New File...”，在弹出的窗口中，左边选择Cocoa Touch，右边选择Objective-C class，点击Next按钮，在下一个窗口中将class命名为BIDTaskListController，Subclass of命名为UITableViewController，点击Next按钮，完成创建。

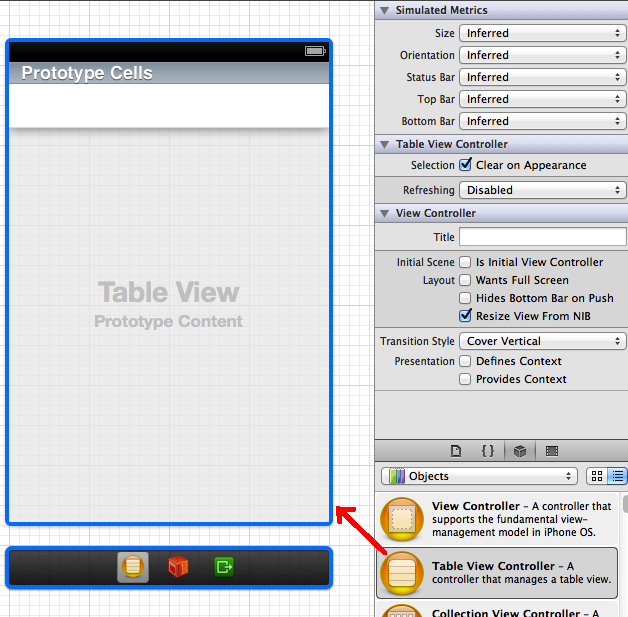

接着选中MainStoryboard.storyboard，从Object library中拖一个Table View Controller到layout area

在dock中，选中刚才拖入的Table View Controller（这样能够抱着我们选中的是layout area中整个的Table View Controller）

打开Identity inspector，将Class设置为BIDTaskListController，当设置完成后，dock中的table view会变成Task List Controller

这样我们新加的TableViewController就和它的类对应起来了，tableview也知道它可以去哪里取得它所需要的数据。

在拖入的Table View Controller上，有一个默认的cell（Prototype Cells），我们可以为其添加identifier，在其上面定制自己的cell样式（注意，我们可以添加任意多个Prototype Cells，每个cell用identifier来区分，定制不同的样式，这里的cell只是一个原型，根据原型cell生成正式的cell，之后会有一个这样的例子）。我们选中整个默认的cell，并打开attributes inspector，找到Identifier，输入plainCell

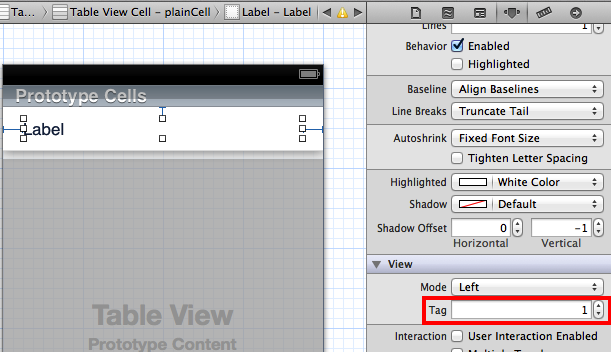

然后从object library中，拖一个Label放到原型cell上，Label如何布局看个人爱好，选中Label，在attributes inspector中找到Tag，将其值设为1，这样在code中就可以通过Tag的值找到Label了。

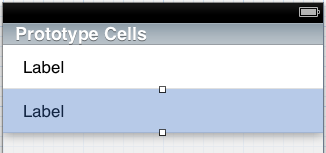

接着，我们选中整个的cell，你也可以到dock中去选，这样比较准确，然后按Command + D，或者从菜单栏中选择Edit>Duplicate，复制一个cell，这样在table view中就有2个prototype cell了

（这里有一个非常有用的小技巧，当你想直接在view中选择自己想要的元素时，但是又碍于一个view上叠加的元素太多很难直接选中，那么在这时，你同时按住键盘上的shift和control键，然后在你想选择的元素上点击鼠标，会弹出一个窗口，上面罗列了鼠标点击的位置下所有存在的元素，然后你再去进行选择会变的异常的简单。
例如我在cell中的Label上点鼠标

鼠标点击的位置一共有4个层叠元素

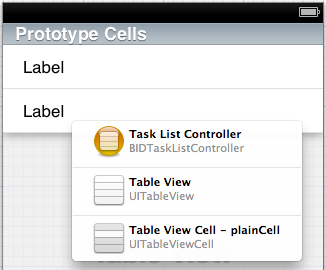

如果我们在cell上点击鼠标

Label不见了，只有三个元素。

这么样，用这样的方法去选择元素很简单吧，还是蛮佩服苹果在细节方面的考虑和设计的。）

选中新加的cell，在attributes inspector中将Identifier赋值为attentionCell

选中Label，在attributes inspector中将其颜色设置为红色

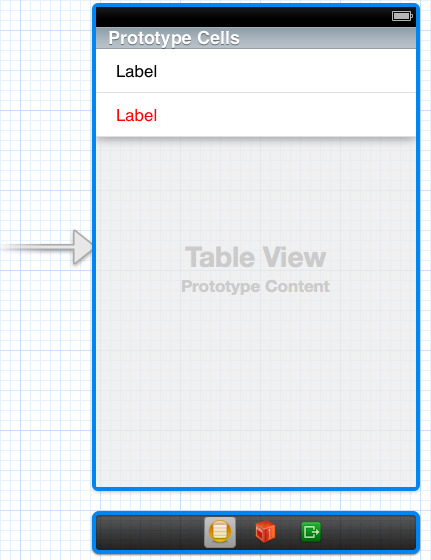

好了，对于这个table view的操作全部完成，在开始具体的编写代码之前，还有一件事情，将layout area中的那个大大的箭头移到这个table view上，这样程序在载入的时候默认的会显示这个view

保存一下MainStoryboard.storyboard，下面开始具体的编码。

打开BIDTaskListController.m文件，你会发现很多常用的方法已经存在：
viewDidLoad
didReceiveMemoryWarning
numberOfSectionsInTableView
numberOfRowsInSection
cellForRowAtIndexPath
didSelectRowAtIndexPath
我们只要直接往这些方法中填代码就可以了，添加如下代码

logs_code_copy" style="margin: 0px; padding: 0px 5px 0px 0px; line-height: 1.5; font-family: 'Courier New' !important; font-size: 12px !important;">

#import "BIDTaskListController.h"

@interface BIDTaskListController ()
@property (strong, nonatomic) NSArray *tasks;
@end

@implementation BIDTaskListController

......

- (void)viewDidLoad
{
    [super viewDidLoad];

    // Uncomment the following line to preserve selection between presentations.
    // self.clearsSelectionOnViewWillAppear = NO;

    // Uncomment the following line to display an Edit button in the navigation bar for this view controller.
    // self.navigationItem.rightBarButtonItem = self.editButtonItem;

    self.tasks = @[@"Walk the dog",
                   @"URGENT: Buy milk",
                   @"Clean hidden lair",
                   @"Invent miniature dolphins",
                   @"Find new henchmen",
                   @"Get revenge on do-gooder heroes",
                   @"URGENT: Fold laundry",
                   @"Hold entire world hostage",
                   @"Manicure"];
}

......

#pragma mark - Table view data source

- (NSInteger)numberOfSectionsInTableView:(UITableView *)tableView
{
#warning Potentially incomplete method implementation.
    // Return the number of sections.
    return 1;
}

- (NSInteger)tableView:(UITableView *)tableView numberOfRowsInSection:(NSInteger)section
{
#warning Incomplete method implementation.
    // Return the number of rows in the section.
    return [self.tasks count];
}

首先和之前一样，定义一个NSArray类型的tasks，用于保存table view中的行，然后在viewDidLoad中对tasks进行赋值（这里的语法和之前我看到的赋值方法有点不同，越到后面，语句写的越是精炼啊），在numberOfSectionsInTableView中，返回1，表示只有一个section，在numberOfRowsInSection中返回section中row的数量。这些都很简单，接着添加代码

- (UITableViewCell *)tableView:(UITableView *)tableView cellForRowAtIndexPath:(NSIndexPath *)indexPath
{
    static NSString *CellIdentifier = @"Cell";
    UITableViewCell *cell = [tableView dequeueReusableCellWithIdentifier:CellIdentifier forIndexPath:indexPath];

    NSString *identifier = nil;
    NSString *task = [self.tasks objectAtIndex:indexPath.row];
    NSRange urgentRange = [task rangeOfString:@"URGENT"];
    if (urgentRange.location == NSNotFound) {
        identifier = @"plainCell";
    } else {
        identifier = @"attentionCell";
    }
    UITableViewCell *cell = [tableView dequeueReusableCellWithIdentifier:identifier];

    // Configure the cell...

    UILabel *cellLabel = (UILabel *)[cell viewWithTag:1];
    NSMutableAttributedString *richTask = [[NSMutableAttributedString alloc] initWithString:task];
    NSDictionary *urgentAttributes = @{NSFontAttributeName : [UIFont fontWithName:@"Courier" size:24],
                                       NSStrokeWidthAttributeName : @3.0};
    [richTask setAttributes:urgentAttributes range:urgentRange];
    cellLabel.attributedText = richTask;

    return cell;
}

代码一开始定义了一个identifier，然后根据indexPath获得tasks中的task，NSRange可以认为是一个范围或者一种排列，它根据这个范围或者排列到另一个对象去寻找，如果找到了就返回开始的位置，如果没有找到就返回NSNotFound。NSRange的对象urgentRange定义了一个字段“URGENT”，它在task中进行匹配，如果存在，那么这个cell就把plainCell赋给identifier，如果不存在则将attentionCell赋给identifier。然后根据identifier从tableView的方法dequeueReusableCellWithIdentifier中得到相应的cell。

之后的一段是对cell上的label进行操作，还记得刚才我们在attributes inspector中将Label的Tag设置为1了吗？这里就用到了，使用viewWithTag的方法在cell中找到Label，然后对Label进行赋值，之后的一些操作是对特定的字符串“URGENT”进行操作，更改它的字体属性。这些就一笔带过吧，毕竟我们的注意力不是集中在这个上面，对Label操作完后，将其赋给cellLabel，最后返回cell。

好了，编译运行（编译时会有warning产生，这个不用去理会，编译还是会成功，这些warning是告诉你在Storyboard中有xib是没有被使用的，我们的箭头没有指向它且和当前的view又没有联系，所以不会对其进行操作，有warning是正常的），效果如下

如果task中包含字符串“URGENT”那么将会使用identifier为attentionCell的cell，否则就使用identifier为plainCell的cell。

4）Static Cells
在大部分的情况下，table view中的cell都是需要动态生成了，app运行时，根据source的不同生成不同数量或者样式的cell，但是在某些情况下，我们可以事先知道将要生成的cell是什么样子的，且它是固定不变的，我们把这样的cell称之为Static Cells，与其对应的则是dynamic cell。在这里我们举一个简单的例子来说明这种情况。

我们不用创建一个新的project，直接在上面的程序中接着添加代码。选中Project navigator中的Simple Storyboard文件夹，单击鼠标右键，选择“New File...”，在弹出的窗口中，左边选择Cocoa Touch，右边选择Objective-C class，点击Next按钮，在下一个窗口中将class命名为BIDStaticCellsController，Subclass of命名为UITableViewController，点击Next按钮，完成创建。

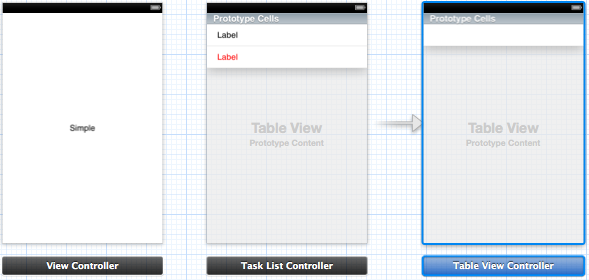

选中MainStoryboard.storyboard，再从Object library中拖一个Table View Controller到layout area，就放在原有2个view的右边，接着将箭头指向这个新添加的view

图中最右边的是新添加的view，这些view看上去比较小，是因为我了layout area右下角的，这样可以方便观察每一个view（当然在缩小的状态下，是没有办法对view进行操作的，只能移动其位置，要操作view，必须将view放大回正常的大小）

选中刚才添加的controller中的table view，打开attributes inspector，找到Content，在其下拉框中选择“Static Cells”，找到Style，在其下拉框中选择“Grouped”

table view的样式也随之发生了变化，出现了3行row，section的样式变成了一个圆角矩形

选中section，在其attributes inspector设置如下，Rows改为2，Header中填写“Silliest Clock Ever”

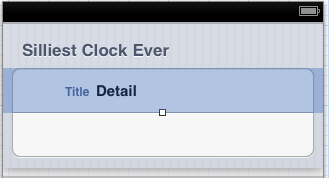

改完后的section

下面对2个cell进行设置，选中第一个cell，在attributes inspector中将其Style设置为“Left Detail”

然后双击Title，改成“The Date”，重复上面的步骤，将第二个cell的Title改成“The Time”，改完后的效果

之后，我们将创建两个outlet对象，分别指向2个Detail，这样在app运行后，就可以改变它们的值了。

现在先关联这个table view controller和它的类，在dock中选中Table View Controller，然后打开identity inspector，在Class中输入“BDIStaticCellsController”，dock中的名字也随之发生改变

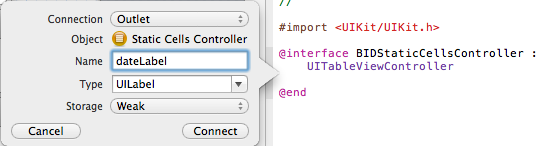

还是在dock中选中controller的状态下，将Editor的模式设置成Assistant editor，这样BIDStaticCellsController.h文件会打开（如果打开的不是这个文件，那么就手动打开吧），选中第一个cell中的Detail，然后control-drag到BIDStaticCellsController.h中并释放，会弹出个窗口，将Name命名为“dateLabel”

对第二个cell中的Detail进行相同的操作，将Name命名为“timeLabel”，添加完成后的BIDStaticCellsController.h

#import <UIKit/UIKit.h>

@interface BIDStaticCellsController : UITableViewController

@property (weak, nonatomic) IBOutlet UILabel *dateLabel;
@property (weak, nonatomic) IBOutlet UILabel *timeLabel;

@end

下面开始编写代码，打开BIDStaticCellsController.m，先将下面三个方法删除

- (NSInteger)numberOfSectionsInTableView:(UITableView *)tableView
{
#warning Potentially incomplete method implementation.
    // Return the number of sections.
    return 0;
}

- (NSInteger)tableView:(UITableView *)tableView numberOfRowsInSection:(NSInteger)section
{
#warning Incomplete method implementation.
    // Return the number of rows in the section.
    return 0;
}

- (UITableViewCell *)tableView:(UITableView *)tableView cellForRowAtIndexPath:(NSIndexPath *)indexPath
{
    static NSString *CellIdentifier = @"Cell";
    UITableViewCell *cell = [tableView dequeueReusableCellWithIdentifier:CellIdentifier forIndexPath:indexPath];

    // Configure the cell...

    return cell;
}

因为我们使用的是static cell，因此table view中section的数量，section中cell的数量都是固定不变的，我们也不需要从新创建cell，cell一共才2个，会一直显示在屏幕上。

接着添加下面的代码

- (void)viewDidLoad
{
    [super viewDidLoad];

    // Uncomment the following line to preserve selection between presentations.
    // self.clearsSelectionOnViewWillAppear = NO;

    // Uncomment the following line to display an Edit button in the navigation bar for this view controller.
    // self.navigationItem.rightBarButtonItem = self.editButtonItem;

    NSDate *now = [NSDate date];
    self.dateLabel.text = [NSDateFormatter
                           localizedStringFromDate:now
                           dateStyle:NSDateFormatterLongStyle
                           timeStyle:NSDateFormatterNoStyle];

    self.timeLabel.text = [NSDateFormatter
                           localizedStringFromDate:now
                           dateStyle:NSDateFormatterNoStyle
                           timeStyle:NSDateFormatterLongStyle];
}

在viewDidLoad中，分别对dateLabel和timeLabel进行了设置，至于NSDate和NSDateFormatter的说明大家就去google一下吧，这里不做详细解释了。

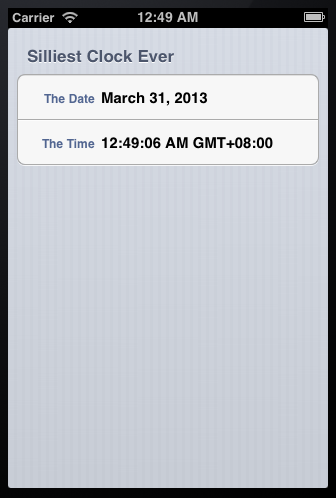

编译运行，效果如下
