AutoCAD 2010的二次开发告一段落，现在整理一些开发中遇到的问题。

最早遇到的问题是关于AutoCAD 2010在VS 2010上无法调试。奇怪的是这问题只出现在我同事电脑上，我的电脑一切OK，我暗喜^_^，莫非是人品问题。

开发环境：Windows XP SP3+VS2010+AutoCAD2010

这里主要讨论以下几个问题：

1、AutoCAD 2010在VS 2010上无法命中断点问题；

2、调试AutoCAD 2010在VS 2010 中的实现自定义添加；

3、设置断点，它显示一个空的圆圈，当前不会命中断点，还没有为该文档加载任何符号。

关于问题1，断点不起作用的原因归结为Visual Studio 2010不会选择正确的版本的调试器，在调试时启动了默认的debugger(v4.0)，此调试器不会看到针对旧版本的.NET 项目中的断点，但是为了让我们的.NET应用程序能在AutoCAD 2010等上运行，我们需要.NET Framework 2.0( 3.5也是运行在CLR 2.0之上的)。

下面提供三种方法使VS 2010 在这些项目上使用正确的调试器 。哪种解决方案最适合您将取决于您具体的方案（我会倾向于解决方案2，够简单）。

解决方案1

启动AutoCAD2010程序，加载您开发的组件（可以通过写入注册表的方式实现自动加载），然后将它（acad.exe）附加到VS2010中（调试->附加到进程）。需要注意的是选择代码类型默认是自动确定类型的，少数情况自动确定的类型并不一定正确，这时候会出现无法加载符号的情况，即问题3所描述，所以需要我们手动勾选代码类型。

解决方案2

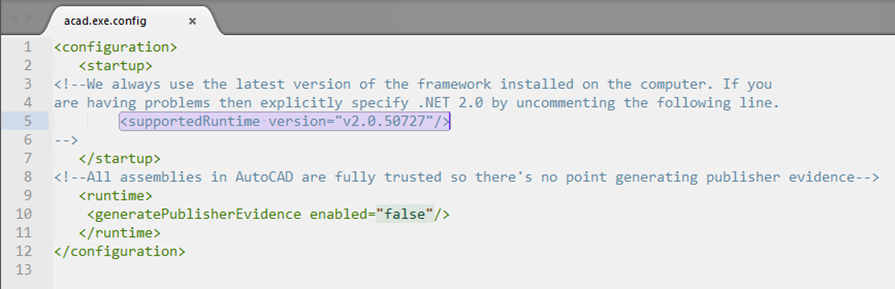

修改AutoCAD的配置文件，这个文件在AutoCAD的安装目录下。打开配置文件（acad.exe.config）如下：

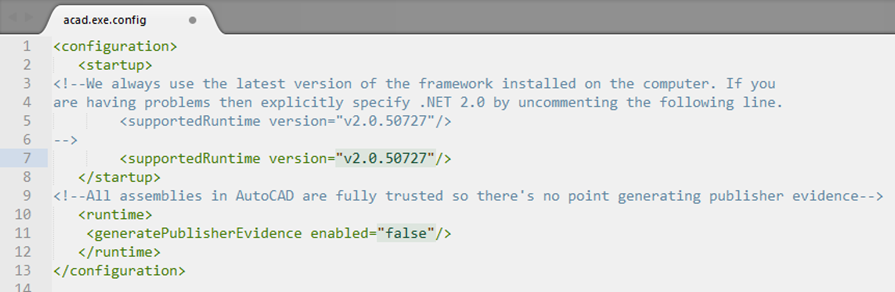

修改配置文件，以便它包含 <supportedRuntime 版本="v2.0.50727" />节点，如下：

解决方案3

把宿主acad.exe文件作为一个已有的项目添加到您的解决方案中，并把debugger设置为v2.0。

• 右键单击Solution Explorer，选择添加->现有项目，浏览到AutoCAD的启动文件Acad.exe

• 右键单击该项目，把它设置为启动项目 设为启动项目

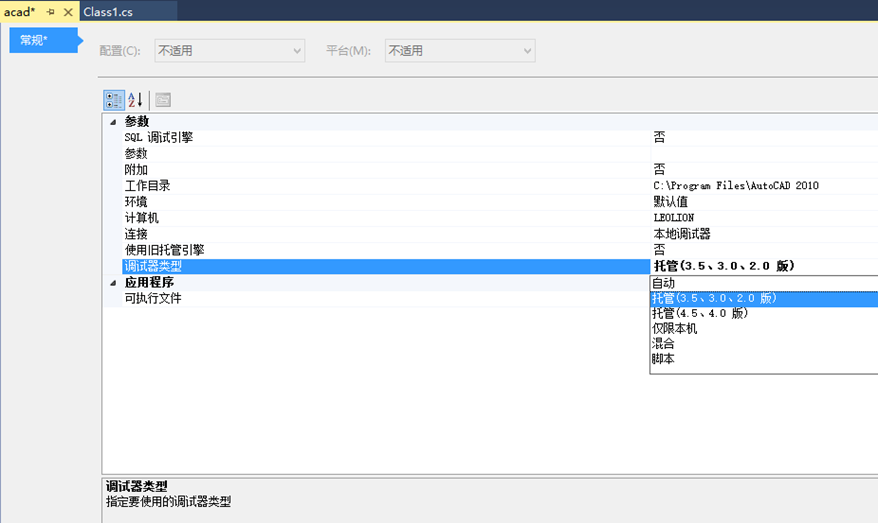

• 打开项目属性对话框

• 设置 调试器类型 为 托管（3.5、3.0、2.0版）

至此，可以正常调试了。

参考文章：

使用Visual Studio 2010调试断点不起作用的问题解决办法

Hitting breakpoints in .NET Class Libraries while debugging with Visual Studio 2010

Debugging with Visual Studio 2010 and RvtSamples
