引言

      又有许久没有更新了。Qt，我心爱的Qt，为了找工作不得不抛弃一段时间，业余时间来学一学了。本来计划要写一系列关于Qt组件美化的博文，但是写了几篇之后就没坚持下去了。技术上倒是问题不大，主要是时间不够充裕。这段时间写几篇关于界面整体设计的博文，从最基础的界面元素开始，到最后构建一个页面元素丰富的桌面应用程序。Trojan Assessment Platform是一个原型设计项目，只是实现了有限的一部分功能。远远还称不上是一个评估平台。这里仅仅侧重于用Qt做界面的实现。

界面预览

      首先还是看看整个程序运行起来是怎么回事：

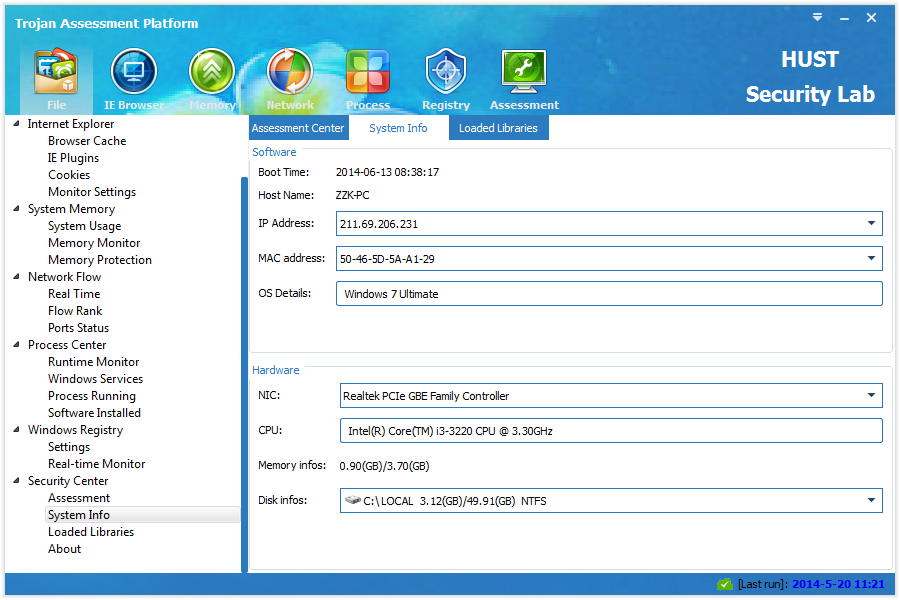

图一 基本信息页面

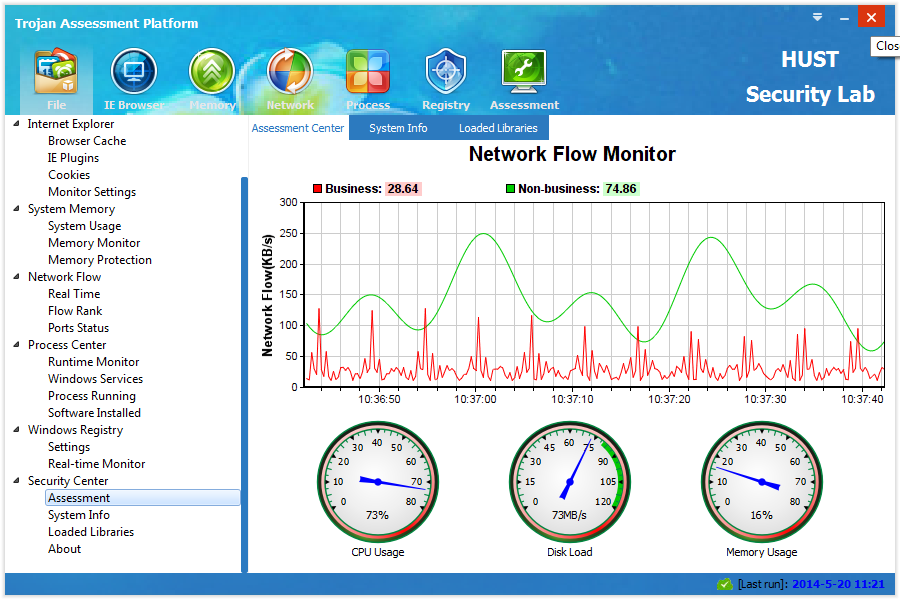

图二 实时监控图表

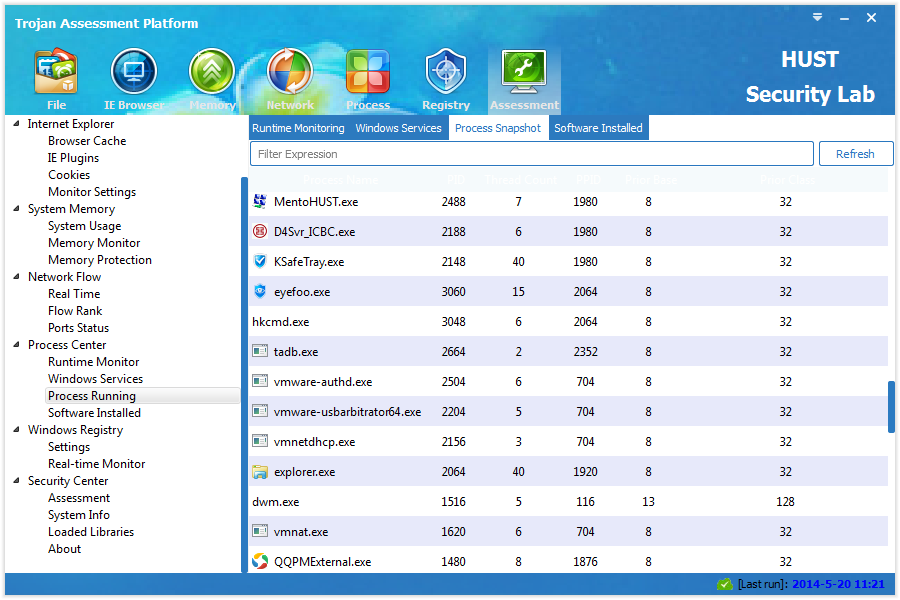

图三 进程快照

      用过某些安全防护软件的用户，咋一看会有一种眼熟的感觉。没错，在界面的设计上本人参考了一些成熟软件产品的视觉设计。不过这显然不是关注的重点，用户体验设计上有种说法，遵循统一的界面设计原则，能降低用户的操作成本。这也算是一种业界标准了。

头部Banner

     先看看“业界标准”是怎么做的！这里选择了两款具备代表性的软件：360安全卫士和金山卫士：

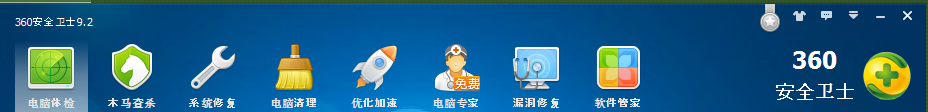

图 三 360安全卫士的工具箱

图四 金山卫士的工具箱

      观察以上两个截图的布局不难发现，界面布局如下：

      顶部一个水平布局管理器可以搞定，左端放程序名及Logo，最右端部署按钮。这在Qt里面通过QHBoxLayout很容易做到。下面也用一个水平布局管理器，左端一个工具箱，等距放置，右边放大号的文本及Logo。好吧，开干！！

（1）按钮及文本

     关于按钮的自定义绘制在前面的博文中已经有过讲解。但是前面讲的并没有覆盖到如何修改按钮的外观和背景图片。我们的做法是，从QPushButton派生出一个子类，在这个子类中实现图片的切换和状态管理。但是前提是，我们需要准备好按钮不同状态的图片（状态分别为鼠标悬停、按下、正常）。

     接下来要做的工作便是派生一个子类：

class="brush:cpp;collapse:true;;gutter:true;">// CustomPushButton.h
class CustomPushButton : public QPushButton
{
     Q_OBJECT

public:
     explicit CustomPushButton(QWidget *parent = NULL);
     ~CustomPushButton(){}
     enum BtnStatus{NORMAL, PRESSED, HOVER};
     void setBtnBackground(const QString& path);

private:
     CustomPushButton(const CustomPushButton& obj);
     CustomPushButton& operator=(const CustomPushButton& obj);

protected:
     void paintEvent(QPaintEvent *event);
     void mousePressEvent(QMouseEvent *event);
     void mouseReleaseEvent(QMouseEvent *event);
     void enterEvent(QEvent* event);
     void leaveEvent(QEvent* event);

private:
     BtnStatus m_status;  // record the status to take different painting action
     bool isPressed;      // whether the button is pressed.
     QString m_imagePath;
};

　　我们重写了Button类的一些事件处理函数。因为我们需要对鼠标悬停、进入区域、离开区域进行自行处理，所以我们这里重写了mousePressEvent(), mouseReleaseEvent(), enterEvent(), leaveEvent()这几个方法。在类中我们还定义了几个enum常亮，用来表示按钮的不同状态，在后面将被用到。注意setBtnBackground()函数，用于设置Button的背景图片。再来看看在CPP文件中是怎么实现的：

CustomPushButton::CustomPushButton(QWidget *parent) : QPushButton(parent){}

void CustomPushButton::paintEvent(QPaintEvent *event)
{
	QPainter painter(this);
	QString pixmapPath;
	switch (m_status)   // 根据不同状态绘制不同的背景图片
	{
	case NORMAL:
		pixmapPath = m_imagePath;
		break;
	case HOVER:
		pixmapPath = m_imagePath+"_hover";
		break;
	case PRESSED:
		pixmapPath = m_imagePath+"_pressed";
		break;
	default:
		pixmapPath = m_imagePath;
		break;
	}
	// draw the button background
	painter.drawPixmap(rect(), QPixmap(pixmapPath));

}

void CustomPushButton::mousePressEvent(QMouseEvent *event)
{
	// only when the left button is pressed we force the repaint
	if (event->button() == Qt::LeftButton)
	{
		isPressed = true;
		m_status = PRESSED;
		update();
	}
}

void CustomPushButton::mouseReleaseEvent(QMouseEvent *event)
{
	if (event->button() == Qt::LeftButton && isPressed)
	{
		isPressed = false;
		m_status = NORMAL;
		emit clicked();
	}
}

void CustomPushButton::enterEvent(QEvent* event)
{
	isPressed = false;
	m_status = HOVER;
}

void CustomPushButton::leaveEvent(QEvent* event)
{
	isPressed = false;
	m_status = NORMAL;
}

void CustomPushButton::setBtnBackground(const QString& path)
{
	m_imagePath = path;
	// resize the button to fit the background picture.
	setFixedSize(QPixmap(m_imagePath).size());
}

　　在CPP文件中的主要工作是，根据不同的按钮状态来设置不同背景图，这样才能实现不同状态的切换。注意在setBtnBackground()中设置了按钮的尺寸。这里是根据按钮图片的大小来设置的。否则的话容易导致图片大小和按钮大小不一致的现象。这样，一个自定义的按钮类就实现了。在主窗口中的调用方式：

//////////////////////////////////////////////////////////////////////////
// initialize top banner
m_topLayout = new QHBoxLayout(this);   // banner的水平布局管理器
m_windowTitle = new QLabel(QStringLiteral("Trojan Assessment Platform"), this);    // banner左边的文本
QFont font = const_cast<QFont&>(m_windowTitle->font());
font.setBold(true);
font.setPointSize(10);
m_windowTitle->setFont(font);
m_windowTitle->setObjectName("WhiteLabel");    // 设置object name，便于在QSS文件中使用选择器

m_settings = new CustomPushButton(this);     // 设置按钮
m_minBtn = new CustomPushButton(this);       // 最小化按钮
m_closeBtn = new CustomPushButton(this);     // 关闭按钮
m_settings->setBtnBackground(QStringLiteral(":/SysButtons/menu"));   // 设置按钮的背景图片，下同
m_settings->setToolTip(QStringLiteral("Settings"));                  // 设置文本提示，下同
m_minBtn->setBtnBackground(QStringLiteral(":/SysButtons/min"));
m_minBtn->setToolTip(QStringLiteral("Minimize"));
m_closeBtn->setBtnBackground(QStringLiteral(":/SysButtons/close"));
m_closeBtn->setToolTip(QStringLiteral("Close"));

m_topLayout->addWidget(m_windowTitle, 0, Qt::AlignVCenter);   // 文本是垂直居中的
m_topLayout->addStretch();
m_topLayout->addWidget(m_settings, 0, Qt::AlignTop);
m_topLayout->addWidget(m_minBtn, 0, Qt::AlignTop);
m_topLayout->addWidget(m_closeBtn, 0, Qt::AlignTop);
m_topLayout->setSpacing(0);   // 组件之间没有空隙，这样按钮与按钮之间看起来就没有间隔了
m_topLayout->setContentsMargins(10, 0, 10, 0);  // 这里设置的是整个layout与其他layout之间的margin，而spacing是layout内部组件之间的间距

　　效果如下：

主窗口背景

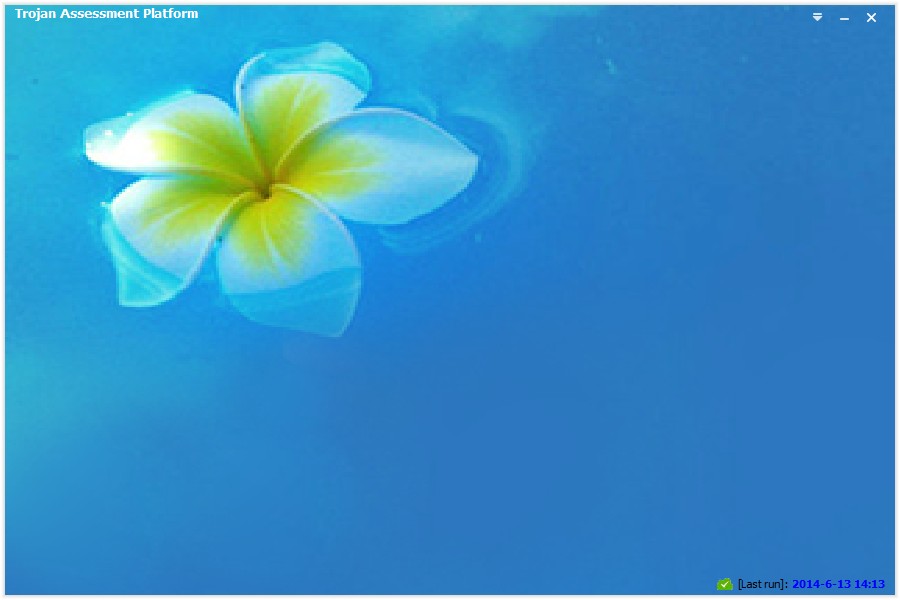

      从上面的截图我们可以发现，无论是360安全卫士还是金山卫士，头部banner都有一个背景图。这个背景图是如何添加的呢？一种实现是方式是，为整个主窗体添加一个背景图，在背景图的基础上再留出一块区域放置central widget。这种效果对比如下：

      好了，这下就可以中间主体部分放置任何想放的控件了。关键的实现代码：

TrojanAssessment::TrojanAssessment(QWidget *parent)
	: ShadowWindow(parent)
{
	// layout for main widget
	m_mainLayout = new QVBoxLayout(this);

	/* set the width and height of the window fixed. */
	setFixedSize(900, 600);

	splitter = new QSplitter(Qt::Horizontal, this);
	splitter->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
	splitter->setHandleWidth(1);

	// create title widget and status bar
	titleWidget = new TitleWidget(this);
	// remember the time when the program start
	login_dt = QDateTime::currentDateTime();
	restoreSettings();

	// settings for main layout
	m_mainLayout->addWidget(titleWidget);
	m_mainLayout->addWidget(splitter);
	m_mainLayout->addLayout(m_bottomLayout);
	m_mainLayout->setSpacing(0);
	m_mainLayout->setContentsMargins(5, 5, 5, 5);
	setLayout(m_mainLayout);

}

void TrojanAssessment::paintEvent(QPaintEvent* event)
{
	// First, we pass the paint event to parent widget to draw window shadow.
	// Then, we do our specific painting stuff.
	ShadowWindow::paintEvent(event);
	// draw the background using the specified image.
	QPainter painter(this);
	painter.setPen(Qt::NoPen);
	painter.setBrush(Qt::white);
	painter.drawPixmap(5, 5, width()-10, height()-10, QPixmap(":/background/title_background"));  // 设置主窗体的背景图片
}

状态栏

      QMainWindow自带一个状态栏，这个状态栏类(QStatusBar)的一些方法可用于设置状态栏上的组件、文本等，并可进行自由组合。我们这里的处理很简单，仅仅是添加了一个图标和一个文本，具体的代码很简单：

icon_label = new QLabel(this);
icon_label->setPixmap(QPixmap(":/menu/cloud"));
icon_label->setFixedSize(QPixmap(":/menu/cloud").size());
lastrun_label = new QLabel(this);
m_bottomLayout = new QHBoxLayout(this);
m_bottomLayout->addStretch();
m_bottomLayout->addWidget(icon_label, 0, Qt::AlignCenter);
m_bottomLayout->addWidget(lastrun_label, 0, Qt::AlignCenter);
m_bottomLayout->setSpacing(5);
m_bottomLayout->setContentsMargins(0, 3, 10, 3);

　　由于我们主窗体是一个自定义大小的窗体，所以我们并没有使用到和QStatusBar相关的方法。由上面的窗口的布局也可以看得出来，这里的状态栏是分割出来的主窗体的一部分。使用水平布局管理器也很容易构造出复杂的布局。

小结

      本文讲解了如何构建一个符合“业界标准”的软件界面，重点在主窗体的布局设计。后续的博文将讲解如何添加central widget及添加banner中的工具箱。
