Android的3D旋转

 2010/12/5 13:03:23  chroya  http://chroya.javaeye.com  我要评论(0)
  • 摘要:见过没有用opengl的3D动画,看了一下,是用的Camera实现的,内部机制实际上还是opengl,不过大大简化了使用。Camera就像一个摄像机,一个物体在原地不动,然后我们带着这个摄像机四处移动,在摄像机里面呈现出来的画面,就会有立体感,就可以从各个角度观看这个物体。它有旋转、平移的一系列方法,实际上都是在改变一个Matrix对象,一系列操作完毕之后,我们得到这个Matrix,然后画我们的物体,就可以了。常用的API如下:rotateX(floatdegree
  • 标签:android Android的3D旋转

?????? 见过没有用opengl的3D动画,看了一下,是用的Camera实现的,内部机制实际上还是opengl,不过大大简化了使用。
?????? Camera就像一个摄像机,一个物体在原地不动,然后我们带着这个摄像机四处移动,在摄像机里面呈现出来的画面,就会有立体感,就可以从各个角度观看这个物体。
??? ??? 它有旋转、平移的一系列方法,实际上都是在改变一个Matrix对象,一系列操作完毕之后,我们得到这个Matrix,然后画我们的物体,就可以了。


????? ? 常用的API如下:

??? rotateX(float degree)? 绕着x轴旋转degree个度数
??? rotateY(float degree)? 绕着y轴旋转degree个度数
??? rotateZ(float degree)? 绕着z轴旋转degree个度数
??? translate(float x,float y,float z)? 平移一段距离
??? save()和restore()? 作用跟Canvas的一样,保存原状态,操作完之后,恢复到原状态。


??? ??? 下面实现一个简单的图片三维翻转的效果。

package chroya.demo.rotate3d;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Camera;
import android.graphics.Canvas;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.view.MotionEvent;
import android.view.View;

/**
 * 图片三维翻转
 * @author chroya
 */
public class CubeView extends View {
	//摄像机
	private Camera mCamera;

	//翻转用的图片
	private Bitmap face;
	private Matrix mMatrix = new Matrix();
	private Paint mPaint = new Paint();

	private int mLastMotionX, mLastMotionY;

	//图片的中心点坐标
	private int centerX, centerY;
	//转动的总距离,跟度数比例1:1
	private int deltaX, deltaY;
	//图片宽度高度
	private int bWidth, bHeight;

	public CubeView(Context context) {
		super(context);
		setWillNotDraw(false);
		mCamera = new Camera();
		mPaint.setAntiAlias(true);
		face = BitmapFactory.decodeResource(getResources(), R.drawable.x);
		bWidth = face.getWidth();
		bHeight = face.getHeight();
		centerX = bWidth>>1;
		centerY = bHeight>>1;
	}

	/**
	 * 转动
	 * @param degreeX
	 * @param degreeY
	 */
	void rotate(int degreeX, int degreeY) {
		deltaX += degreeX;
		deltaY += degreeY;

		mCamera.save();
		mCamera.rotateY(deltaX);
		mCamera.rotateX(-deltaY);
		mCamera.translate(0, 0, -centerX);
		mCamera.getMatrix(mMatrix);
		mCamera.restore();
		//以图片的中心点为旋转中心,如果不加这两句,就是以(0,0)点为旋转中心
		mMatrix.preTranslate(-centerX, -centerY);
		mMatrix.postTranslate(centerX, centerY);
		mCamera.save();

		postInvalidate();
	}

	@Override
	public boolean onTouchEvent(MotionEvent event) {
		int x = (int) event.getX();
		int y = (int) event.getY();

		switch(event.getAction()) {
		case MotionEvent.ACTION_DOWN:
			mLastMotionX = x;
			mLastMotionY = y;
			break;
		case MotionEvent.ACTION_MOVE:
			int dx = x - mLastMotionX;
			int dy = y - mLastMotionY;
			rotate(dx, dy);
			mLastMotionX = x;
			mLastMotionY = y;
			break;
		case MotionEvent.ACTION_UP:
			break;
		}
		return true;
	}

	@Override
	public void dispatchDraw(Canvas canvas) {
		super.dispatchDraw(canvas);
		canvas.drawBitmap(face, mMatrix, mPaint);
	}
}

???? ??? 注释里面都写的比较清楚了。

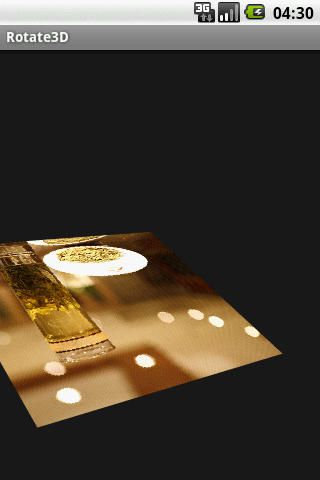

???????? 效果如下:

?

?

??? ?? 可以touch来拖动图片以翻转。这个可以用来做很多事情,比如桌面的立体翻转、立体相册等等。

??? ?? 源码也附上,见附件。
