Activity布局初步（三）－ 相对布局
1、 相对布局的基本概念
一个控件的位置它决定于它和其他控件的关系，好处：比较灵活；缺点：掌握比较复杂。
2、 相对布局常用属性介绍
这里将这些属性分成4个组，便于理解和记忆。

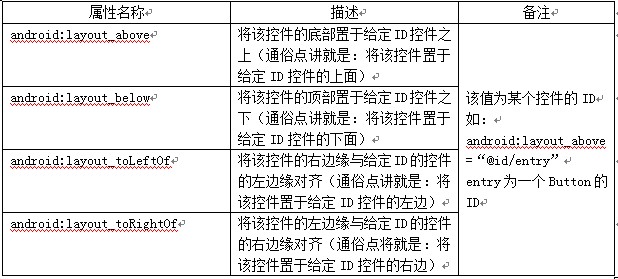

a）、以下4个属性设置控件与之间的关系和位置



但是上面4个属性并没有设置各个控件之间是否对齐。
示例1：将控件A放置在控件B的上面，则使用android:layout_above属性，控件布局的效果可以有以下这么两种情况。
1、 控件A与控件B对齐，并且控件A是在控件B的上面。
2、 控件A没有与控件B对齐，但是控件A又确实是在控件B的上面。




b）、以下5个属性，设置的是控件与控件之间对齐的方式（是顶部、底部还是左、右对齐）。



示例2：在示例1的基础上，设置控件A放置在控件B的上面，使用android:layout_above属性，并且控件A的左边边缘与控件B的左边边缘对齐，使用android:layout_alignLeft属性。

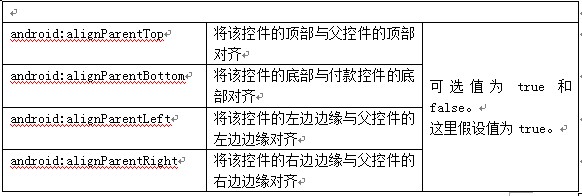

c）、以下4个属性设置控件与父控件之间对齐的方式（是顶部、底部还是左、右对齐）。



d）、以下4个属性设置控件的方向。



可以通过组合这些属性来实现各种各样的布局。
注：以上属性和其他更多属性的作用都能在android的帮助文档中找到；

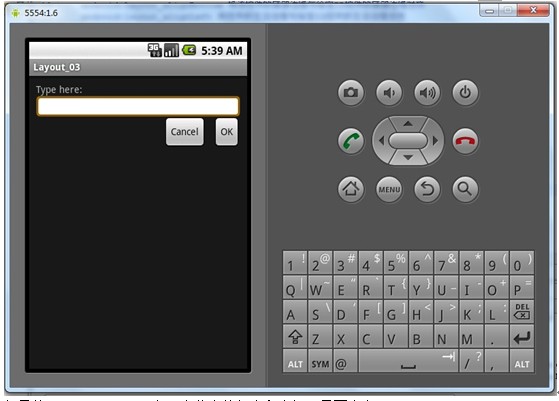

示例3：假如要实现一个如下图这样布局的程序


如果这样的布局要使用LinearLayout的话会比较麻烦和复杂，
1、 首先需要一个垂直布局方向的LinearLayout，包裹所有的控件;
2、 然后在第一个LinearLayout中嵌套一个垂直方向的LinearLayout，放在上部分，在这个LinearLayout中放入一个TextView和EditText;
3、 最后还是在第一个LinearLayout中嵌套一个水平方向的LinearLayout，放在第一个LinearLayout的下部分，在这个LinearLayout中放入两个Button，并且还得让它们居右。

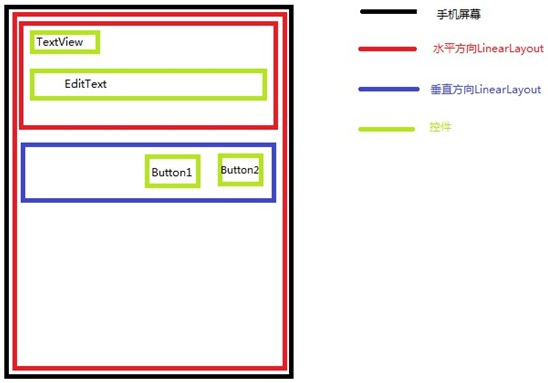

可参考下图：



如果使用RelativeLayout会要简单很多，下面为main.xml的代码。

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
	android:layout_width="fill_parent"
	android:layout_height="wrap_content"
	android:padding="10px"
	>
	<TextView
		android:id="@+id/lable"
		android:text="Type here:"
		android:layout_width="fill_parent"
		android:layout_height="wrap_content"
	/>

	<EditText
		android:id="@+id/entry"
		android:layout_width="fill_parent"
		android:layout_height="wrap_content"
		android:background="@android:drawable/editbox_background"
		android:layout_below="@id/lable"
	/>

	<Button
		android:id="@+id/ok"
		android:layout_width="wrap_content"
		android:layout_height="wrap_content"
		android:text="OK"
		android:layout_below="@id/entry"
		android:layout_marginLeft="10px"
		android:layout_alignParentRight="true"
	/>

	<Button
		android:id="@+id/cancel"
		android:layout_width="wrap_content"
		android:layout_height="wrap_content"
		android:layout_toLeftOf="@id/ok"
		android:layout_alignTop="@id/ok"
		android:text="Cancel"
	/>
</RelativeLayout>

示例3已上传到附件，有需要的可下载。
至于示例1、示例2就需要各位自己亲手敲敲代码咯~
