Android UI开发第四十一篇——墨迹天气3.0引导界面及动画实现

 2014/4/25 2:51:56  张兴业  博客园  我要评论(0)
  • 摘要:周末升级了墨迹天气,看着引导界面做的不错,模仿一下,可能与原作者的代码实现不一样,但是实现的效果还是差不多的。先分享一篇以前的文章,android动画的基础知识,《AndroidUI开发第十二篇——动画效果Animation(一)》,写的不好,读者也可以自行搜索下android动画相关知识。模仿墨迹天气的引导界面动画使用的android动画的基础知识。实现墨迹天气向上滑动的viewpager使用的开源库ViewPager-Android。ViewPager
  • 标签:android 实现 开发

    周末升级了墨迹天气,看着引导界面做的不错,模仿一下,可能与原作者的代码实现不一样,但是实现的效果还是差不多的。先分享一篇以前的文章,android动画的基础知识,Android UI开发第十二篇——动画效果Animation(一)》,写的不好,读者也可以自行搜索下android动画相关知识。模仿墨迹天气的引导界面动画使用的android动画的基础知识。



     实现墨迹天气向上滑动的viewpager使用的开源库ViewPager-Android。ViewPager-Android开源库设置app:orientation定义滑动方向。



    墨迹天气引导界面共有4个视图,先看一下:(这里引入的图片都是实现后的,截图都是静态图,运行程序看动画效果)。



图一                                                                                          图二





图三                                                                                        图四

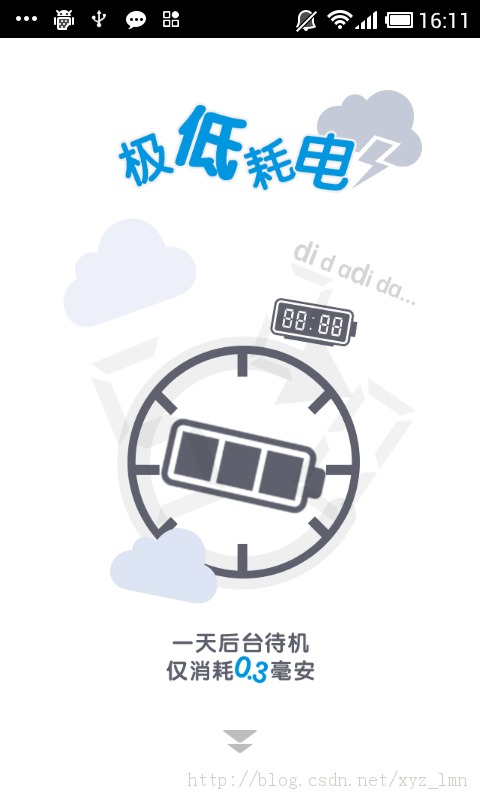

图一动画效果:

    图一中有四个动画效果,最上面的“极低耗电”标示,最下面的箭头标示,还有中间旋转的电池图标和电子表的闪动,最上面的使用的渐变尺寸(scale)动画效果:



class="html"><?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android" >
    <scale
        android:duration="2000"
        android:fillAfter="false"
        android:fromXScale="0.0"
        android:fromYScale="0.0"
        android:interpolator="@android:anim/accelerate_decelerate_interpolator"
        android:pivotX="50%"
        android:pivotY="50%"
        android:toXScale="1.1"
        android:toYScale="1.1" />
</set>



下面简单说明了scale的各个属性:



<!-- 尺寸伸缩动画效果 scale
       属性:interpolator 指定一个动画的插入器
       常见动画插入器:
            accelerate_decelerate_interpolator  加速-减速 动画插入器
            accelerate_interpolator        加速-动画插入器
            decelerate_interpolator        减速- 动画插入器
            anticipate_interpolator	先回退一小步然后加速前进
            anticipate_overshoot_interpolator	在上一个基础上超出终点一小步再回到终点
            bounce_interpolator	最后阶段弹球效果
            cycle_interpolator	周期运动
            linear_interpolator	匀速
            overshoot_interpolator	快速到达终点并超出一小步最后回到终点
      浮点型值:

            fromXScale 属性为动画起始时 X坐标上的伸缩尺寸
            toXScale   属性为动画结束时 X坐标上的伸缩尺寸

            fromYScale 属性为动画起始时Y坐标上的伸缩尺寸
            toYScale   属性为动画结束时Y坐标上的伸缩尺寸

            说明:
                 以上四种属性值

                    0.0表示收缩到没有
                    1.0表示正常无伸缩
                    值小于1.0表示收缩
                    值大于1.0表示放大

            pivotX     属性为动画相对于物件的X坐标的开始位置
            pivotY     属性为动画相对于物件的Y坐标的开始位置

            说明:
                    以上两个属性值 从0%-100%中取值
                    50%为物件的X或Y方向坐标上的中点位置

        长整型值:
            duration  属性为动画持续时间
            说明:   时间以毫秒为单位

        布尔型值:
            fillAfter 属性 当设置为true ,该动画转化在动画结束后被应用
-->



最下面的箭头标示使用了混合动画:



<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    android:repeatMode="reverse" >

    <translate
        android:duration="1000"
        android:fromXDelta="0"
        android:fromYDelta="-15"
        android:repeatCount="infinite"
        android:toXDelta="0"
        android:toYDelta="20" />

    <alpha
        android:duration="1000"
        android:fromAlpha="1.0"
        android:repeatCount="infinite"
        android:toAlpha="0.3" />

</set>


混合动画是set集合,包含了平移动画(translate)和渐变动画(alpha),对这两动画简单说明:





  <alpha
        android:duration="1000"
        android:fromAlpha="1.0"
        android:repeatCount="infinite"
        android:toAlpha="0.3" />
    <!--
         透明度控制动画效果 alpha
        浮点型值:
            fromAlpha 属性为动画起始时透明度
            toAlpha   属性为动画结束时透明度
            说明:
                0.0表示完全透明
                1.0表示完全不透明
            以上值取0.0-1.0之间的float数据类型的数字

        长整型值:
            duration  属性为动画持续时间
            说明:
                时间以毫秒为单位
        整型值:
            repeatCount:重复次数
            说明:
            infinite:循环执行,
            具体正整数表示循环次数

             repeatMode:重复模式,
             说明:
                restart:重新从头开始执行
                reverse:反方向执行

    -->



   <translate
        android:duration="1000"
        android:fromXDelta="0"
        android:fromYDelta="-15"
        android:repeatCount="infinite"
        android:toXDelta="0"
        android:toYDelta="20" />
    <!-- translate 平移动画效果
        整型值:
            fromXDelta 属性为动画起始时 X坐标上的位置
            toXDelta   属性为动画结束时 X坐标上的位置
            fromYDelta 属性为动画起始时 Y坐标上的位置
            toYDelta   属性为动画结束时 Y坐标上的位置
            注意:
                     没有指定fromXType toXType fromYType toYType 时候,
                     默认是以自己为相对参照物  ,默认参考物最重要
        长整型值:
            duration  属性为动画持续时间
            说明:   时间以毫秒为单位
-->





中间的电池动画使用了旋转(rotate)动画和渐变尺寸动画的组合:



<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android" >

    <scale
        android:duration="800"
        android:fillAfter="false"
        android:fromXScale="0.0"
        android:fromYScale="0.0"
        android:interpolator="@android:anim/accelerate_decelerate_interpolator"
        android:pivotX="50%"
        android:pivotY="50%"
        android:toXScale="1.2"
        android:toYScale="1.2" />

    <rotate
        android:duration="3000"
        android:fromDegrees="0"
        android:pivotX="50%"
        android:pivotY="50%"
        android:repeatCount="-1"
        android:toDegrees="359.0" />

</set>


前面介绍了渐变尺寸动画,下面只介绍旋转动画:





  <rotate
        android:duration="3000"
        android:fromDegrees="0"
        android:pivotX="50%"
        android:pivotY="50%"
        android:repeatCount="-1"
        android:toDegrees="359.0" />
    <!-- rotate 旋转动画效果
       属性:interpolator 指定一个动画的插入器

       浮点数型值:
            fromDegrees 属性为动画起始时物件的角度
            toDegrees   属性为动画结束时物件旋转的角度 可以大于360度


            说明:
                     当角度为负数——表示逆时针旋转
                     当角度为正数——表示顺时针旋转
                     (负数from——to正数:顺时针旋转)
                     (负数from——to负数:逆时针旋转)
                     (正数from——to正数:顺时针旋转)
                     (正数from——to负数:逆时针旋转)

            pivotX     属性为动画相对于物件的X坐标的开始位置
            pivotY     属性为动画相对于物件的Y坐标的开始位置

            说明:        以上两个属性值 从0%-100%中取值
                         50%为物件的X或Y方向坐标上的中点位置

        长整型值:
            duration  属性为动画持续时间
            说明:       时间以毫秒为单位
-->



电子表闪动动画使用animation-list实现的逐帧动画:





<?xml version="1.0" encoding="utf-8"?>
<animation-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:oneshot="false" >
<!--
    根标签为animation-list,其中oneshot代表着是否只展示一遍,设置为false会不停的循环播放动画
    根标签下,通过item标签对动画中的每一个图片进行声明
    android:duration 表示展示所用的该图片的时间长度
 -->
    <item
        android:drawable="@drawable/tutorial1_icon1"
        android:duration="200"/>
    <item
        android:drawable="@drawable/tutorial1_icon2"
        android:duration="200"/>

</animation-list>





Anima启动:

t1_icon1.setImageResource(R.drawable.t1_frame_animation);
			t1_icon1_animationDrawable = (AnimationDrawable) t1_icon1
					.getDrawable();
			t1_icon1_animationDrawable.start();

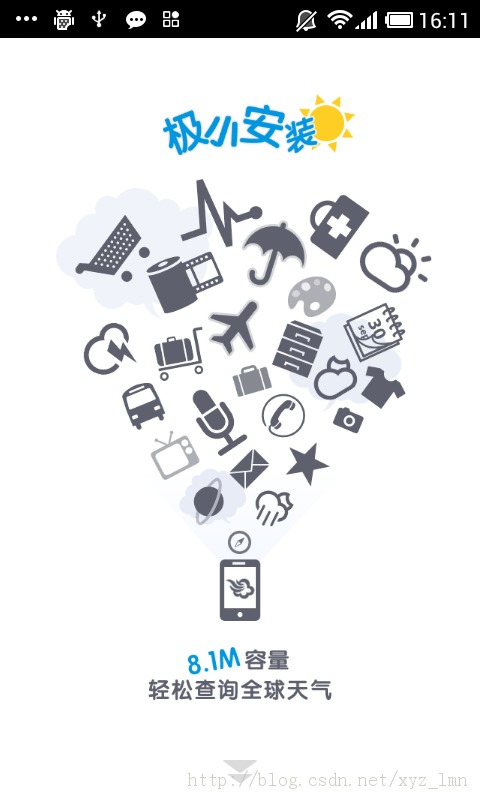

图二动画效果:

    图二中最上面的“极小安装”动画和最下面的箭头动画和图一中一样,不做过多介绍,中间动画使用的尺寸渐变动画,和图一中的尺寸渐变动画一样,也不多介绍。





图三动画效果:

    图二中最上面的“极速流畅”动画和最下面的箭头动画和图一中一样,不做过多介绍。中间效果使用了云移动效果使用了平移动画,火箭喷气效果使用了animation-list的逐帧动画。逐帧动画就不多说了,这里的平移动画没有使用xml文件实现,使用的java代码,为了适配多种屏幕,需要计算平移的初始位置,代码定义了几个位置:





	view3.getViewTreeObserver().addOnGlobalLayoutListener(
				new OnGlobalLayoutListener() {

					@Override
					public void onGlobalLayout() {
						// TODO Auto-generated method stub
						int h1 = centerLayout.getTop();
						int h2 = centerLayout.getBottom();
						DensityUtil densityUtil = new DensityUtil(
								MainActivity.this);
						int w = densityUtil.getScreenWidth();

						fx1 = t3_icon2.getTop() + t3_icon2.getHeight();
						fy1 = -t3_icon2.getTop() - t3_icon2.getHeight();
						tx1 = -t3_icon2.getWidth() - t3_icon2.getLeft();
						ty1 = t3_icon2.getTop() + t3_icon2.getLeft()
								+ t3_icon2.getWidth();

						fx2 = t3_icon3.getTop() + t3_icon3.getHeight();
						fy2 = -t3_icon3.getTop() - t3_icon3.getHeight();
						tx2 = -t3_icon3.getWidth() - t3_icon3.getLeft();
						ty2 = t3_icon3.getTop() + t3_icon3.getLeft()
								+ t3_icon3.getWidth();

						fx3 = w - t3_icon4.getLeft();
						fy3 = -(w - t3_icon4.getLeft());
						tx3 = -(h2 - h1 - t3_icon4.getTop());
						ty3 = h2 - h1 - t3_icon4.getTop();

						fx4 = w - t3_icon5.getLeft();
						fy4 = -(w - t3_icon5.getLeft());
						tx4 = -(h2 - h1 - t3_icon5.getTop());
						ty4 = h2 - h1 - t3_icon5.getTop();
					}
				});

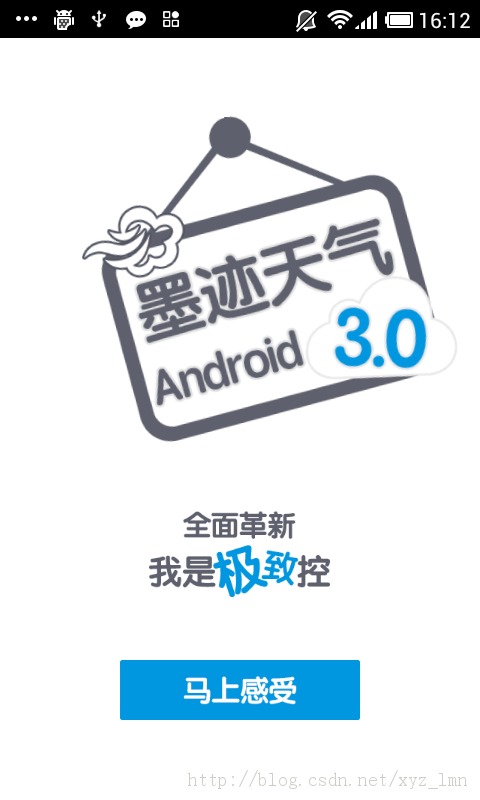

图四动画效果:

    图四中“墨迹天气3.0”图片使用了RotateAnimation,动画插值器使用的CycleInterpolator,“全面革新 我是极致控”使用的渐变尺寸动画

int pivot = Animation.RELATIVE_TO_SELF;
			CycleInterpolator interpolator = new CycleInterpolator(3.0f);
			RotateAnimation animation = new RotateAnimation(0, 10, pivot,
					0.47f, pivot, 0.05f);
			animation.setStartOffset(500);
			animation.setDuration(3000);
			animation.setRepeatCount(1);// Animation.INFINITE
			animation.setInterpolator(interpolator);
			t4_icon1.startAnimation(animation);



上面基本实现了墨迹天气的动画效果。



资源库下载:http://download.csdn.net/detail/xyz_lmn/7094071

demo下载看回复



案例apk下载
/**
* @author 张兴业 *  http://blog.csdn.net/xyz_lmn *  我的新浪微博@张兴业TBOW */





参考:

http://developer.android.com/guide/topics/resources/animation-resource.html

http://developer.android.com/reference/android/view/animation/Animation.html
