JBPM之安装配置

 2014/4/22 12:18:43  actuutuu  程序员俱乐部  我要评论(0)
  • 摘要:第2章安装配置2.1.发布只需要把jBPM(jbpm-4.X.zip)下载下来,然后解压到你的硬盘上的什么地方。你将看到下面的子目录:doc:用户手册,javadoc和开发指南examples:用户手册中用到的示例流程install:用于不同环境的安装脚本lib:第三方库和一些特定的jBPM依赖库src:源代码文件jbpm.jar:jBPM主库归档migration:参考开发指南2.2.必须安装的软件jBPM需要JDK(标准java)5或更高版本。http://java.sun
  • 标签:安装 配置 BPM

class="title" style="font-weight: 500; margin-top: 10px; padding-top: 15px; font-size: 22px;">第?2?章?安装配置

2.1.?发布

只需要把jBPM (jbpm-4.X.zip) 下载下来,然后解压到你的硬盘上的什么地方。 你将看到下面的子目录:

  • doc: 用户手册,javadoc和开发指南
  • examples: 用户手册中用到的示例流程
  • install: 用于不同环境的安装脚本
  • lib: 第三方库和一些特定的jBPM依赖库
  • src: 源代码文件
  • jbpm.jar: jBPM主库归档
  • migration: 参考开发指南

2.2.?必须安装的软件

jBPM需要JDK (标准java)5或更高版本

http://java.sun.com/javase/downloads/index.jsp

为了执行ant脚本,你需要1.7.0或更高版本的apache ant:

http://ant.apache.org/bindownload.cgi

2.3.?快速上手

这个范例安装是最简单的方式开始使用jBPM。 这一章介绍了完成范例安装的步骤。

如果你之前下载过jboss-5.0.0.GA.zip,你可以把它放到?${jbpm.home}/install/downloads目录下。 否则脚本会为你下载它,但是它会消耗一些时间(与你的网络情况有关)。 eclipse-jee-galileo-win32.zip也一样(或者eclipse-jee-galileo-linux-gtk(-x86_64).tar.gz在linux平台下 和eclipse-jee-galileo-macosx-carbon.tar.gz在Mac OSX平台下)。

打开命令控制台,进入目录${jbpm.home}/install。 然后运行

ant demo.setup.jboss

或者

ant demo.setup.tomcat

这将

  • 把JBoss安装到${jbpm.home}/jboss-5.0.0.GA目录
  • 把jBPM安装到JBoss中。
  • 安装hsqldb,并在后台启动。
  • 创建数据库结构
  • 在后台启动JBoss
  • 根据示例创建一个examples.bar业务归档,把它发布到jBPM数据库中
  • ${jbpm.home}/install/src/demo/example.identities.sql,读取用户和组。
  • 安装eclipse到${jbpm.home}/eclipse
  • 启动eclipse
  • 安装jBPM web控制台
  • 安装Signavio web建模器

当这些都完成后,JBoss(或Tomcat,根据demo.setup脚本中的选择)会在后台启动。 一旦eclipse完成启动,你可以继续执行下面的教程?第?3?章?流程设计器(GPD)来开始编码你的jBPM业务流程。

或者你可以启动建模流程,通过?Signavio web设计器。

或者使用jBPM控制台。 你可以使用下面用户之一进行登陆:

表?2.1.?示例控制台用户:

用户名 密码 alex password mike password peter password mary password
break">

目前存在的问题: 现在,对于一些比较慢的机器,在初始化报表时, 控制台的失效时间太短了,所以当你第一次请求报表时, 会出现超时,控制台会崩溃。 注销,然后再次登录,就可以避过这个问题。 这个问题已经提交到JIRA中了?JBPM-2508

2.4.?安装脚本

jBPM下载包中包含了一个install目录, 目录中有一个ant的build.xml文件,你可以使用它来 把jBPM安装到你的应用环境中。

最好严格按照这些安装脚本, 进行安装和发布jBPM配置文件。我们可以自定义jBPM配置文件, 但这是不被支持的。

要想调用安装脚本,打开命令行,进入${jbpm.home}/install目录。 使用ant -p你可以看到 这里可以使用的所有脚本。脚本的参数都设置了默认值, 可以快速执行,下面列表给出了可用脚本的概况:

?

  • demo.setup.jboss:安装jboss,把jbpm安装到jboss中, 启动jboss,创建jbpm数据库表结构,部署实例,加载实例身份认证信息, 安装并启动eclipse
  • demo.setup.tomcat:安装tomcat,把jboss安装到tomcat中, 启动tomcat,创建jbpm数据库表结构,部署实例,加载实例身份认证信息, 安装并启动eclipse
  • clean.cfg.dir:删除${jbpm.home}/install/generated/cfg?文件夹。
  • create.cfg:创建一个配置在?${jbpm.home}/install/generated/cfg下,基于当前的参数。
  • create.jbpm.schema:在数据库中创建jbpm表
  • create.user.webapp创建一个基本的webapp在?${jbpm.home}/install/generated/user-webapp
  • delete.jboss:删除安装的jboss
  • delete.tomcat:删除安装的Tomcat
  • demo.teardown.jboss:删除jbpm数据库的表并停止jboss
  • demo.teardown.tomcat:停止tomcat和hsqldb服务器(如果需要)
  • drop.jbpm.schema:从数据库中删除jbpm的表
  • get.eclipse:下载eclipse如果它不存在
  • get.jboss:下载一个JBoss AS,已经测试过当前的jBPM版本,如果它不存在
  • get.tomcat:下载一个Tomcat,已经测试过当前的jBPM版本,如果它不存在
  • hsqldb.databasemanager:启动hsqldb数据库管理器
  • install.eclipse:解压eclipse,下载eclipse如果它不存在
  • install.jboss:下载JBoss如果它不存在,并解压
  • install.jbpm.into.jboss:把jBPM安装到JBoss中
  • install.tomcat:把tomcat下载到${tomcat.distro.dir}如果tomcat不存在,并解压tomcat
  • install.jbpm.into.tomcat:把jBPM安装到tomcat中
  • install.examples.into.tomcat:部署所有的实例流程
  • install.signavio.into.jboss:把signavio安装到jboss中
  • install.signavio.into.tomcat把signavio安装到tomcat中
  • load.example.identities:读取实例用户和用户组数据到数据库
  • reinstall.jboss:删除之前的jboss安装,并重新安装jboss
  • reinstall.jboss.and.jbpm:删除之前的jboss安装,并重新安装jboss并把jbpm安装到它里面
  • reinstall.tomcat:删除之前的tomcat安装,并重新安装tomcat
  • reinstall.tomcat.and.jbpm:删除之前的tomcat安装,并重新安装tomcat并把jbpm安装到它里面
  • start.eclipse:启动eclipse
  • start.jboss:启动jboss,等待到jboss启动完,然后让jboss在后台运行
  • start.tomcat:启动Tomcat,等待到Tomcat启动完,然后让Tomcat在后台运行
  • stop.jboss:通知jboss停止,但是不等到它完成
  • stop.tomcat通知Tomcat停止,但是不等到它完成
  • upgrade.jbpm.schema:更新数据库中的jBPM表到当前版本

?

要想指定你的配置文件,使用上面的脚本(比如DB表结构生成), 最简单的方法是修改对应的配置文件,在目录${jbpm.home}/install/jdbc。 对应的配置文件会被脚本加载,根据对应的DB。

下面的参数也可以自定义。

  • database?: 默认值是hsqldb。 可选值为mysql,?oraclepostgresql
  • jboss.version?: 默认值是5.0.0.GA。 可选值是5.1.0.GA

如果想要自定义这些值,只需要像这样使用-D

ant -Ddatabase=postgresql demo.setup.jboss

作为可选方案,你可以在${user.home}/.jbpm4/build.properties?中设置自定义的参数值

2.5.?依赖库和配置文件

我们提供了自动安装jBPM的ant脚本。 这些脚本会将正确的依赖库和正确的配置文件 为你安装到正确的位置。如果你想在你的应用中创建自己的jBPM, 可以参考开发指南获得更多信息。

2.6.?JBoss

install.jbpm.into.jboss任务会把jBPM安装到你的JBoss 5中。 进入安装目录下,执行ant -p可以获得更多信息。 这个安装脚本会把jBPM安装为一个JBoss的服务, 因此所有应用都可以使用同一个jBPM的流程引擎。

可以指定-Djboss.home=PathToYourJBossInstallation?来修改你的JBoss的安装路径。

在JBoss中,ProcessEngine可以通过JNDI获得,?new InitialContext().lookup("java:/ProcessEngine"), 相同的流程引擎可以通过Configuration.getProcessEngine()获得。

2.7.?Tomcat

install.jbpm.into.tomcat任务会把jBPM安装到 你的Tomcat中。

2.8.?Signavio基于web的流程编辑器

使用install.signavio.into.jboss和?install.signavio.into.tomcat任务可以将Signavio基于web 的流程编辑器安装到JBoss或Tomcat中。

2.9.?用户web应用

如果你希望把jBPM部署为你的web应用的一部分,可以使用?create.user.webapp这个安装任务。 这会创建一个包含jBPM的web应用,在${jbpm.home}/install/generated/user-webapp目录下。

如果你在JBoss上或其他包含jta.jar的应用服务器上部署了你的应用, 你需要把${jbpm.home}/install/generated/user-webapp/WEB-INF/lib/jta.jar删除。

2.10.?数据库

安装脚本也包含了执行数据库的操作 比如创建表,如果你是第一次安装jBPM, 或者更新数据库使用之前版本的表结构。 删除表也是可选的。

使用任何数据库操作的前提条件是 在${jbpm.home}/install/jdbc中指定你的连接参数。

2.10.1.?创建或删除表结构

要想创建表结构,执行create.jbpm.schema任务 在${jbpm.home}/install目录下。 作为创建表、约束的一部分,涉及的任务会初始化?JBPM4_PROPERTY表, 使用当前的引擎版本(key?db.version)和ID生成器版本 (keynext.dbid)。

要想删除表结构,只要执行drop.jbpm.schema任务。 注意这个操作会删除jBPM表中的 所有数据。

2.10.2.?更新已存在的数据库

要想更新,执行upgrade.jbpm.schema任务 在${jbpm.home}/install目录下。

更新是一个两步操作。前一步是添加额外的表,列或者约束 这些是在新版本中的。 下一步,插入种子数据。

从4.0到4.1,表JBPM4_VARIABLE添加了一个新列?CLASSNAME_用来支持设置 流程变量的值的自定义类型,hibernate的类型映射。 这个列是可为null的,因为这个功能在4.0中没有支持, 所以没有初始值。

从4.1到4.2,更新过程更有趣一些。

  • 一个新表?JBPM4_PROPERTY?被用来保存引擎范围的数据。
  • jBPM版本保存在JBPM4_PROPERTY表中 使用key?db.version用来在未来发布中 精确指定标示符。
  • ID生成策略是完全跨数据库的。 下一个有效的ID是通过搜索所有包含主键列的表计算出的, 保存在key?next.dbid中 在JBPM4_PROPERTY表中。
  • 流程语言设置为jpdl-4.0?用于所有已经存在的流程定义,对应key?langid?在表JBPM4_DEPLOYPROP中。jPDL解析器对应?langid属性来读取流程文档 以此支持向后的兼容。

2.11.?流程设计器(GPD)

图形化流程设计器(GPD)使用Eclipse作为其平台, 这一节的内容将介绍如何获得和安装Eclipse, 并把GPD插件安装到eclipse上。

2.11.1.?获得eclipse

你需要Eclipse3.5.0

使用实例安装?或手工下载eclipse:?Eclipse IDE for Java EE Developers (163 MB)

eclipse的传统版本无法满足要求, 因为它没有XML编辑器。 Eclipse的Java开发者版也可以工作。

2.11.2.?在eclipse中安装GPD插件

使用Eclipse软件升级(Software Update)机制安装设计器是非常简单的。 在gpd目录下有一个install/src/gpd/jbpm-gpd-site.zip文件, 这就是更新站点(archived update site)的 压缩包。

在Eclipse里添加更新站点的方法:

  • 帮助?-->?安装新软件...
  • 点击?添加...
  • 在?添加站点?对话框中,单击?压缩包...
  • 找到?install/src/gpd/jbpm-gpd-site.zip?并点击 '打开'
  • 点击?确定?在?添加站点?对话框中,会返回到 '安装'对话框
  • 选择出现的?jPDL 4 GPD 更新站点
  • 点击?下一步..?然后点击?完成
  • 接受协议
  • 当它询问的时候重启eclipse

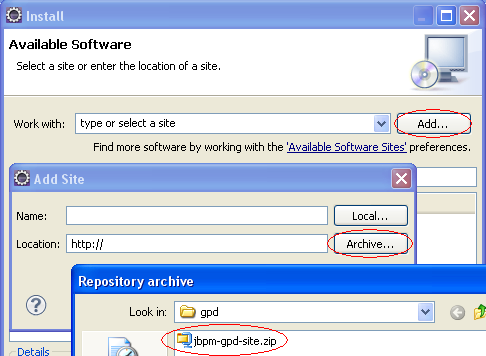

添加设计器的更新站点

图?2.1.?添加设计器的更新站点

2.11.3.?配置jBPM运行时

  • 点击?Window?-->?Preferences
  • 选择?JBoss jBPM?-->?jBPM 4?-->?Runtime Locations
  • 点击?Add...
  • 在?Add Location?对话框中,输入一个名字,比如?jbpm-4.0?然后点击?Search...
  • 在?Browse For Folder?对话框中,选择你的jbpm根目录,然后点击?OK
  • 点击?OK?在?Add Location?对话框中
定义jBPM依赖库

图?2.2.?定义jBPM依赖库

2.11.4.?定义jBPM用户库

这一节演示如何在你的工作空间定义一个用户库, 用来放置jBPM的库文件。 如果你创建一个新工程, 只需要将用户库全部添加到build path下

  • 点击窗口 --> 属性(Windows --> Preferences)
  • 选择Java --> 创建路径 --> 用户类库(Java --> Build Path --> User Libraries)
  • 点击新建(New)
  • 类型名字jBPM Libraries
  • 点击添加JARs(Add JARs...)
  • 找到jBPM安装程序下的lib目录
  • 选择lib下的所有jar文件并点击打开(Open)
  • 选择jBPM Libraries作为入口
  • 重新点击添加JARs(Add JARs)
  • 在jBPM的安装程序的根目录下选择jbpm.jar文件
  • 点击打开(Open)
  • 在jbpm.jar下选择源码附件(Source attachment)作为入口
  • 点击编辑(Edit)
  • 在源码附件的配置(Source Attachment Configuration)对话框中,点击目录(External Folder...)
  • 找到jBPM安装程序下的src目录
  • 点击选择(Choose)
  • 点击两次'确定'(Ok)会关闭所有对话框
定义jBPM类库

图?2.3.?定义jBPM类库

2.11.5.?在目录中添加jPDL4模式

如果你想直接编辑XML源码, 最好是在你的XML目录中指定一下模式(schema), 这样当你在编辑流程源码的时候,可以更好的帮助你编写代码

  • 点击窗口 --> 属性(Windows --> Preferences)
  • 选择XML --> 目录(XML --> CataLog)
  • 点击添加(Add)
  • 添加XML目录(Add XML Catalog Entry)的窗口打开
  • 点击map-icon的图标下面的按钮并选择文件系统(File System)
  • 在打开的对话框中, 选择jBPM安装目录下src文件夹中jpdl.xsd文件
  • 点击打开(Open)并且关闭所有的对话框
在目录中添加jPDL4模式

图?2.4.?在目录中添加jPDL4模式

2.11.6.?导入示例

这一节我们会在Eclipse的安装程序下 导入示例工程

  • 选择文件 --> 导入(File --> Import)
  • 选择正常 --> 工作区中已有的工程(General --> Existing Projects into Workspace)
  • 点击下一步(Next)
  • 点击浏览去选择一个根目录(Browse)
  • 通向jBPM安装程序的根目录
  • 点击好(Ok)
  • 示例工程会自动找到并且选中
  • 点击完成(Finish)

在配置了jBPM用户依赖库也导入了实例后, 所以的例子可以作为JUnit测试运行了。在一个测试上右击, 选择'Run As' --> 'JUnit Test'。

设置完成,现在你可以开始享受这个最酷的Java流程技术。

2.11.7.?使用ant添加部分文件

你可以使用eclipse和ant整合来处理流程的发布。 我们会告诉你它是如何在例子里工作地。然后你可以把这些复制到你的项目中。 首先,打开ant视图。

  • 选择Window?-->?Show View?-->?Other...?-->?Ant?-->?Ant
  • 例子项目中的构建文件build.xml,从包视图拖拽到ant视图。
