   　　DataUML 1.2版本在软件架构上有了很大的变化，目前DataUML支持Access、SQLite、MY SQL 、ORACLE、MS SERVER2000、MS SERVER2005、MS SERVER2008数据库。

 主要更新内容如下：
　　1、支持SQLite数据库，支持生成SQLite数据库模型；
　　2、支持生成SQLite数据库代码；
　　3、支持数据表字段自定义属性；
　　4、数据表属性、字段属性、键属性和索引属性；
　　5、支持用户自定义类型；
　　6、支持表索引；
　　7、支持生成、批量导出SQL语句以及SQL预览功能；

软件主界面

下面我将介绍1.2版本主要更新的内容。

一、支持SQLite数据库

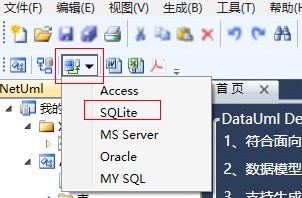

　　1、点击工具栏上的 按钮，出现下拉菜单如下图：

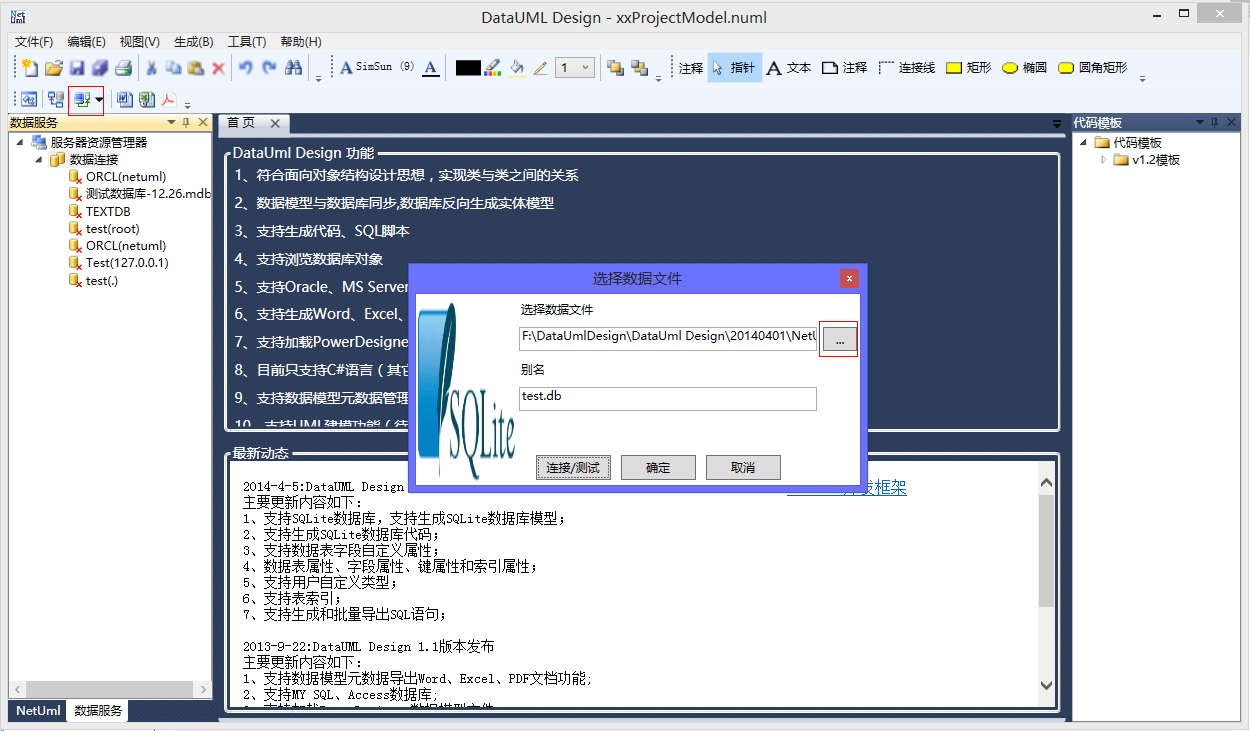

　　点击“SQLite”,出现连接SQLite数据库的界面，如下图：

点击“确定”，这样我们就可以成功连接SQLite数据库了。

　　成功连接数据库之后，选择数据库节点，右键“生成数据模型”，这里我们选择C#模型，如下图成功生成了SQLite数据库模型

　　这样数据模型和SQLite数据库绑定了，修改数据模型可以直接同步到SQLite数据库，具体操作这里不演示了。

二、支持生成SQLite数据库代码

　　选择右边的SQLiteDAL.tt”模板文件，选中模型中的表，右键点击“查看代码”，如下图

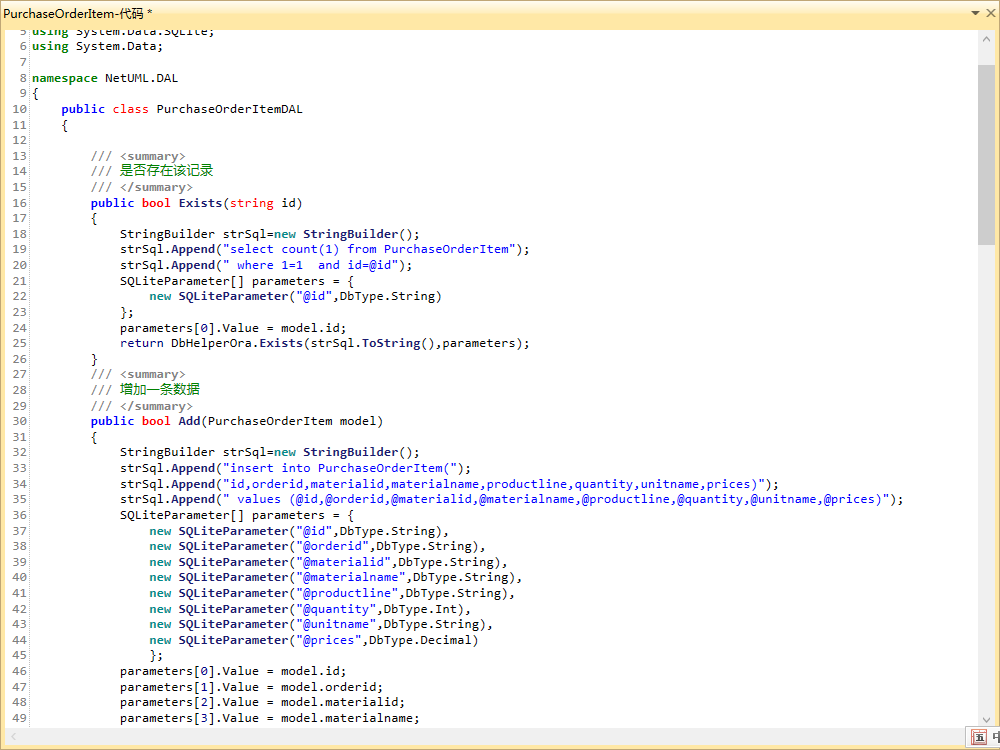

　　就可以成功生成SQLite代码了。如下图

三、数据表字段自定义属性

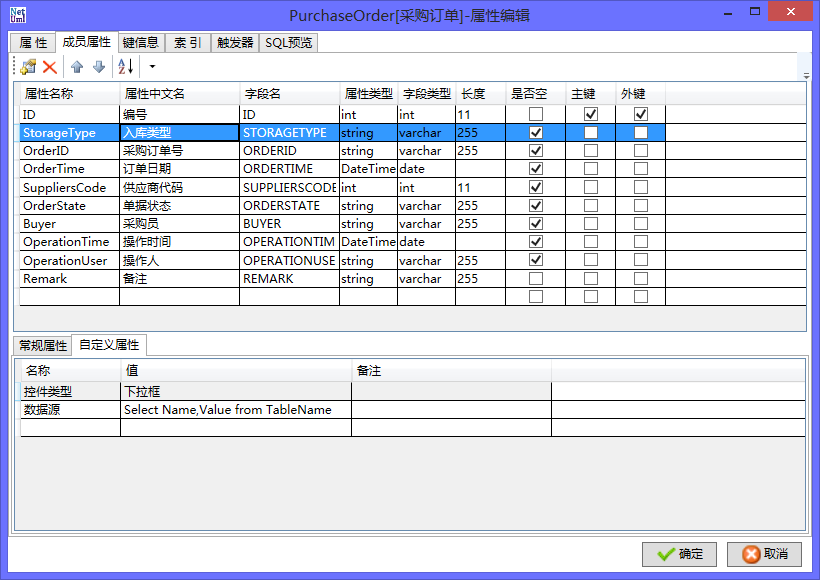

　　数据表的字段可以自己定义一些自定义属性，如下图

　　　　生成代码的时候可以得到字段的自定义属性值。如下图

　　获得字段自定义属性的模板代码如下：

命名空间：<#= host.ClassProperty.Namespace #>
类名：<#= host.ClassProperty.ClassName #>
类中文名：<#= host.ClassProperty.ClassOtherName #>
表名：<#= host.ClassProperty.TableName #>
可访问性：<#= host.ClassProperty.Accessibility==null?"":host.ClassProperty.Accessibility #>
修饰符：<#= host.ClassProperty.Modifier==null?"":host.ClassProperty.Modifier #>
用户：<#= host.ClassProperty.User==null?"":host.ClassProperty.User #>
备注：<#= host.ClassProperty.Remarks #>
数据库类型：<#= host.ClassProperty.DataAccessType #>
语言：<#= host.ClassProperty.ProjectLanage #>
字段：
<# foreach(var f in host.ClassProperty.Fields)
{
    WriteLine("    属性名："+f.PropertyName);
    WriteLine("    属性别名："+f.PropertyOtherName);
    WriteLine("    属性类型："+f.DataType);
    WriteLine("    修饰符："+f.Modifier);
    WriteLine("    可访问性："+f.Accessibility);
    WriteLine("    是否空类型："+f.IsNullType);
    WriteLine("    初始值："+f.InitialValue);
    WriteLine("    是否只读："+f.IsReadable);
    WriteLine("    是否可写："+f.IsWritable);
    WriteLine("    字段名："+f.FieldName);
    WriteLine("    字段类型："+f.FieldType);
    WriteLine("    长度："+f.FieldLength);
    WriteLine("    自增字段："+f.isIdentity);
    WriteLine("    是否为空："+f.IsNull);
    WriteLine("    是否主键："+f.IsPrimaryKey);
    if(f.IsPrimaryKey)
    {
    　　WriteLine("    主键类型："+f.PrimaryKeyType);
    }
    WriteLine("    是否外键："+f.IsForeignKey);
    WriteLine("    默认值："+f.DefaultValue);
    WriteLine("    备注信息："+f.Remarks);
    if(f.Attributes.Count>0)
    {
    WriteLine("    属性：");
    foreach(var p in f.Attributes)
    {
     WriteLine("        属性名："+p.Name);
     WriteLine("        属性值："+p.Value);
    }
    }
    if(f.CustomAttributes.Count>0)
    {
    WriteLine("    自定义属性：");
    foreach(var p in f.CustomAttributes)
    {
     WriteLine("        属性名："+p.Name);
     WriteLine("        属性值："+p.Value);
    }
    }
    WriteLine("    ----------------");
}
#>

四、数据表属性、字段属性、键属性和索引属性

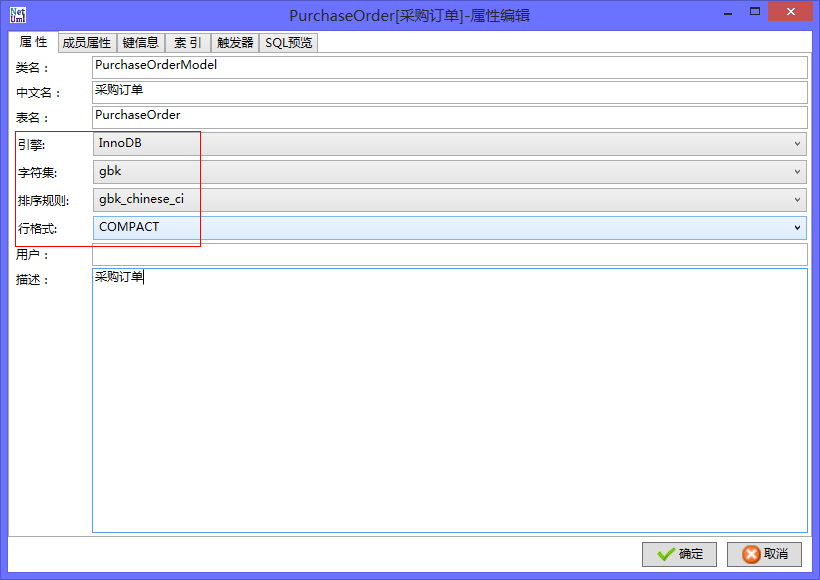

　　1、MY SQL数据库的数据表属性，如下图

　　2、MY SQL数据库的数据表字段属性，如下图

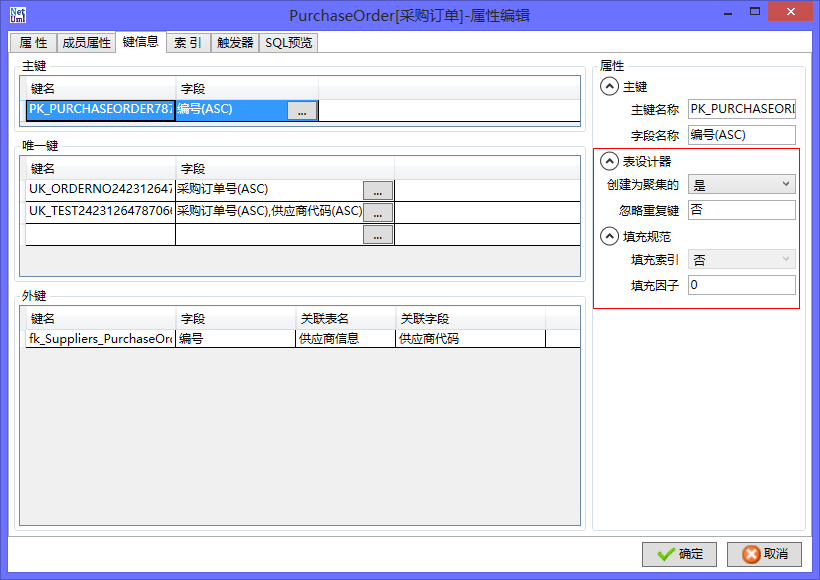

　　3、MS SERVER数据库的主键属性，如下图

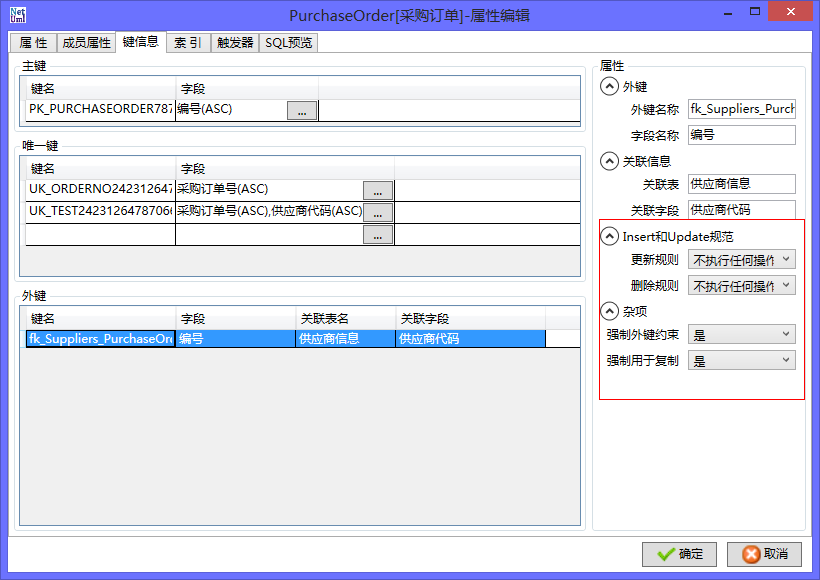

　　4、MS SERVER数据库的外键属性，如下图

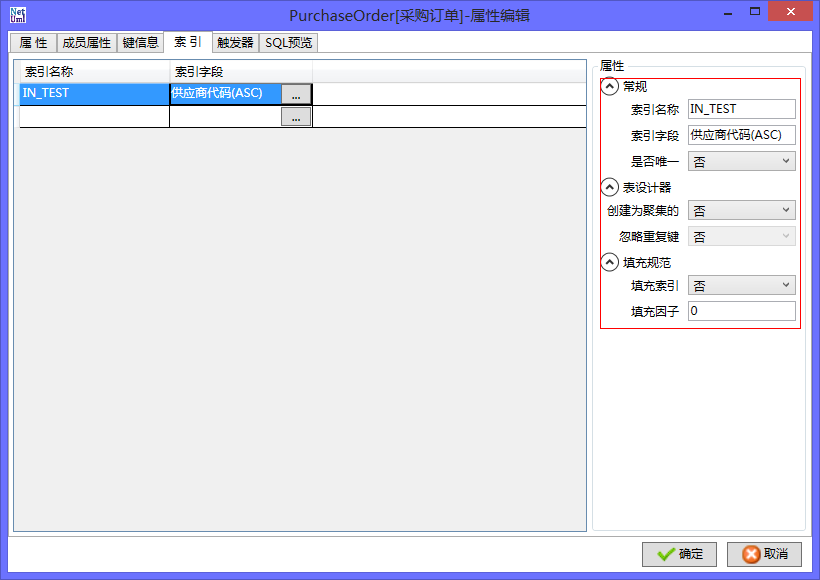

　　5、MS SERVER数据库的索引属性，如下图

五、支持用户自定义类型

　　用户可以自己定义数据类型，如有时候我们需要以GUID来作为表的主键，这时我们可以定义一个GUID类型的字段类型。具体操作流程：选择数据模型节点，右键，在弹出的菜单中选择“设置”，如下图

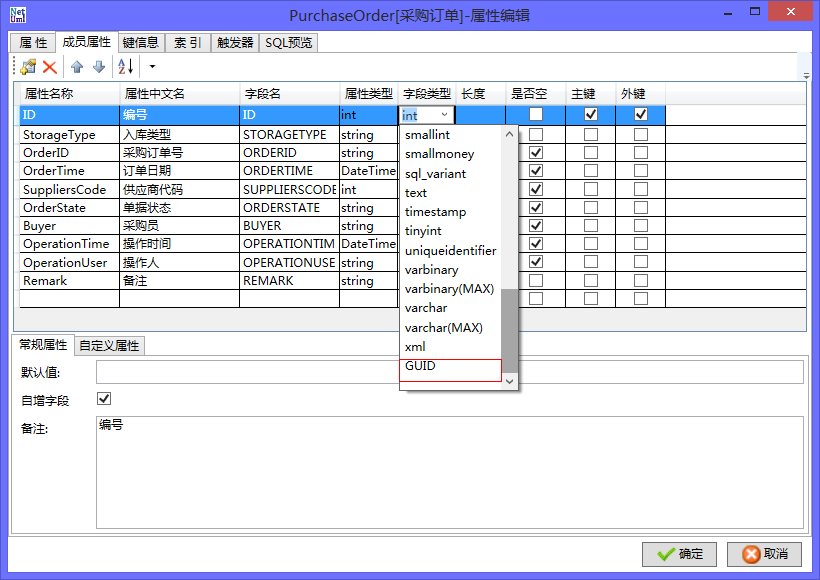

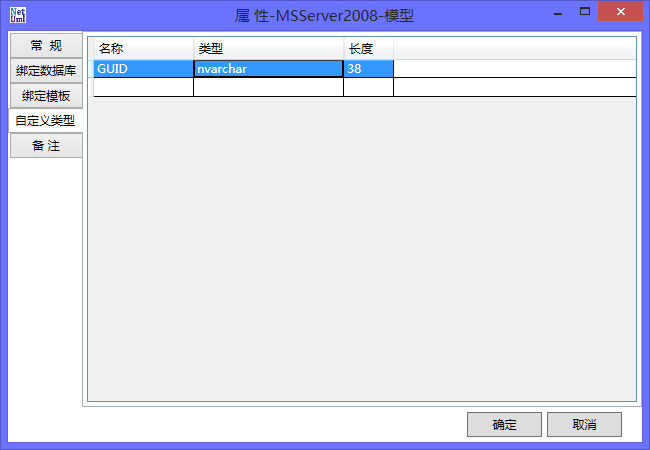

　　这里我们定义GUID的类型为nvarchar，长度为38，我们就可以使用这个数据类型了，如下图

六、支持表索引；

　　增加对数据表索引的支持，主要表现在以下几个方面：

　　　　1）、从数据库反射出模型时，把表索引信息也反射出来了；

　　　　2）、支持索引属性信息；

　　　　3）、支持索引信息和数据库表索引同步；

　　　　4）、支持生成索引的SQL语句；

七、支持生成和批量导出SQL语句；

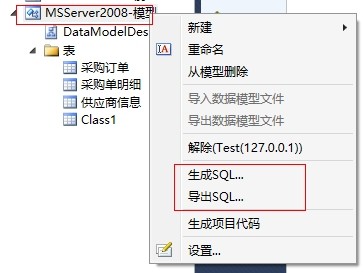

　　选择数据模型节点，右键，如下图：

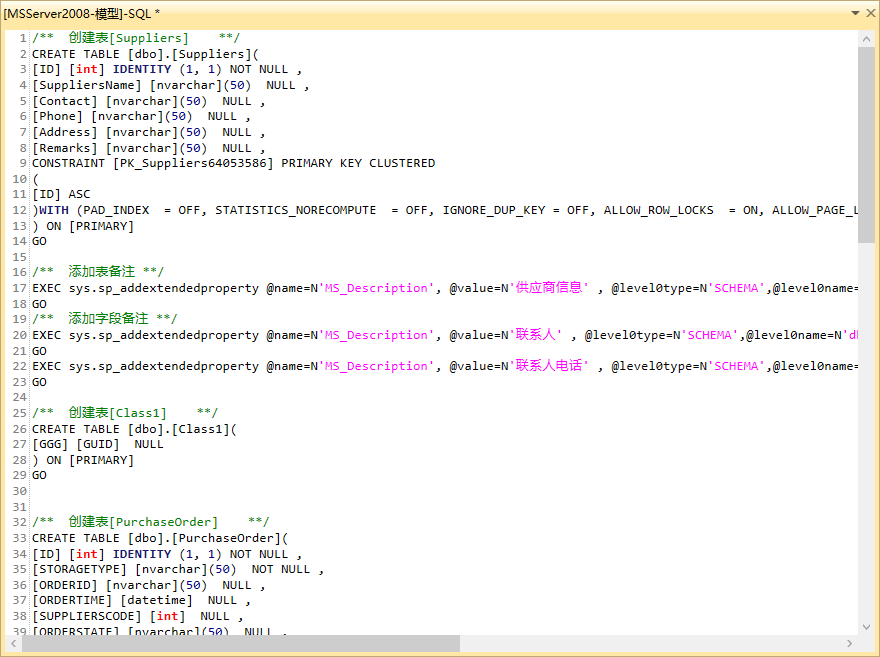

　　选择“生成SQL...”可以生成完整的数据库SQL语句，如下图

　　选择“导出SQL...”可以把SQL语句保存到文本文件中。

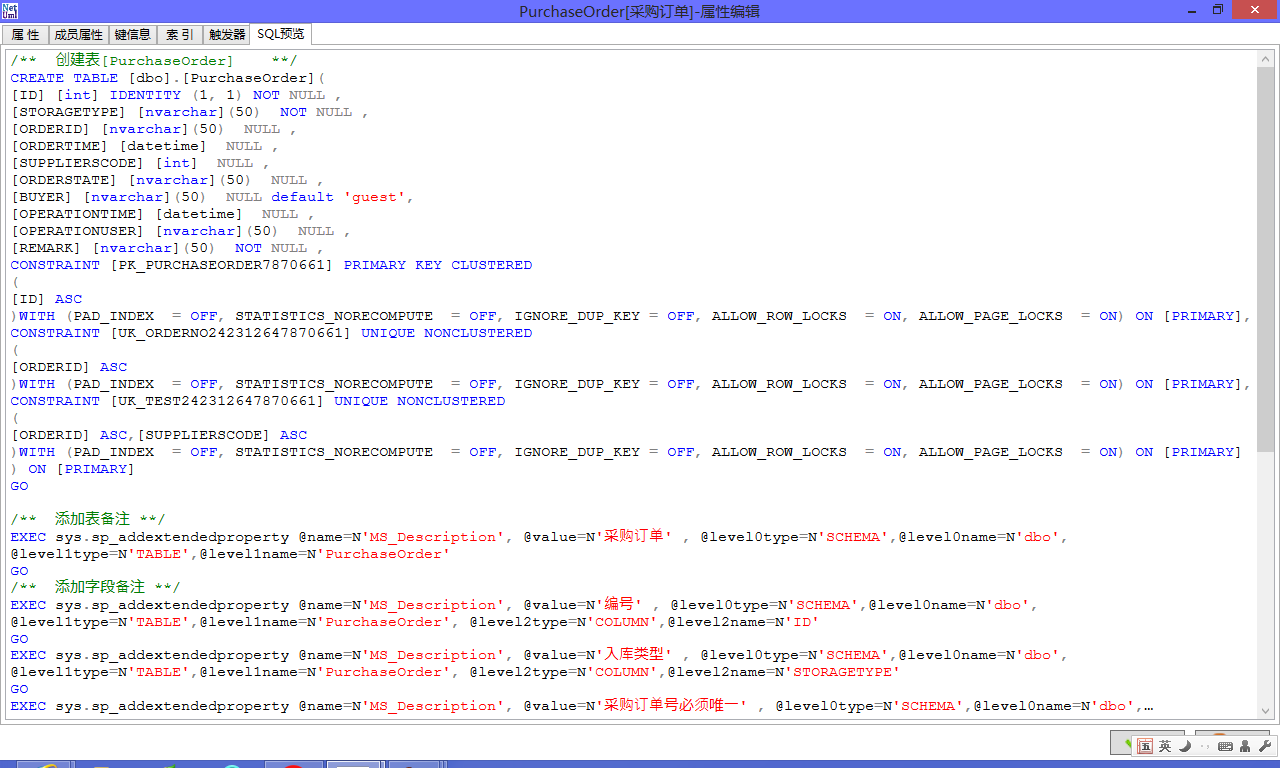

　　SQL预览功能如下图：
