上了好久软件工程，才开始这门课程中重要部分的学习----uml图。

统一建模语言（UML，class="LangWithName">英语：Unified Modeling Language）是非专利的第三代建模和规约语言。UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。

Copy by wiki。

根据张大平老师的教程Step by step 来做图了，选用的是Rational Rose建模工具。

一、

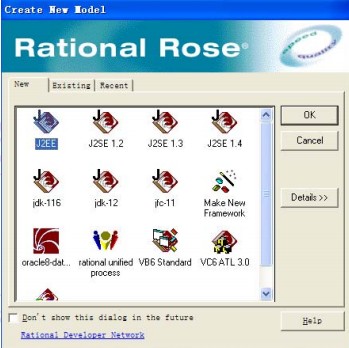

1.启动Rose ，弹出Create New Model 单击Cancel。

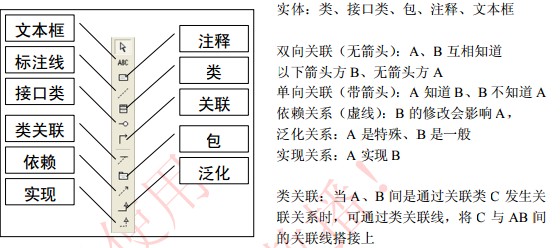

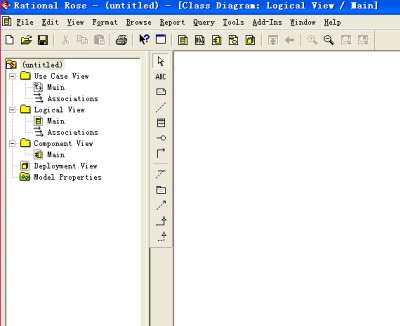

2.进入Rose工作区

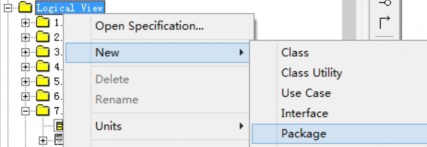

3.创建包

4.在包内创建类

最终要呈现

显示细节： 新陈代谢（）中的参数

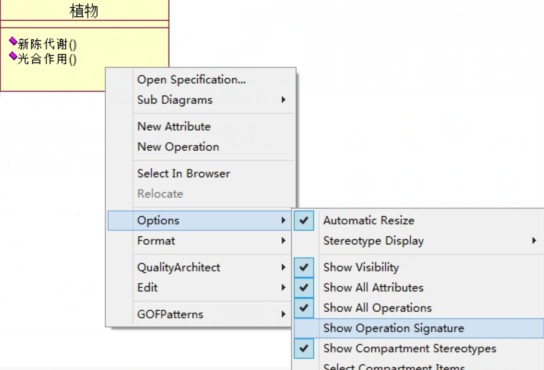

在植物这个对象上右击选择Options>Show Operation Siqnature

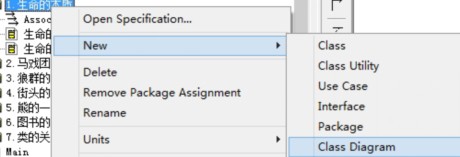

创建类图表 Class Diagram和类Class

创建植物类，双击植物

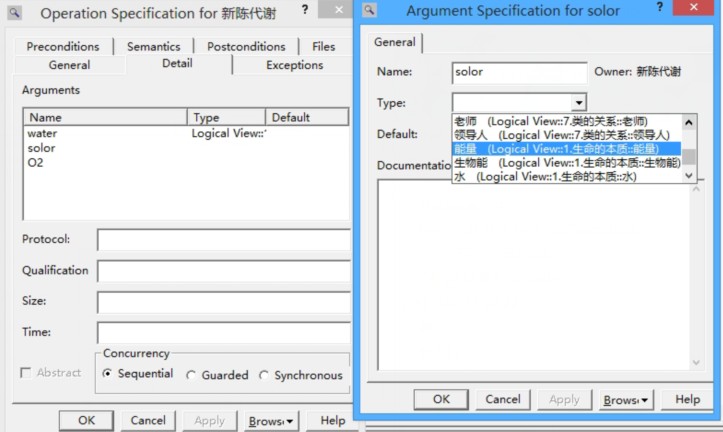

双击新陈代谢-->选项卡中选择Detail，双击-->General中 name 就是新陈代谢（）这个方法中的参数。

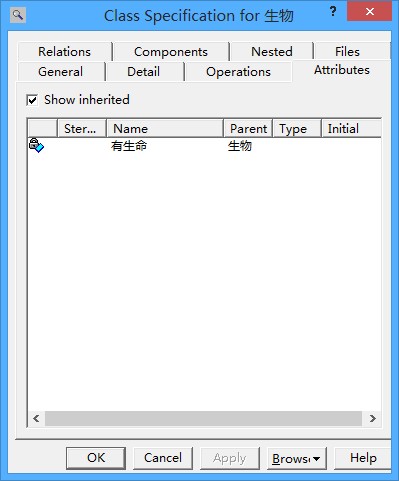

生物类中的属性

同样的双击生物>选项卡中选择Attributes>insert 属性值

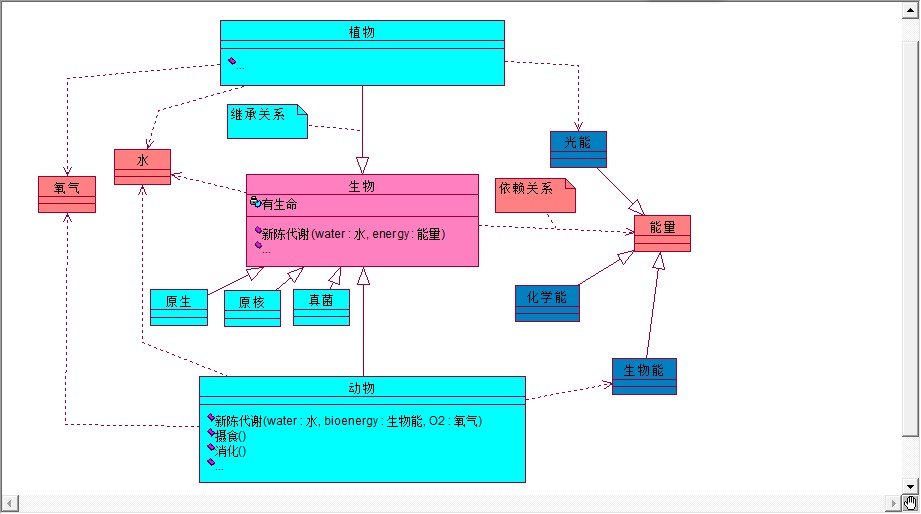

最终图

   1).类的属性与方法

• 生物：属性（有生命）、方法（新陈代谢、世代交替、回应刺激）
• 植物：方法（新陈代谢、光合作用）
• 动物：方法（新陈代谢、摄食、消化、排泄、细胞分裂）

   2).累的关联关系

• 泛化关系：生物与原生、原核、真菌、动物、植物都是“一般--特殊”的泛化关系；
• 泛化关系：能量与光能、化学能、生物能都是“一般--特殊”的泛化关系；
• 依赖关系：生物依赖水、能量；
• 依赖关系：动物依赖水、氧气、生物能；
• 依赖关系：植物依赖水、氧、光能；
