继电器是如何成为CPU的（1）
——《穿越计算机的迷雾》整理和总结
究竟是如何设计的电路，具有计算和控制的智力？
这一点也不高深。本系列文章从初中学的最简单的电路图说起，看看能不能从最初的有一个继电器的电路，画到一个简单的CPU。电路图用multisim12.0绘制，这样就可以看到效果了。
（注：虽然现代计算机是用半导体材料制作芯片的，但是电路原理和继电器材料没有不同。本人愚钝，只理解了继电器，还没有研究电子管、晶体管这些器件的工作原理。而继电器原理简单，用作讲解数字电路原理再好不过。）
PS：需要本文的multisim12电路图文件的话，麻烦点个赞并留下你的Email~

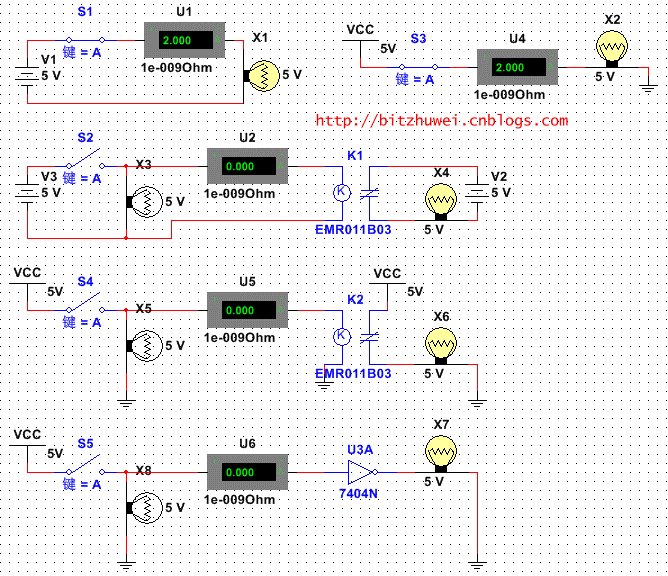

上图左上角是一个很普通的电路，由电池、开关电流表和灯泡组成。这个是初中物理学过的。
上图右上角是对左上角电路的简单变形，用VCC代替了电池，用接地符号实现了回路。相当于把电池拆开来画了。电路功能是一样的。本文此后的电路图一般都采用VCC和接地表示电源。因为你会发现只有这样的画法能够让我们方便理解之后的电路图。
然后往下看，第三个电路图，那个圈圈里圈着个K的蓝色的东西，表示的是继电器。当继电器左侧有电流通过时，右侧的电路就断开；反之则联通。（对应地，也有那种左侧有电流通过时，右侧的电路就联通；反之则断开的继电器，稍后会用到）这个电路想让你知道的是，可以用继电器实现这样的功能：控制左侧的电路的通断，即可改变右侧电路的通断。换个方式说，就是左侧的电路通断情况决定了右侧的电路的通断情况。再往抽象了说，就是左侧电路代表了"输入"（Input）这个概念，右侧电路代表了"输出"（Output）这个概念。继电器则代表了"计算"（或者"算法"、"处理"等）（CPU）这个概念。硬件就是用这种电器设备的固有物理性质提供了最初的计算能力。
再往下看第四个电路图，它和第三个的区别就在于用VCC和接地符号代替了电池。初次看电路，我们有必要经历一次从电池到VCC和接地符号的过渡。以后的电路图，我们将直接使用VCC和接地符号，请务必在此处适应这样的画法。
然后是最下边这个电路。和第四个电路相比，它用一个"非门"的符号代替了"继电器、右侧电路电源和继电器的接地"这三个符号。也就是说一个"非门"实际上就是"继电器、右侧电路电源和继电器的接地"这三个东西的组合，而且画的时候省略了电源和接地符号。
之前在学校里学数字电路，我就是想不明白逻辑门的电源在哪儿，整个电路的通路在哪儿，所以一直学不好。现在有个这个电路图，感觉一切豁然开朗。

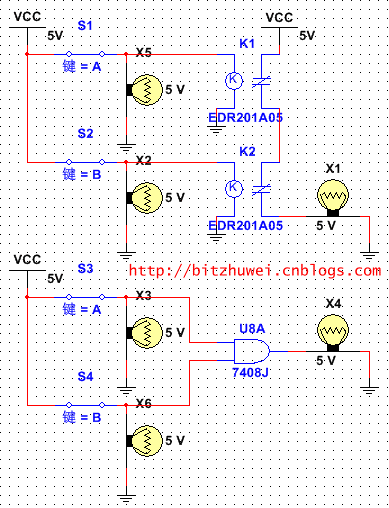

刚刚我们用继电器做出了"非门"。可以看到只要用一个继电器就可以了。与门的电路如下图所示。
与门由两个继电器（这两个继电器用的都是跟做非门的继电器通断情形相反的那种）构成，只有当两个继电器左侧都通电时，右侧电路才能联通。这样就实现了"与"的功能。"与门"的符号是一个躺着封口的U形。
注：本文里我做的电路图片都是GIF格式的，你可以在浏览器里看到随着开关的开闭，输入和输出电路上的灯泡是如何变化的。每个图上都有（http://bitzhuwei.cnblogs.com）标识我的博客地址，不过每个GIF图的最后一帧都去掉了这个标识。这样，看到一帧没有标识的时候，就知道下一帧将是GIF图的第一帧了。

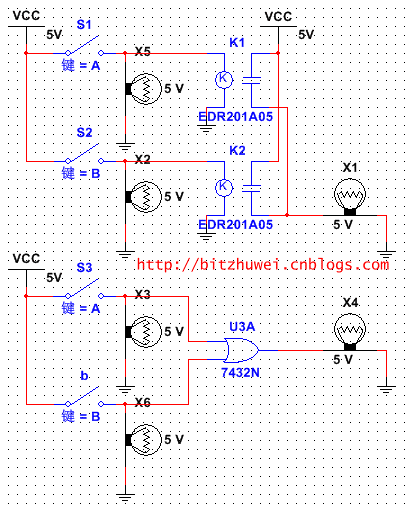

"非门"、"与门"做出来了，"或门"也就不难理解了，直接上图大家体会吧。（导线交叉的地方，如果有个红点，表示是联通的，否则就是互不相干的）"或门"的符号像一个子弹。
"异或门"的功能是：左侧的两个输入电路一个联通另一个不联通时，右侧电路联通；否则右侧电路不联通。这次先画符号，大家可以先自己尝试用继电器画"异或门"，锻炼一下思维，然后再向下看答案。

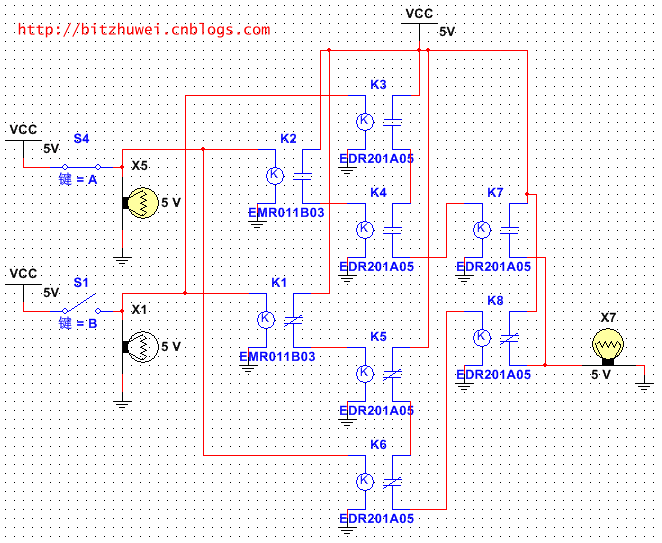

答案揭晓！"异或门"的实现如下图所示。乍看很复杂，其实是有逻辑的。最右边的连个继电器其实是一个"或门"，最左边两个继电器是两个"非门"，中间两上两下共四个继电器，是两个"与门"。这样就好理解了。AB两个输入电路为A通、B不通的时候，整个"异或门"会通过下方的路线使灯泡亮；若A不通、B通，则会通过上方的线路使灯泡亮。其他情况灯泡都不会亮。
与或非异或逻辑门电路虽然重要，却离构造CPU相距较远，做出来似乎也没什么成就感。那么我们用这些过于基础的器件，做一些有用的东西吧！
为了表达方便，我们约定一下，逻辑门电路的输入（输出）线上有电流的时候，我们说输入为1（输出为1），否则就说输入为0（输出为0）。

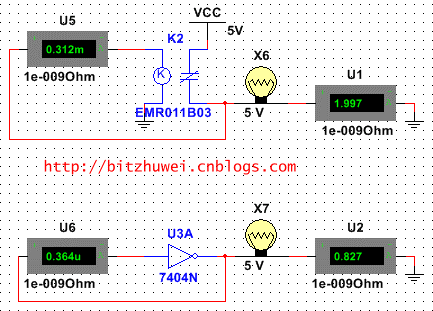

振荡器能够不断地输出0、1、0、1、0、1、0、1……这样的信号。这种东西虽然一时说不上有什么用，不过一定是有用到的时候的。振荡器做起来也简单得离谱。看下图所示电路。
把非门的输出端连到输入端上。当输出为1时，输入也就成了1，那么输出就得变成0；然后输入也跟着变成0，这样输出又变回了1。循环翻转无休无止。振荡器能翻转多快，就看继电器的反应有多快了。（现代计算机用晶体管代替了继电器，晶体管比继电器翻转速度快得多，所以能够得到的频率更高，计算机的速度更快。而且晶体管比继电器省电）话说multisim12仿真的翻转速度也够可以的，本人截图也费了不少劲。
顺便给一个用继电器做振荡器的实际应用的例子：上学的时候上下课的铃声就是用继电器做的振荡器完成的。0101信号用锤子敲打铁盔表达了出来。

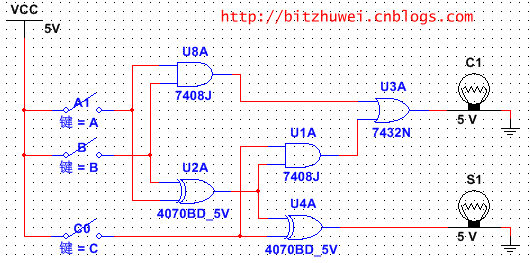

刚刚约定了，用1和0表示电路的通断。电路只有通断这两种状态，所以计算机只用0和1来表示数，这就是二进制啊。关于二进制和十进制的内容别人写得太多了，我就不提啦。要计算两个多位二进制数的和，可以分别计算各个数位上的结果，而各个数位的计算方法又是相同的，即"被加数+加数=>和的值+进位的值"。这用逻辑门表示如下图。
A和B表示加数和被加数，C表示前一位计算的进位的值，C1灯泡表示本次计算的进位的值，S1灯泡表示本次计算的和的值。我找了半天，也没在multisim12里找到一位二进制数的加法器件的符号，大家看这个图就可以了。

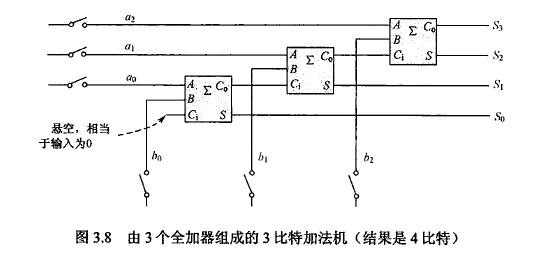

要计算多位数，把单位数加法器首尾相连就可以了，如下图所示。这两张图是从《穿越计算机的迷雾》中拿来的。如果侵权，请告诉我，不然我就偷个懒不自己画啦。
学汇编的时候听过这个东西，"寄存"这个词让我感觉寄人篱下可怜巴巴的。寄存器的功能是把数据（约定里说的0和1，实际就是电路的通断状态）保存下来，以后还可以取出来用。寄存器这东西比之前的器件都复杂，需要一步一步来做。

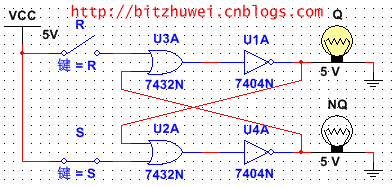

先看下面这个电路，这是各种有存储功能的器件的基础。
上图展示的是在R和S开关都断开的情况下启动电路得到的结果。《穿越计算机的迷雾》里说这种情况下，哪个灯泡亮是不一定的，就看哪个逻辑门转的快了。不过我用multisim12仿真的时候，两个灯泡是在忽亮忽灭不停地闪。这可以说是非正常人类使用R-S触发器的情况。下面再看看正常人类使用R-S触发器的情况。
R-S触发器的R是Reset，意思是把Q灯泡重置为0，S是Set，意思是把Q灯泡置为1。可以看到，只闭合S，则Q亮NQ不亮；只闭合R，则Q不亮NQ亮；同时闭合RS，则Q和NQ都不亮；同时断开RS，则Q和NQ保持刚才的状态不变。

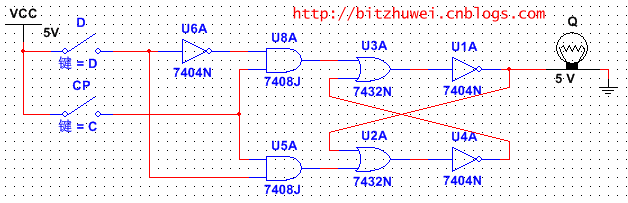

既然要保存数据，我们就要求只在希望保存某个数据的时候存进去，否则就不理他。所以我们给R-S触发器加一个新的输入作为控制端，只有控制端为1的时候才能保存新来的数据。这里也把RS端合并为一个D端，用一个非门实现了只能使R和S有且只有一个开关是闭合的（即要么Q灯泡变为1要么Q灯泡变为0）。

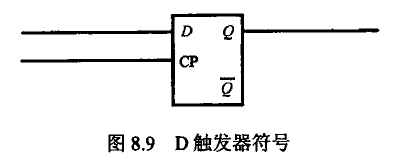

D触发器的符号我也没在multisim里找到，大家看这个吧。

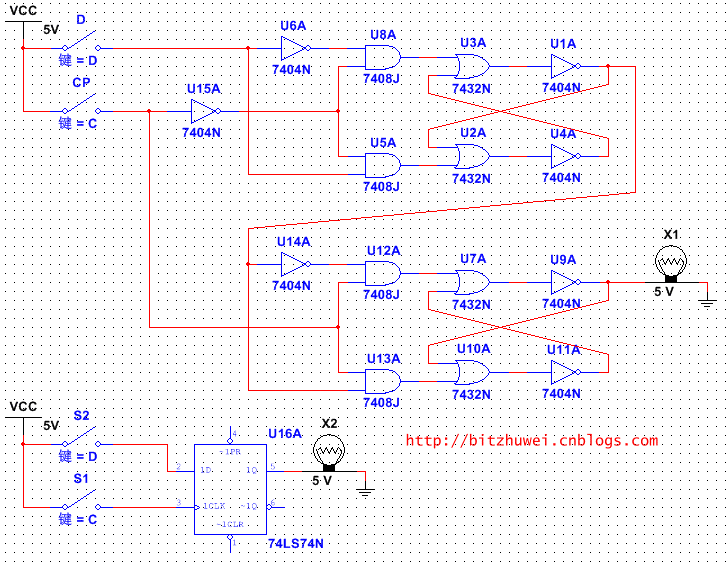

我们只希望在某一瞬间把数据存起来，而不是像D触发器那样，控制端为1的整个时间端都会保存新数据。（这样最安全）于是我们在D触发器基础上设计了上升沿D触发器。这个触发器只在控制端从0变为1的瞬间存储新数据。是不是很奇妙的设计？
上升沿D触发器使用了两个D触发器，再加一个非门，就OK了。平时，我们把要存储的数据（D开关）放好。然后，当控制端CP为断开时，图中上面那个D触发器是能够存数据的，但是下面那个存不了。就是说新数据已经到了两个D触发器之间的导线上。在控制端CP闭合的瞬间，上面的D触发器无法再存新数据了，而下面的D触发器可以存新数据了，那么它存的是哪个新数据？只能是刚刚在两个D触发器之间的导线上的数据了。这个瞬间之后，新数据无法通过上面的Ｄ触发器，自然也就无法保存了。
这次我终于在multisim12里找到了上升沿D触发器的符号。

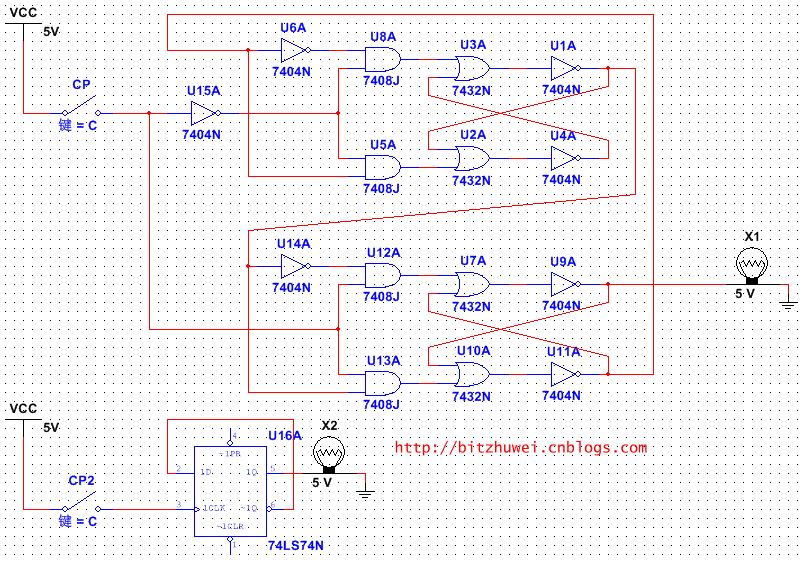

这是个有点类似振荡器的器件。两者的区别在于，振荡器是自动地改变输出，乒乓触发器是在输入一个上升沿的时候改变输出。电路图如下所示。
可以看出，乒乓触发器其实就是把上升沿D触发器的非Q输出端接到了输入端。很显然每次存的新数据总是和输出信号相反。
乒乓触发器可以用来做计数器。计数器有这样的功能：每收到一个上升沿的信号，就增加1。例如下图所示的能统计二进制的00000到11111（即0到31）这32个数。计数器的每一位计数器件都是一个乒乓触发器。灯泡亮表示1，灯泡灭表示0。

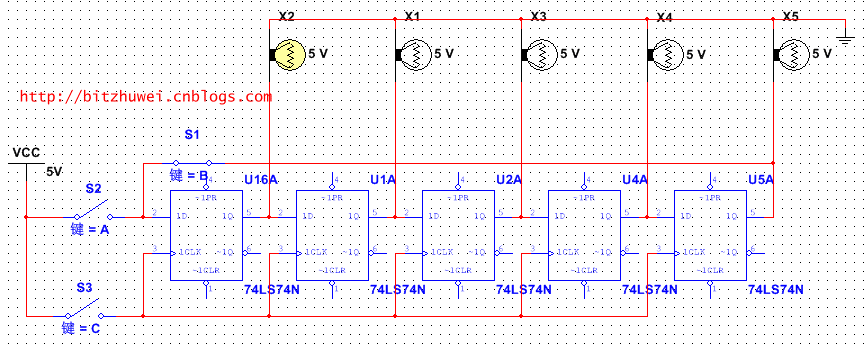

利用上升沿D触发器还可以做"走马灯"。走马灯是每次都让前面一个灯泡亮的设备，最后一个灯泡亮过之后，又从第一个灯泡开始亮，循环往复。下图所示电路就是一个有5个灯泡循环走马的走马灯。为了在电路刚接通的时候让第一个灯亮起来，我加了两个开关S1和S2，大家可以分析一下怎么用S1和S2。这有助于加深体会上升沿D触发器的功能，并加速对更复杂器件的理解。
终于到这个小玩意了！

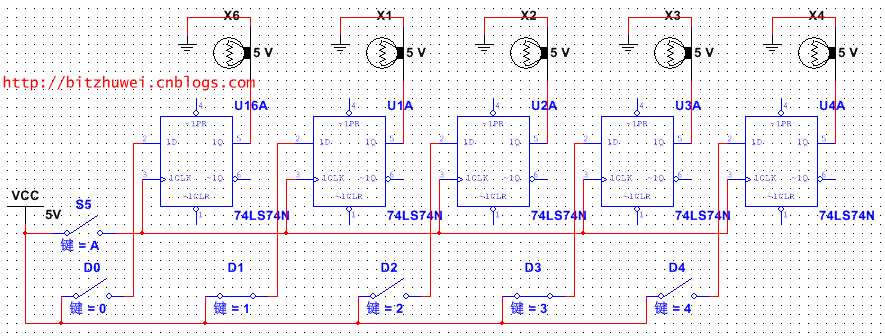

能保存5位二进制数的寄存器如下图所示。其实就是5个上升沿D触发器并列起来而已。
想保存数据的时候，调整好D0、D1、D2、D3、D4五个开关（实际应用的时候就可能是其他电路的输出导线了），然后断开再闭合一下控制端的开关S5即可，数据就保存到了5个上升沿D触发器的Q端。
我这里只画了保存5位数的寄存器，是因为再画就太大了，在word里图就看不清楚了。我们知道现在计算机的寄存器已经到32位或者64位了。那就是有32或64个并列的上升沿D触发器组成一个寄存器。我们也看到了一个上升沿D触发器需要几十个继电器（晶体管），那么一个寄存器就需要上千个继电器（晶体管）了。而CPU里包含的寄存器、加法器等运算器还有各种控制器，其包含的继电器（晶体管）数目上百万也就很好理解了。内存条里的内存也是用上升沿D触发器和一个门电路组成存储一位（一个bit，8个bit是一个字节）的存储结构的，其包含的继电器（晶体管）数目可想而知有多少。
到这里，做CPU需要的基础器件就差不多全了。不过再写下去就太长了，不利于理解和记忆。因此暂且中场休息，大家各自嘘嘘去，下一篇再继续介绍如何构造一个简单的CPU。
前面介绍的各自器件，可以用下表描述其继承关系。（索性把下一篇文章要介绍的器件也列出来了）
继电器
非门电路
与门电路
或门电路
异或门电路
振荡器
加法器
寄存器
R-S
D
D↑
乒乓
计数器
走马灯
寄存器
多个数的加法器
存储器
多bit存储器
多字存储器
有地址译码器的存储器
控制器
手动
半自动
全自动
