数量只有 300 部的 Steam Machine 工程限量版，不……测试版，已送到 iFixit 进行拆解。这次的 Steam Machine 内部结构其实就是一部 PC，当中采用的也是各种标准 PC 部件。因此如果将这部机器的所有内部器件列出来的话，则可以轻易算出购买成本。
看来这部机器用料很足，购买成本价就高达 1300 美金。那我们一起到 Steam Machine 的内部看个究竟吧。
包装 & 外观
看来最近厂商都很喜欢在首发产品上用木箱包装，Valve 这次准备的包装外观十足一般运输业上使用的木箱，上面印有了各种物流标志，但细心看发现目前顶部印有的是 Steam Machine 标志，箱子侧面则印有机器的型号。
从木箱中取出这次的主角——Steam Machine 测试机，这是一款非常粗线条的硬件：机身采用粗犷的金属材质，隐隐看到金属拉丝工艺；机身顶部则有 300 个散热孔，除了用作散热和装饰外，300 个散热孔也代表 300 部测试机，Valve 会为每一部机器做下特定的记号；机身正面非常简洁，仅有一个硕大的圆形开关以及两个“非常 PC” 的 USB3.0 接口。

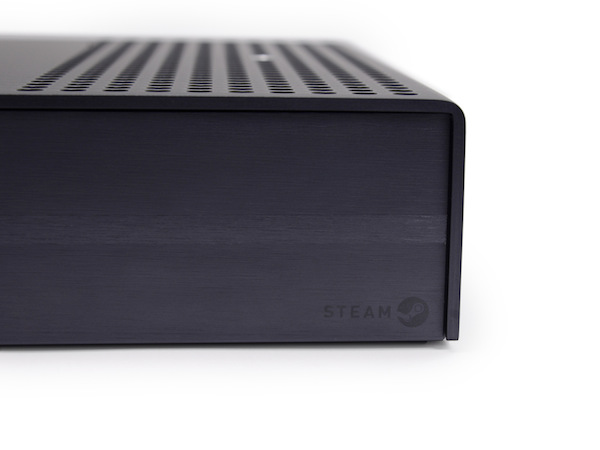

而 “STEAM” 标志则非常低调的坐落在机身正面的右下角，因此采用暗色印刷，需要在近距离才能看到。
附带物

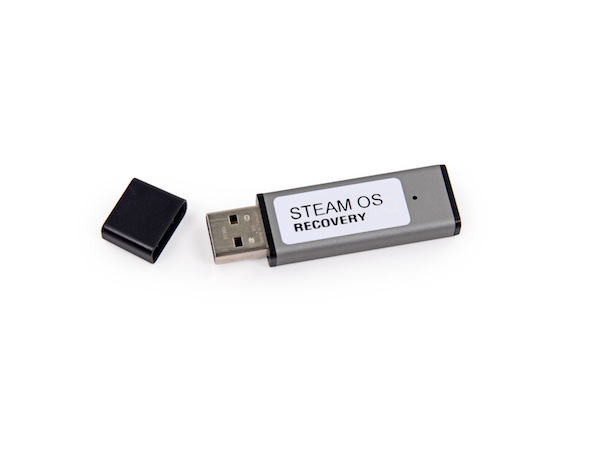

这次 Steam Machine 测试版的附带物也非常简单，除了一些线材外，只有主机本体，手柄一只，以及用作操作系统 Steam OS 临时恢复的 U 盘一枚。
题外话，这次的公开测试中，Steam 希望测试者们可以重点测试 Steam OS 的稳定性，而出现任何不稳定因素也没关系，附带的恢复盘能解决一切问题。而根据 Valve 确认，除了官方系统外，Steam Machine 还是能够安装标准的 Linux 系统。
手柄
秉承着 iFixit 一切从小的入手的作风，拆解也理所当然从手柄开始。值得一提的是，这次送到测试者手上的 Steam Controller 依然是之前给媒体上手的测试版，而未来的正式版会相对美型一点，中央一分为四的快捷键在正式版中将会是一个可触摸的显示屏。
这只拥有多达 16 颗按键的手柄，结构却不太复杂。手柄采用最简单的 “两块头” 结构，拆开发现所有电路板和部件集中上面那部分，而下半外壳仅仅是做背壳之用。
测试版提供的是有线手柄，因此里面没有电池，因而结构和重量也得到简化。手柄的机构并不复杂，主要分为中间的主电路板，以及紧贴在手柄正面外壳下的一块小型电路板。
主电路板可以说是整个手柄的核心，这里直接连着手柄上左右两个硕大的触摸板，但结构还是非常简单的，除了一些为按键预留的接口外，上面还有一块来自 NXP 的微处理器 LPC11U37F，可以说这块电路板负责处理了几乎所有的输入指令。
接口

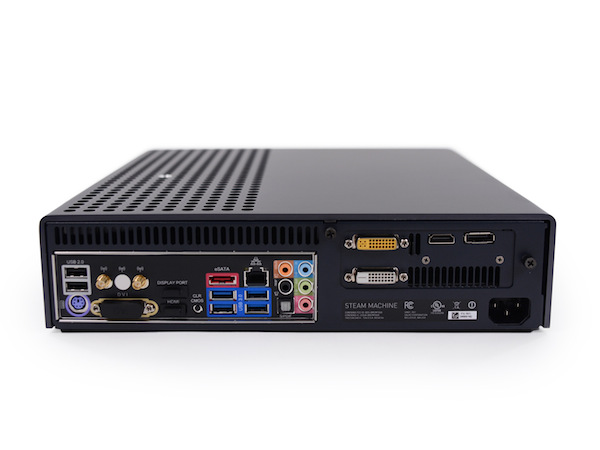

拆解主菜前先看看背面。和其他游戏主机测试机一样，测试版的 Steam Machine 也为开发者预留了阵容强大的各种接口，几乎一网打尽所有主流的输入、输出接口了。分别有：
老式的 PS/2 键盘、鼠标接口；
USB 2.0 接口 2 个、USB 3.0 接口 4 个、eSATA；
显示接口有 HDMI、双 DVI、DisplayPort；
网络有 RJ-45 以太网接口，以及外接 WiFi 天线接口；?除了光纤音频输出外，还有 3.5 mm 等传统立体声音频输出、入接口。
拆解
让人惊讶地，只需拧开位于后方的一颗螺丝便能轻松揭开上方的金属外壳，测试版 Steam Machine 的内部结构像极了普通的 PC 主机了，揭开屏蔽罩，我们可以清晰可见硕大的显卡、硬盘、CPU 风扇、电源等硬件，这些在一般 PC 上也非常常见。

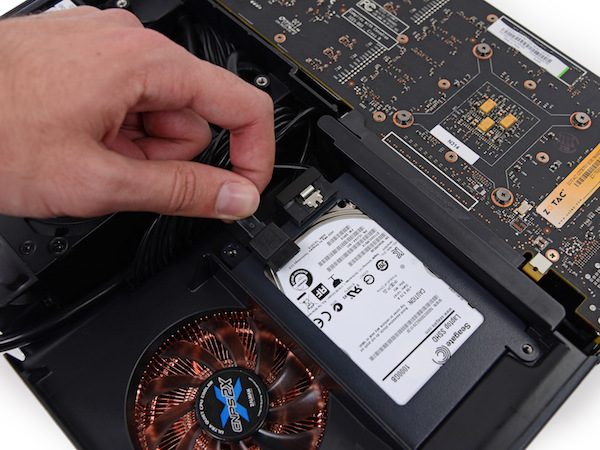

首先放置在顶部的硬盘让人感到欣喜，意味着更换硬盘的成本降到了最低。硬盘取出后，接下来是旁边硕大的显卡。

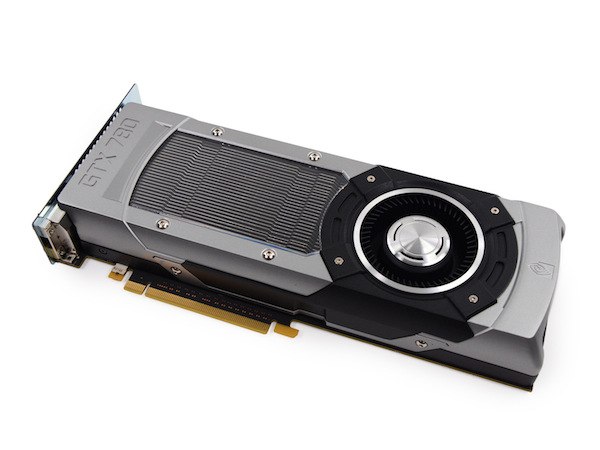

对显卡的支持上，这次测试版 Steam Machine 支持 PCI Express 3.0 接口， 使用的是一块来自 ZOTAC 的 GeForce GTX 780 3GB GDDR5 显卡，其拥有 2304 个 CUDA 运算核心，最高能运行在 900 MHz 频率下，而且拥有 3GB 的 DDR5 显存，运行频率达到 6008 MHz，支持 SLI 多显卡联动。

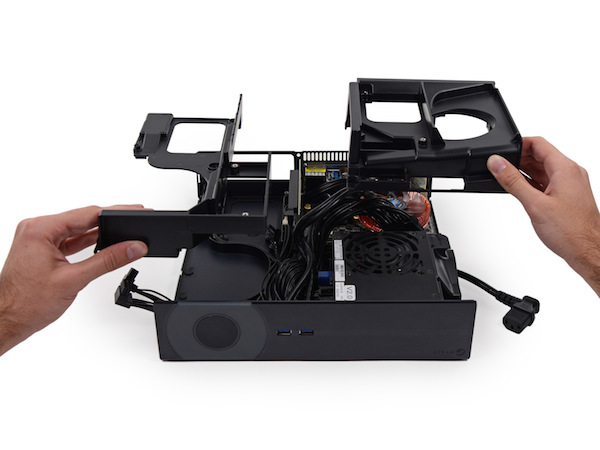

接下来是进一步拆解，总的来说测试版的 Steam Machine 内部结构还是非常紧凑的，将所有部件分离出来并不是一件非常容易的事情。

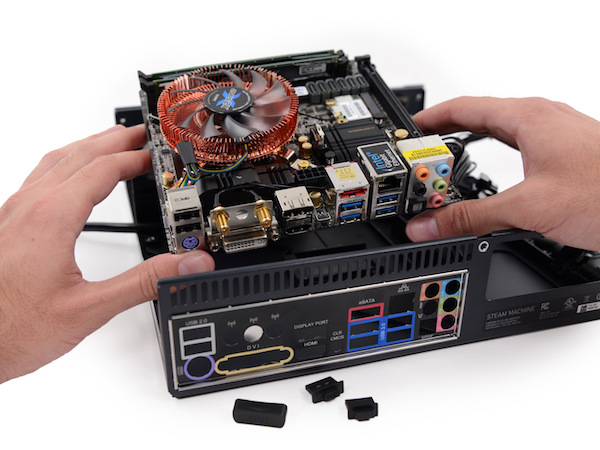

将一系列金属屏蔽罩保护罩、线材和一些固定用的部件移除后，我们终于可以看到机器的核心——主板和 CPU 了。

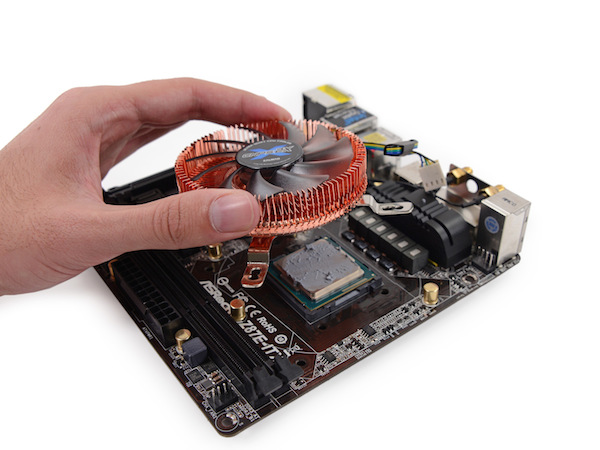

Steam Machine 的主板比想象中要小，是一块 Mini-ITX 主板。板上装在了两条容量为 8GB 的 DDR3 12800 内存，然后坐落在一旁的是一门巨大的风扇（Zalman CNPS 2X Mini-ITX CPU cooler，据说非常安静），风扇下则是主机的心脏 Intel Core i5-4570，这是一枚四核四线程的桌面级 CPU，拥有 6 MB 缓存，最高运行频率为 3.6 GHz。虽然采用的是 22nm 工艺，但 84W 功率也很好解释散热风扇的体积了。
值得一提的是，这块主办内部集成了 HD Graphics 4600 显卡，因此为了防止混淆，主办上的显示输出接口都设有保护盖，为了与外接显卡的接口区别开来。

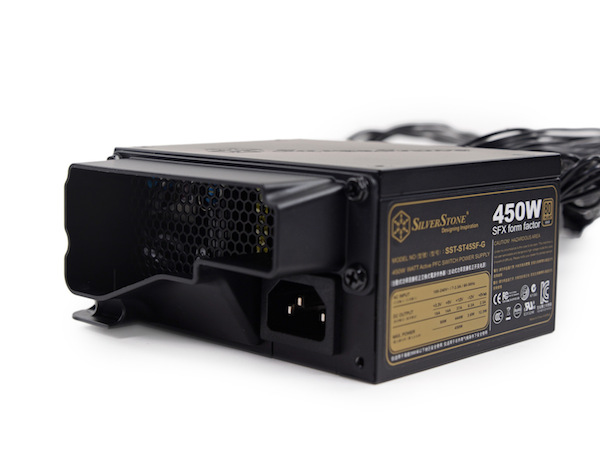

除此之外，主机内置了一枚来自 SilverStone 的 450W 电源，此款电源用料非常充足，除了是为 SLI 显卡联动而设计外，还得到了电源产品中的 80 Plus 金牌规范，保证了这款电源比较优质的供电效率，从而一定程度保障了其发热和耐用度。

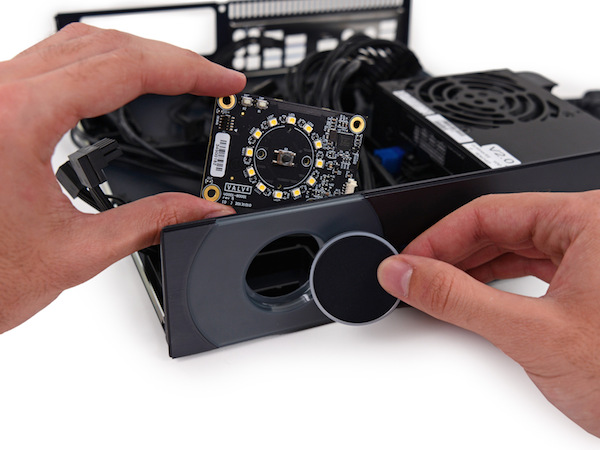

而最后 iFixit 也没有忘记探究这部 Steam Machine 测试版正面那巨大的电源按钮。简单的拆解后发现，这款巨大的圆形按钮后藏有一块装有 12 粒 LED 灯的电路板，用作主机的状态指示灯之用，另外电路板上还有一颗 NXP LCP11U24F 32-bit ARM Cortex-M0 控制芯片。
维修难度报告: 9/10
最后在压轴的维修难度评估上，iFixit 给予这部测试版 Steam Machine 高达 9 分的评价。
原因是，从拆解中发现，这部机器本来就为了方便拆解而设计，例如要打开机器外盖仅需要解开一颗螺丝，同时在内部不同功能组别的硬件，也通过金属罩以不同部件的形式区隔开来，因此为单个部件更换提供了便利，如硬盘和显卡等。
减分项方面，则有比较困难的内存更换设计（不过板载的 16GB 内存已达到系统更高支持级别），另外安置在机箱内部的线材也显得比较紧凑，难以拆除。
