不多说，先来非总线型的51的1602液晶显示器的显示程序：

#include<reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
uchar code table[]="The distance is ";
uchar code table1[]="     00.0cm     ";
sbit shuru=P1^0;
sbit yidianling=P1^0;
sbit yidianyi=P1^3;//延时
void delay(uint z)
{
    uint x,y;
    for(x=z;x>0;x--)
        for(y=110;y>0;y--);
}

//1602写地址
void write_com(uchar com)
{
    yidianling=0;
    yidianyi=0;
    P0=com;
    delay(5);
    shuru=1;
    delay(5);
    shuru=0;
}
//1602写数据
void write_data(uchar date)
{
    yidianling=1;
    yidianyi=0;
    P0=date;
    delay(5);
    shuru=1;
    delay(5);
    shuru=0;
}
//初始化
void init()
{
    uchar num;
    shuru=0;
    write_com(0x38);
    write_com(0x0c);
    write_com(0x06);
    write_com(0x01);
    write_com(0x10);
    write_com(0x80);
    for(num=0;num<16;num++)
    {
        write_data(table[num]);
        delay(2);
    }
    write_com(0x80+0x40);//0x53
    for(num=0;num<16;num++)
    {
        write_data(table1[num]);
        delay(2);
    }
}
//1602选 写的位置和数据
void write_sfm(uchar add,uchar date)
{
    write_com(0x80+0x40+add);
    write_data(0x30+date);
}
//主函数
void main()
{
    P1=0xff;
    P0=0xff;
    init();
    while(1)；
}

　　板子原理图是当时自己画的，目测找不到了。T T.但是看程序还是可以看出点什么吧~

　　这是以前的程序了，当时是用来红外测距，测的数据经AD转换显示出来，我把AD部分都删去了。

　　很明显，非总线型的1602程序就是完全按照1602数据手册上的高低电平来控制的，写了很多代码。

接下来，看总线型的1602显示程序吧：

#include <AT89X51.H>
#include <absacc.h>
#define LCD_COM XBYTE[0XD000]
#define LCD_Data XBYTE[0xD001]
delay()
{
 unsigned short i,j;
 for(i=0;i<=200;i++)
 {
  for(j=0;j<=200;j++);
 }
}
void main()
{
 LED=0X55;
 LCD_COM=0X01;
 delay();
 LED=0XAA;
 delay();
 LED=0X55;
 LCD_COM=0X01;
 delay();
 LED=0XAA;
 LCD_COM=0X38;
 delay();
 LCD_COM=0X38;
 delay();
 LCD_COM=0X38;
 delay();
 LCD_COM=0X38;
 delay();
 LCD_COM=0X08;
 delay();
 LED=0XAA;
 LCD_COM=0X01;
 delay();
 LCD_COM=0X06;
 delay();
 LCD_COM=0X0F;
 delay();
 while(1);
}

眨眼一看，程序确实少了很多，如果要写数据，在while(1);前面加数据便可。

LCD_Data='a';

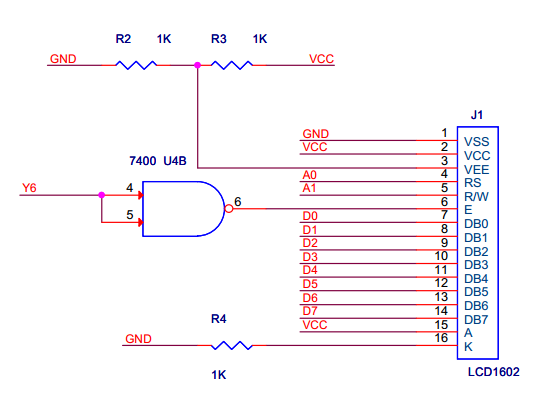

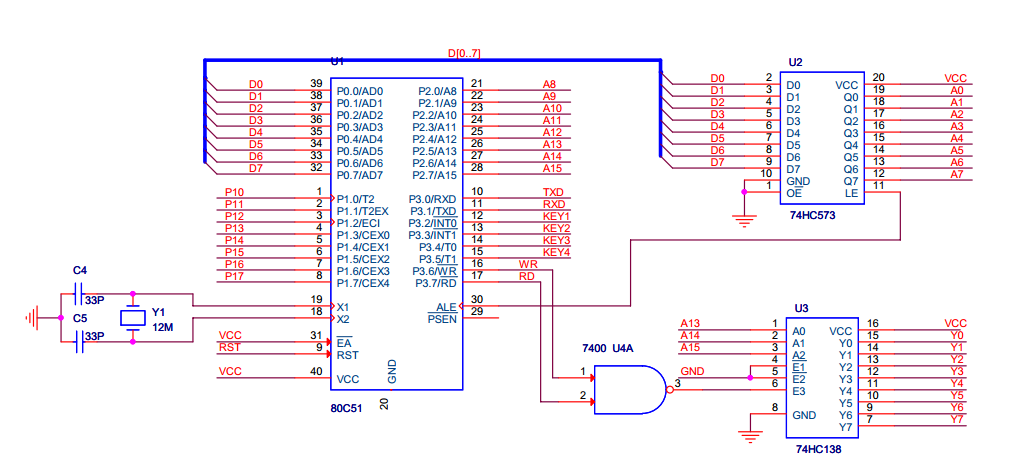

先上板子的原理图：

简单分析一下：

　　P0口线既用作地址线，又用作数据线（分时复用），因此需要加一个8位的锁存器。

　　使用ALE作为地址锁存的通选信号，以实现低8位地址的锁存。

　　地址I/O是从P2.7到P2.0，接着P0.7到P0.0，这里可以很明显的理解

#define LCD_COM XBYTE[0XD000]
#define LCD_Data XBYTE[0xD001]

　　这两句话了。

　　剩下直接看main()函数里面的了，里面也是按照1602的资料写的，但是是直接给出的，不是看高低电平判断延时时间写的，省事不少呀。

　　虽然只是简单阐述了一下，但是按照总线型来设计电路图，来写程序，真心好。当然除此之外还有CAN总线，IIC，SPI，以及dala公司的一根线搞定，哈哈。再说一下总线吧，三总线简称ADC，这总是让我想起ADC的芯片，A是地址总线，D是数据总线，C是控制总线，是控制片外ROM、RAM和I/O的。这学期学单片机这门课程，之前没有上过微机原理那些，老师几个课时直接讲完，实在是精彩。当时也说过了解了总线型的话后面开发ARM芯片都很容易了，唉，我要走的路还很长呀。

转载请注明出处：http://www.cnblogs.com/yydcdut/p/3480811.html
