注意：CGPathAddArc和CGPathAddArcToPoint函数的原理和CGContextAddArc和CGContextAddArcToPoint函数类似，只不过CGPath相关的函数多了一个CGAffineTransform参数，可以直接应用Transform，对于CGContextAddArc和CGContextAddArcToPoint函数，Transform可以使用CGContextXxxCTM方法，之前也写过一篇文章：iOS Quartz: 使用Transform(CTM)来辅助作图。
切入正题，我们首先来看CGPathAddArc函数，我认为CGPathAddArc函数比CGPathAddArcToPoint函数更好理解。可以参考这个SO回答的截图。CGPathAddArc函数是通过圆心和半径定义一个圆，然后通过两个弧度确定一个弧线。注意弧度是以当前坐标环境的X轴开始的。
需要注意的是由于iOS中的坐标体系是和Quartz坐标体系中Y轴相反的，所以iOS UIView在做Quartz绘图时，Y轴已经做了Scale为-1的转换，因此造成CGPathAddArc函数最后一个是否是顺时针的参数结果正好是相反的，也就是说如果设置最后的参数为YES，根据参数定义应该是顺时针的，但实际绘图结果会是逆时针的！
比如，我们设置起点弧度为0，终点弧度为1.5 * PI（等于270角度），然后最后的clockwise参数为NO，代码：
- (void)viewDidLoad
{
[super viewDidLoad];
//创建CGContextRef
UIGraphicsBeginImageContext(self.view.bounds.size);
CGContextRef gc = UIGraphicsGetCurrentContext();
//=== 绘画逻辑 ===
//创建用于转移坐标的Transform，这样我们不用按照实际显示做坐标计算
CGAffineTransform transform = CGAffineTransformMakeTranslation(50, 50);
//创建CGMutablePathRef
CGMutablePathRef path = CGPathCreateMutable();
CGPathAddArc(path, &transform, 50, 50, 50, 0, 1.5 * M_PI, NO);
CGPathMoveToPoint(path, &transform, 50, 0);
CGPathAddLineToPoint(path, &transform, 50, 50);
CGPathAddLineToPoint(path, &transform, 100, 50);
//将CGMutablePathRef添加到当前Context内
CGContextAddPath(gc, path);
[[UIColor grayColor] setFill];
[[UIColor blueColor] setStroke];
CGContextSetLineWidth(gc, 2);
//执行绘画
CGContextDrawPath(gc, kCGPathFillStroke);
//从Context中获取图像，并显示在界面上
UIImage *img = UIGraphicsGetImageFromCurrentImageContext();
UIGraphicsEndImageContext();
UIImageView *imgView = [[UIImageView alloc] initWithImage:img];
[self.view addSubview:imgView];
}
输出:
结果会是顺时针绘制弧线.
如果把CGPathAddArc函数改成这样:
//虽然顺时针参数是YES，在iOS中的UIView中，这里实际是逆时针。所以只会画出1/4。
CGPathAddArc(path, &transform, 50, 50, 50, 0, 1.5 * M_PI, YES);

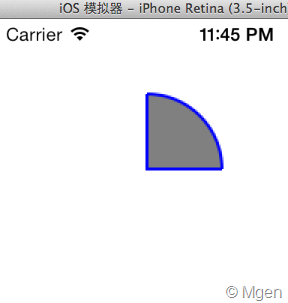

虽然顺时针参数是YES，在iOS中，这里实际是逆时针。所以只会画出1/4。结果会是:
而CGContextAddArcToPoint函数则是另一种绘制弧线的方式，同样可以参考那个SO回答的截图．它是通过画两个虚拟的线来完成绘图的，这两条线是通过当前CGContextRef的点，和CGContextAddArcToPoint函数本身定义的两个点来完成的。而弧线会从当前CGContextRef的点开始，画到中心圆与第二条线的交点处。这样的画弧方式，在某些情况下可以使CGContextAddArcToPoint函数比CGPathAddArc用起来更加方便些。比如花圆角矩形。

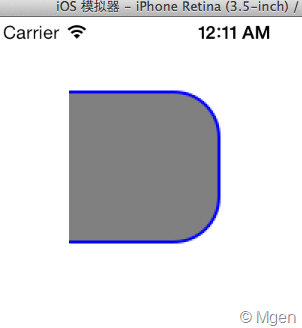

示例，我们来完成这样一个绘图：
使用CGContextAddArcToPoint函数，我们就可以不去关心太多花弧时的弧度相关数据，而只需要指定矩形的顶点坐标，因为这个弧线是依赖两个顶点坐标所围成的空间的，这正是CGContextAddArcToPoint发挥作用的地方。实现代码：
- (void)viewDidLoad
{
[super viewDidLoad];
//创建CGContextRef
UIGraphicsBeginImageContext(self.view.bounds.size);
CGContextRef gc = UIGraphicsGetCurrentContext();
//=== 绘画逻辑 ===
//创建用于转移坐标的Transform，这样我们不用按照实际显示做坐标计算
CGAffineTransform transform = CGAffineTransformMakeTranslation(50, 50);
//创建CGMutablePathRef
CGMutablePathRef path = CGPathCreateMutable();
//半径为30
CGFloat radius = 30;
//初始点为(0, 0)
CGPathMoveToPoint(path, &transform, 0, 0);
//右上角和右下角两个点，画出半个圆角
CGPathAddArcToPoint(path, &transform, 100, 0, 100, 100, radius);
//右下角和左下角两个点，画出另外半个圆角
CGPathAddArcToPoint(path, &transform, 100, 100, 0, 100, radius);
//CGPathAddArcToPoint会在交点中停止，所以需要再次调用CGPathAddLineToPoint画出下面的线
CGPathAddLineToPoint(path, &transform, 0, 100);
//将CGMutablePathRef添加到当前Context内
CGContextAddPath(gc, path);
[[UIColor grayColor] setFill];
[[UIColor blueColor] setStroke];
CGContextSetLineWidth(gc, 2);
//执行绘画
CGContextDrawPath(gc, kCGPathFillStroke);
//从Context中获取图像，并显示在界面上
UIImage *img = UIGraphicsGetImageFromCurrentImageContext();
UIGraphicsEndImageContext();
UIImageView *imgView = [[UIImageView alloc] initWithImage:img];
[self.view addSubview:imgView];
}
