Android开发-百度地图自定义弹出窗口

 2013/11/13 2:45:17  琴剑飘零  博客园  我要评论(0)
  • 摘要:我们使用百度地图的时候,点击地图上的Marker,会弹出一个该地点详细信息的Marker,如下左图所示,有时候,我们希望自己定义这个弹出窗口的内容,或者,干脆用自己的数据来构造这样的弹出窗口,但是,在百度地图最新的SDK中,没有方便操作这种弹出窗口的类,于是,看了一遍百度地图覆盖物的API,我决定用自定义View的方法来实现类似的效果,先贴一下大体效果图,如下右图:基本原理就是用ItemizedOverlay来添加附加物,在OnTap方法中向MapView上添加一个自定义的View
  • 标签:android 百度 开发 弹出窗口 自定义 Android开发

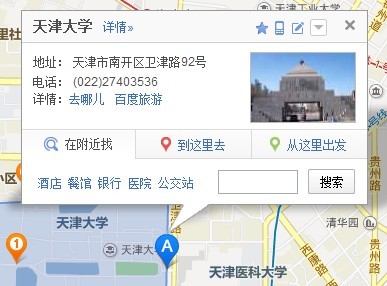

  我们使用百度地图的时候,点击地图上的Marker,会弹出一个该地点详细信息的Marker,如下左图所示,有时候,我们希望自己定义这个弹出窗口的内容,或者,干脆用自己的数据来构造这样的弹出窗口,但是,在百度地图最新的SDK中,没有方便操作这种弹出窗口的类,于是,看了一遍百度地图覆盖物的API,我决定用自定义View的方法来实现类似的效果,先贴一下大体效果图,如下右图:



  基本原理就是用ItemizedOverlay来添加附加物,在OnTap方法中向MapView上添加一个自定义的View(如果已存在就直接设为可见),下面具体来介绍我的实现方法:

  一、自定义覆盖物类:MyPopupOverlay,这个类是最关键的一个类ItemizedOverlay,用于设置Marker,并定义Marker的点击事件,弹出窗口,至于弹出窗口的内容,则通过定义Listener,放到Activity中去构造。如果没有特殊需求,这个类不需要做什么改动。代码如下,popupLinear这个对象,就是加到地图上的自定义View:

  1 public class MyPopupOverlay extends ItemizedOverlay<OverlayItem> {
  2
  3     private Context context = null;
  4     // 这是弹出窗口, 包括内容部分还有下面那个小三角
  5     private LinearLayout popupLinear = null;
  6     // 这是弹出窗口的内容部分
  7     private View popupView = null;
  8     private MapView mapView = null;
  9     private Projection projection = null;
 10
 11     // 这是弹出窗口内容部分使用的layoutId,在Activity中设置
 12     private int layoutId = 0;
 13     // 是否使用百度带有A-J字样的Marker
 14     private boolean useDefaultMarker = false;
 15     private int[] defaultMarkerIds = { R.drawable.icon_marka,
 16             R.drawable.icon_markb, R.drawable.icon_markc,
 17             R.drawable.icon_markd, R.drawable.icon_marke,
 18             R.drawable.icon_markf, R.drawable.icon_markg,
 19             R.drawable.icon_markh, R.drawable.icon_marki,
 20             R.drawable.icon_markj, };
 21
 22     // 这个Listener用于在Marker被点击时让Activity填充PopupView的内容
 23     private OnTapListener onTapListener = null;
 24
 25     public MyPopupOverlay(Context context, Drawable marker, MapView mMapView) {
 26         super(marker, mMapView);
 27         this.context = context;
 28         this.popupLinear = new LinearLayout(context);
 29         this.mapView = mMapView;
 30         popupLinear.setOrientation(LinearLayout.VERTICAL);
 31         popupLinear.setVisibility(View.GONE);
 32         projection = mapView.getProjection();
 33     }
 34
 35     @Override
 36     public boolean onTap(GeoPoint pt, MapView mMapView) {
 37         // 点击窗口以外的区域时,当前窗口关闭
 38         if (popupLinear != null && popupLinear.getVisibility() == View.VISIBLE) {
 39             LayoutParams lp = (LayoutParams) popupLinear.getLayoutParams();
 40             Point tapP = new Point();
 41             projection.toPixels(pt, tapP);
 42             Point popP = new Point();
 43             projection.toPixels(lp.point, popP);
 44             int xMin = popP.x - lp.width / 2 + lp.x;
 45             int yMin = popP.y - lp.height + lp.y;
 46             int xMax = popP.x + lp.width / 2 + lp.x;
 47             int yMax = popP.y + lp.y;
 48             if (tapP.x < xMin || tapP.y < yMin || tapP.x > xMax
 49                     || tapP.y > yMax)
 50                 popupLinear.setVisibility(View.GONE);
 51         }
 52         return false;
 53     }
 54
 55     @Override
 56     protected boolean onTap(int i) {
 57         // 点击Marker时,该Marker滑动到地图中央偏下的位置,并显示Popup窗口
 58         OverlayItem item = getItem(i);
 59         if (popupView == null) {
 60             // 如果popupView还没有创建,则构造popupLinear
 61             if (!createPopupView()){
 62                 return true;
 63             }
 64         }
 65         if (onTapListener == null)
 66             return true;
 67         popupLinear.setVisibility(View.VISIBLE);
 68         onTapListener.onTap(i, popupView);
 69
 70         popupLinear.measure(0, 0);
 71         int viewWidth = popupLinear.getMeasuredWidth();
 72         int viewHeight = popupLinear.getMeasuredHeight();
 73
 74         LayoutParams layoutParams = new LayoutParams(viewWidth, viewHeight,
 75                 item.getPoint(), 0, -60, LayoutParams.BOTTOM_CENTER);
 76         layoutParams.mode = LayoutParams.MODE_MAP;
 77
 78         popupLinear.setLayoutParams(layoutParams);
 79         Point p = new Point();
 80         projection.toPixels(item.getPoint(), p);
 81         p.y = p.y - viewHeight / 2;
 82         GeoPoint point = projection.fromPixels(p.x, p.y);
 83
 84         mapView.getController().animateTo(point);
 85         return true;
 86     }
 87
 88     private boolean createPopupView() {
 89         // TODO Auto-generated method stub
 90         if (layoutId == 0)
 91             return false;
 92         popupView = LayoutInflater.from(context).inflate(layoutId, null);
 93         popupView.setBackgroundResource(R.drawable.popupborder);
 94         ImageView dialogStyle = new ImageView(context);
 95         dialogStyle.setImageDrawable(context.getResources().getDrawable(
 96                 R.drawable.iw_tail));
 97         popupLinear.addView(popupView);
 98         android.widget.LinearLayout.LayoutParams lp = new android.widget.LinearLayout.LayoutParams(
 99                 LayoutParams.MATCH_PARENT, LayoutParams.WRAP_CONTENT);
100         lp.topMargin = -2;
101         lp.leftMargin = 60;
102         popupLinear.addView(dialogStyle, lp);
103         mapView.addView(popupLinear);
104         return true;
105     }
106
107     @Override
108     public void addItem(List<OverlayItem> items) {
109         // TODO Auto-generated method stub
110         int startIndex = getAllItem().size();
111         for (OverlayItem item : items){
112             if (startIndex >= defaultMarkerIds.length)
113                 startIndex = defaultMarkerIds.length - 1;
114             if (useDefaultMarker && item.getMarker() == null){
115                 item.setMarker(context.getResources().getDrawable(
116                         defaultMarkerIds[startIndex++]));
117             }
118         }
119         super.addItem(items);
120     }
121
122     @Override
123     public void addItem(OverlayItem item) {
124         // TODO Auto-generated method stub
125         // 重载这两个addItem方法,主要用于设置自己默认的Marker
126         int index = getAllItem().size();
127         if (index >= defaultMarkerIds.length)
128             index = defaultMarkerIds.length - 1;
129         if (useDefaultMarker && item.getMarker() == null){
130             item.setMarker(context.getResources().getDrawable(
131                     defaultMarkerIds[getAllItem().size()]));
132         }
133         super.addItem(item);
134     }
135
136     public void setLayoutId(int layoutId) {
137         this.layoutId = layoutId;
138     }
139
140     public void setUseDefaultMarker(boolean useDefaultMarker) {
141         this.useDefaultMarker = useDefaultMarker;
142     }
143
144     public void setOnTapListener(OnTapListener onTapListener) {
145         this.onTapListener = onTapListener;
146     }
147
148     public interface OnTapListener {
149         public void onTap(int index, View popupView);
150     }
151 }



  二、MainActivity,这是主界面,用来显示地图,创建MyPopupOverlay对象,在使用我写的MyPopupOverlay这个类时,需要遵循以下步骤:

  1. 创建MyPopupOverlay对象,构造函数为public MyPopupOverlay(Context context, Drawable marker, MapView mMapView),四个参数分别为当前的上下文、通用的Marker(这是ItemizedOverlay需要的,当不设置Marker时的默认Marker)以及百度地图对象。
  2. 设置自定义的弹出窗口内容的布局文件ID,使用的方法为public void setLayoutId(int layoutId)。
  3. 设置是使用自定义的Marker,还是预先写好的带有A-J字样的百度地图原装Marker,使用的方法为public void setUseDefaultMarker(boolean useDefaultMarker),只有当这个值为true且没有调用OverlayItem的setMarker方法为特定点设置Marker时,才使用原装Marker。
  4. 创建Marker所在的点,即分别创建一个个OverlayItem,然后调用public void addItem(OverlayItem item)或public void addItem(List<OverlayItem> items)方法来把这些OverlayItem添加到自定义的附加层上去。
  5. 为MyPopupOverlay对象添加onTap事件,当Marker被点击时,填充弹出窗口中的内容(也就是第2条中layoutId布局中的内容),设置方法为public void setOnTapListener(OnTapListener onTapListener),OnTapListener是定义在MyPopupOverlay中的接口,实现这个接口需要覆写public void onTap(int index, View popupView)方法,其中,index表示被点击的Marker(确切地说是OverlayItem)的索引,popupView是使用layoutId这个布局的View,也就是弹出窗口除了下面的小三角之外的部分。
  6. 把这个MyPopupOverlay对象添加到地图上去:mMapView.getOverlays().add(myOverlay);mMapView.refresh();

  下面是我的代码(MainActivity):

public class MainActivity extends Activity {

    private BMapManager mBMapMan = null;
    private MapView mMapView = null;
    private String keyString = "这里填入申请的KEY";

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        // TODO Auto-generated method stub
        super.onCreate(savedInstanceState);

        mBMapMan = new BMapManager(getApplication());
        mBMapMan.init(keyString, new MKGeneralHandler(MainActivity.this));  //MKGeralHandler是一个实现MKGeneralListener接口的类,详见百度的文档

        setContentView(R.layout.activity_main);  // activity_main.xml中就是百度地图官方文档提供的LinearLayout下面放一个MapView的布局
        mMapView = (MapView) findViewById(R.id.bmapsView);  // 获取地图MapView对象
        mMapView.setBuiltInZoomControls(true);
        final MapController mMapController = mMapView.getController();
        mMapController.setZoom(16);

        GeoPoint p1 = new GeoPoint(39113458, 117183652);  // 天大正门的坐标
        GeoPoint p2 = new GeoPoint(39117258, 117178252);  // 天大大活的坐标
        mMapController.animateTo(p1);

        //声明MyPopupOverlay对象
        MyPopupOverlay myOverlay = new MyPopupOverlay(
                MainActivity.this,
                getResources().getDrawable(R.drawable.icon_gcoding),
                mMapView);                    // 这是第1步,创建MyPopupOverlay对象
        myOverlay.setLayoutId(R.layout.popup_content);    // 这是第2步,设置弹出窗口的布局文件
        myOverlay.setUseDefaultMarker(true);          // 这是第3步,设置是否使用A-J的Marker

        OverlayItem item1 = new OverlayItem(p1, "", "");
        OverlayItem item2 = new OverlayItem(p2, "", "");

        List<OverlayItem> items = new ArrayList<OverlayItem>();
        items.add(item1);
        items.add(item2);

        myOverlay.addItem(items);          // 这是第4步,向MyPopupOverlay中依次添加OverlayItem对象,或存到链表中一次性添加
//        myOverlay.addItem(item2);

        final List<MapPopupItem> mItems = new ArrayList<MapPopupItem>();  // 这是暂时自己造的model对象,存储显示的数据
        MapPopupItem mItem = new MapPopupItem();
        mItem.setTitle("天津大学");
        // ...... 这里依次添加了地址、电话、标签、图片等信息
        mItems.add(mItem);
        mItem = new MapPopupItem();
        mItem.setTitle("天津大学大学生活动中心");
        // ...... 同样添加第二个点的地址、电话、标签、图片信息
        mItems.add(mItem);

        myOverlay.setOnTapListener(new OnTapListener() {

            @Override
            public void onTap(int index, View popupView) {    // 这是第5步,设置监听器,为popupView填充数据
                // TODO Auto-generated method stub
                MapPopupItem mItem = mItems.get(index);      // 这是存储model数据的数组,根据被点击的点的index获取具体对象

                TextView shopName = (TextView) popupView.findViewById(R.id.name);
                // ...... 依次获得视图中的各个控件(地址、电话、标签、图片等)

                shopName.setText(mItem.getTitle());
                // ...... 依次为这些控件赋上值(地址、电话、标签、图片等信息)
            }
        });

        mMapView.getOverlays().add(myOverlay);           // 最后一步,添加覆盖物层
        mMapView.refresh();
    }

    @Override
    protected void onDestroy() {
        mMapView.destroy();
        if (mBMapMan != null) {
            mBMapMan.destroy();
            mBMapMan = null;
        }
        super.onDestroy();
    }

    @Override
    protected void onPause() {
        mMapView.onPause();
        if (mBMapMan != null) {
            mBMapMan.stop();
        }
        super.onPause();
    }

    @Override
    protected void onResume() {
        mMapView.onResume();
        if (mBMapMan != null) {
            mBMapMan.start();
        }

        super.onResume();
    }
}

  这就是主要的思路和代码了,因为代码文件、资源文件弄得比较多,不大容易贴出来全部能直接运行的代码,而且布局文件里控件太多也不容易理解,就这么写了,如果大家有什么更好的方法,或者有什么好的建议,欢迎讨论和指正。
