frame的骗局

 2013/11/3 3:16:23  知明所以  博客园  我要评论(0)
  • 摘要:UIView真正意义上的属性:如果你刚刚开始接触IOS编程,刚刚接触UIKit,肯定会被frame,bounds,center,layer.anchorPoint,layer.position这些乱七八糟得属性折腾得心烦意乱.并且,聪明的你肯定早就发现,这些属性并不是独立的,比如frame和bounds,你改变一个必然会影响另一个,这就更加大了理解难度.我想通过这篇浅显的日志,和一个简单的Demo来表达出我对这些变量的理解.难免有偏差之处,欢迎拍砖.但是我能保证的是这些理解方式是实用的
  • 标签:

UIView 真正意义上的属性:

如果你刚刚开始接触IOS编程, 刚刚接触UIKit, 肯定会被 frame, bounds, center, layer.anchorPoint, layer.position 这些乱七八糟得属性折腾得心烦意乱. 并且,聪明的你肯定早就发现,这些属性并不是独立的, 比如framebounds, 你改变一个必然会影响另一个, 这就更加大了理解难度. 我想通过这篇浅显的日志,和一个简单的Demo来表达出我对这些变量的理解. 难免有偏差之处, 欢迎拍砖. 但是我能保证的是这些理解方式是实用的. 我个人也是看过网上很多日志对其有些微理解, 然后又通过写一个Demo来证明自己的想法.


其实, 受过10几年教育的你, 必然知道, 一个二维矩形, 只要有了{x,y,width,height}, 也就唯一确定了它的几何属性. 没错, 其实UIView里面也就这几个变量. 其他变量, 比如frame,bounds都是这些变量通过基本变量导出的.那么UIView拥有的真正意义上的属性有哪些呢?

UIView 真正意义上的属性:

  • bounds:
    bounds是一个CGRect. 他的size部分决定了UIView的大小,也就是,bounds.widthbounds.height决定了UIView的大小.你也可以说bounds.widthbounds.height就是UIViewwidthheight. bounds.xbounds.y决定了UIViewsubView的原点坐标.如果你更改了bounds.x或者bounds.y,UIView的位置和大小完全不为所动, 但是UIView的所有subView都会平移一段距离(-bounds.x,-bounds.y)(这一点我们会在下文做详细陈述).
  • center:
    望文生义(注意,这是个带贬义的词),他就是UIView的中心,也就是坐标点(view.width/2,view.height/2).但是,可恶的但是, 上句话仅仅在在一个UIView刚被创建的时候成立. 也就是,在刚刚创建UIView的时候,他恰好成立. 其实, center有它更重要的角色: 就是决定了UIView的位置. (但是,这个位置并不是我们常规意义上理解的(x,y). 在这里你先知道它来决定我们UIView的位置就好了.)

下面来看我们的第一个公式.

揭开frame的本质

我想,对于程序员的你,没有比比代码更直接的方式了吧?
下面就是UIView的属性frame的实现:

//代码1
-(CGRect) frame
{
     float x = center.x - 1/2 * bounds.width;
     float y = center.y - 1/2 * bounds.height;
     float width = bounds.width;
     float height = bounds.height;
     return CGRectMake(x, y, width, height);
}

-(void) setFrame:(CGRect) rect
{
    center.x = rect.x + 1/2 * rect.width;
    center.y = rect.y + 1/2 * rect.height;
    bounds.width = rect.width;
    bounds.height = rect.height;
}

下面来到实战演习:

//代码2
- (void)viewDidLoad
{
    [super viewDidLoad];
    testView = [[UIView alloc] initWithFrame:CGRectMake(100, 100, 50, 50)];
    testView.backgroundColor = [UIColor blueColor];
    [self.view insertSubview:testView atIndex:0];

    UIView* innerView = [[UIView alloc] initWithFrame:CGRectMake(23,23, 4, 4)];
    innerView.backgroundColor = [UIColor redColor];
    [testView addSubview:innerView];
}

初始状态,我们新建一个UIView,设置frame(100,100,50,50):
图1
Resize icon

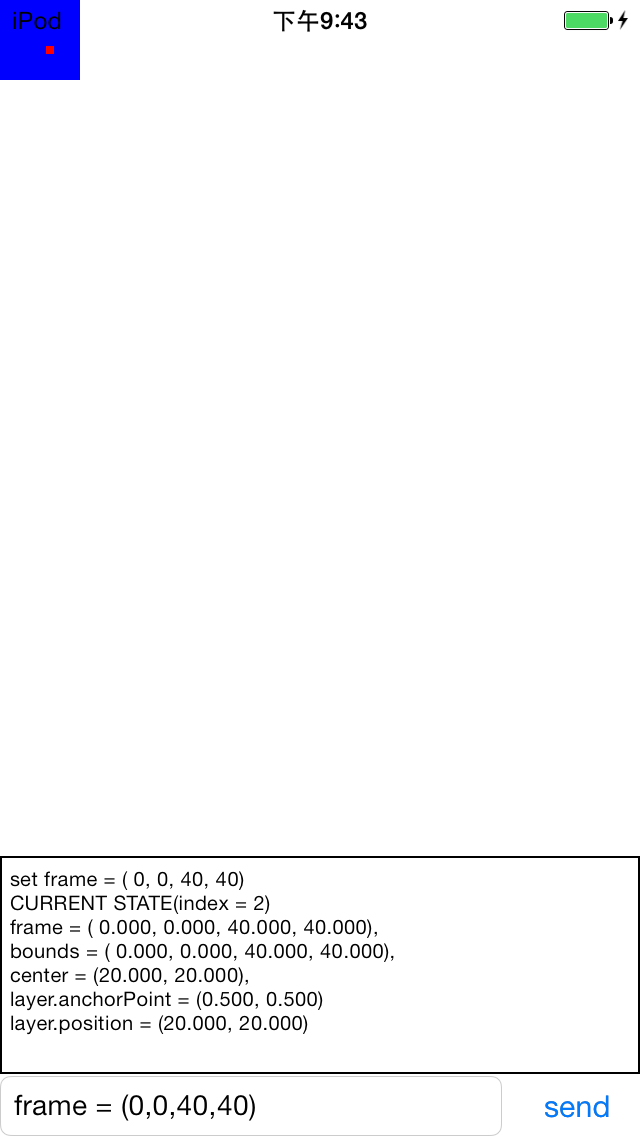

然后,我们改变frame

testView.frame = CGRectMake(0,0,40,40); //代码3

我们再看看各个属性的变化:
图2
Resize icon

没错,你看到了我们刚刚提到的center属性. 我们刚刚说过, 这个属性主要决定了UIView的位置. 所以当我们在setFrame:的时候会改变UIView的位置.
好吧, 既然我们见过center先生, 那就给您介绍一下吧, 也要给点面子是不?

center如何搞定了位置?

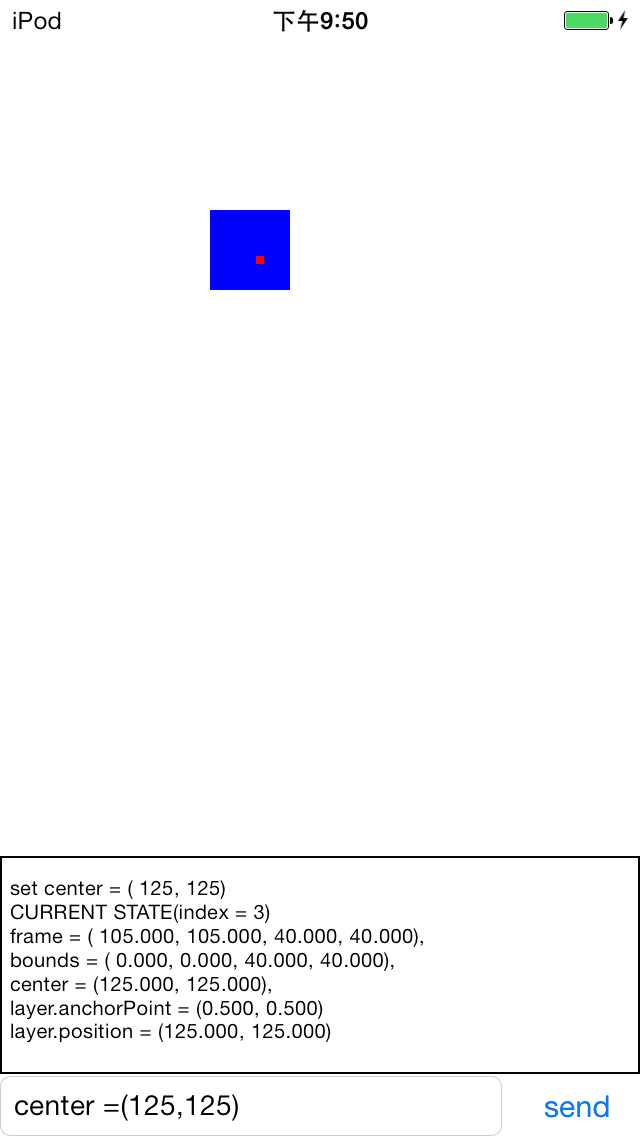

centerUIView的相关属性中主要决定UIView位置(跟大小相对), 我们在图2的基础上, 改变center:

testView.center = CGPointMake(125,125);//代码4

我们来看一下效果:
图3
Resize icon
看到了吧? testView的位置向左下移动了(125-0, 125-0)距离. 根据代码1, 我们可以看到, centerbounds属性是相互独立的. 也就是他们中间某一个发生了变化, 不会影响另一个. 这说明了什么? 说明我们改变center的时候, 仅仅会改变testView的位置, 而它的大小不会有任何改变.

好了, 到这里, testView位置大小问题,我们已经彻底解决了. 但是对于bounds小伙儿, 我们只关注了它的size部分, 忽略了他的origin部分. 不好意思, bounds小伙, 现在才想起你.

bounds的另一半

没图没真相, 我们首先来点料吧:
图4,图5
Resize icon 第二次设置bounds.origin(5)" src="/Upload/Images/2013110303/ABC51FDBAAB6084D.png" alt="Resize icon" />

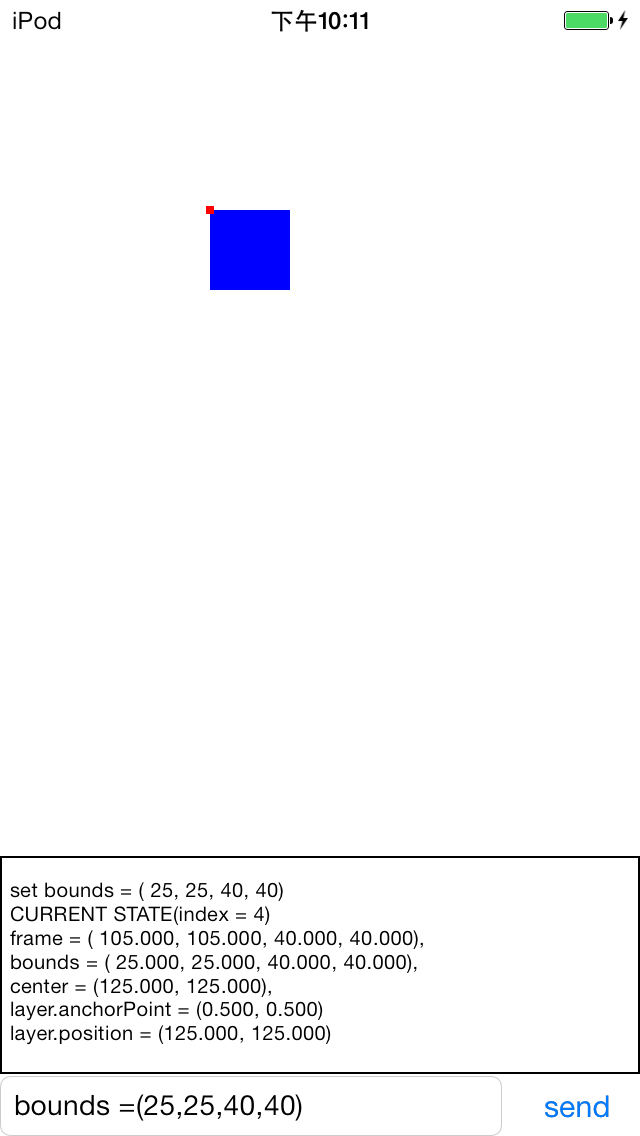

bounds.origin初始情况下为(0,0). 在左图,我们设置

testView.bounds = CGRectMak(25,25,40,40); //代码5

我们没有改变bounds.size(仍然是40,40), 只是修改了bounds.origin: 从(0,0)改变成(25,25).我们发现testView内部的小红点移动了(0-25,0-25)距离.(至于为设么这里是-25而不是25, 我也还没理解, 望高人指点.) 反正, 知道当你改变bounds.origin的时候, testView内部所有的subView都要想做相反方向的位移就对了.

在左图的基础上,再设置

testView.bounds = CGRectMak(-5,-5,40,40); //代码6

我们得到右图.

需要注意的是, 这里所有subViewframe是不会跟着改的, 还是原来的值. 我们可以这么理解: 设置testView.origin, 会改变所有孩子节点位置的基准点. 就比如, 我们把一辆车平移了, 而车里的方向盘发动机等"子组件"相对于汽车的坐标没有改变.

关于bounds, 还有一点要说: 当你的subView的某些部分落在了bounds定义的矩形之外, 那么这些落在矩形之外的部分, 便不能接受任何点击,踩踏,横扫等事件了....

#ifdefine 欺骗 明明知道某个事实,却故意隐瞒或窜改并加以传播
写到这里, 我其实要跟大家道一个歉, 因为我在上面对frame的定义欺骗了大家.
#endif

frame的定义并没有这么简单, 因为还搀插着第三者的关系: testView.layer.anchorPoint.
有请 anchorPoint 出场!

在墙上钉个钉子,就是anchorPoint

好了,我们重新定义framegetter/setter函数(其实就是把代码1的定义中所有的1/2改为view.layer.anchorPoint):

//代码7
-(CGRect) frame
{
     float x = center.x - layer.anchorPoint.x * bounds.width;
     float y = center.y - layer.anchorPoint.y * bounds.height;
     float width = bounds.width;
     float height = bounds.height;
     return CGRectMake(x, y, width, height);
}

-(void) setFrame:(CGRect) rect
{
    center.x = rect.x + layer.anchorPoint.x * rect.width;
    center.y = rect.y + layer.anchorPoint.y * rect.height;
    bounds.width = rect.width;
    bounds.height = rect.height;
}

因为anchorPoint的默认值是(0.5,0.5),所以如果你不改变anchorPoint,那么代码1就是正确的. 之所以在代码1里撒了一个谎, 是因为不想那么早把anchorPoint引出来.
现在,你既然知道了anchorPointframe之间的关系, 必然想知道它到底有什么用:

先给你一个直观印象: anchorPoint就是一个钉子,把一幅画钉在墙上. 以后你想做什么转动也好, 把相框拉伸也好, 这个点是绝对不会动的.
anchorPoint的默认值是(0.5,0.5). 也就是说默认情况下,你对testView作旋转和缩放, 都会以(bounds.size.width/2,bounds.size.height/2)为基准点.下面我们接着图5来看一个转化:

testView.transform = CGAffineTransformMakeScale(2, 2);//代码8

视图如下:
图6
Resize icon
我们看到,testView以中心点位固定点,等比例扩大了一倍.frame.origin也移动了(-20,-20). 跟我们的预期一样.
这里需要特别提醒各位的是: 当对testView进行了transform之后,我们再去设置frame, frame已经完全不理咱们了. 也就是说setFrame函数完全不工作了. 我们这个时候调用framegetter函数, 得到的是transform后的大小.如上图所示,变成了(85,85,80,80). 如果, 我们把scale恢复为1, 再改变anchorPoint的位置为(0,0), 然后再把testView放大一倍. 看看会发现什么:

//代码9
testView.transform = CGAffineTransformMakeScale(1, 1);
testView.layer.anchorPoint = CGPointMake(0,0)
testView.transform = CGAffineTransformMakeScale(2, 2);

下面三个图分别对应上面三行代码执行后的状态:

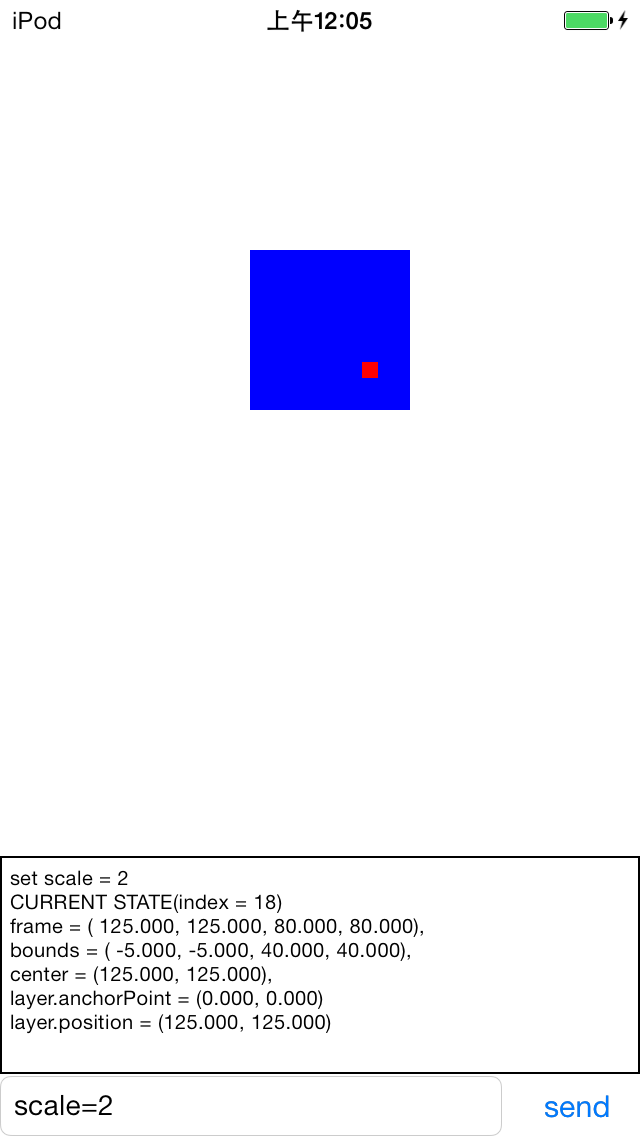

图7,图8,图9
Resize icon Resize iconResize icon

对于上面的运行结果, 我有几点说明:

  • 当我们改变anchorPoint的时候,center没有改变,那么根据代码7, frame也会随着发生改变. 您可以在图8中观察到这一变化.
  • 观察图8和图9的变化,你可以发现,这次缩放的中心点在左上角. 因为我们设置了anchorPoint = CGPointMake(0,0).
  • 如果您是对图像做旋转, anchorPoint也是旋转的中心

到此为止, 文章开始提到的属性都基本讲完了. 只剩下了layer.position. 如果你细心, 你会发现上面所有的图片中, layer.position === center, 没错, 任何时候他们都是相等的.

结尾

这里有博客中Demo的代码下载.如果我在博客中没有说明白, 您可以下载Demo仔细把玩. 相信你可以在实际操作中有更深刻的理解
Demo支持的在输入框中输入的语法有:

scale = number
center = ( number, number )
frame = (number, number, number, number )
bounds = (number, number, number, number)
center = (number, number)
position = (number, number) //layer.position
anchorPoint = (number, number) //layer.anchorPoint

Demo百度网盘下载
