今天断断续续的折腾了一下午到现在20:38，终于有点明白了。o(╯□╰)o

在Android开发中，我们往往对系统提供的控件并不是很满意，比如现在市面上很多应用的Tab都是一张图加上文本控件的形式。加入我们的页面上有5个tab，那么就有五个ImageView和五个TextView，看上去就有点恶心，从软件工程的重用性上来说也是不符合要求的。

前段时间，我看了一本《Android UI 基础教程》by：Jason Ostrander，里面提到一种<include>标签的形式可以有效的介绍xml中的重复代码，提高复用性。

但我使用<include>之后，xml中的代码确实减少了很多，但是在Java代码中，重复代码还是很多，仍然需要findViewById，然后给每个控件设置属性。

因为以上的情况，我认识到应该自己定义一个复合控件，设置属性的方法也直接封装起来，使用的时候就方便多了。人类果然是在进步啊O(∩_∩)O哈！

如何自定义控件呢？

本文讲述的是通过继承ViewGroup来自定义控件的，通过覆写onDraw方法来自定义控件的高端方式在下还没有接触……

光说如何实现的话，是非常简单的，就和你百度“Android 继承LinearLayout”后看到的大多数文章一样。

假设我们要自定义一个Tab控件，上面是一个ImageView，下面是一个TextView。

首先我们要写一个XML文件。tab.xml（/res/layout/tab.xml）代码如下

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >
    <ImageView
        android:id="@+id/imageview"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@drawable/ic_launcher"/>
    <TextView
        android:id="@+id/textview"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="default"/>
</LinearLayout>

然后你需要自己定义一个类，继承LinearLayout，当然你继承其它的ViewGroup也行。代码如下Tab.java（/src/view/Tab.java）：

public class Tab extends LinearLayout {

    public Tab(Context context, AttributeSet attrs) {
        super(context, attrs);

        LayoutInflater layoutInflater = (LayoutInflater)context.getSystemService(Service.LAYOUT_INFLATER_SERVICE);

        View v = layoutInflater.inflate(R.layout.tab, this, true);
    }
}

最后一步，是需要能直接使用我们写好的复合控件嘛，那么在需要的xml里加上<view.Tab/>标签就好了~（注意标签的名字是和自己定义的控件类的完整类名是一样的）

比如这样：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity" >
    <View
    　 class="view.Tab"
　　  android:layout_width="match_parent"
　　  android:layout_height="wrap_content"/>
    <view.Tab
        android:id="@+id/tab"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"/>
</LinearLayout>

上面两种方式都是可以的。

使用起来就是比较简单的了。但是，当我学会如何使用的时候就一直有一个疑惑，我自定义一个类继承LinearLayout，覆写一下构造函数，为什么它就可以把刚刚那个xml文件中的两个控件用上呢？它到底是什么样的原理。

这个不像Fragment那么好理解的样子，在学Fragment的时候，Fragment如果有视图的话，只需要覆写onCreateView方法返回一个View就好了，这个View就是Fragment的视图，非常的好理解。

探究的过程我就不细说了，我是通过给每个控件设置一个id，然后获取子控件，获取子控件的数量，把这些信息输出到Logcat来研究它的原理的。这里就说下我研究的一些结果与规律吧。

通过继承ViewGroup来自定义控件也有两种方式，一种是通过XML来加载控件，这种方式比较好。另一种则是通过纯Java代码来添加控件，这种方式就和Java的GUI没什么区别了。但两者是有一定的区别的。

通过纯Java代码来加载控件是比较好理解的。看下面的代码。

public class Tab extends LinearLayout {

    public Tab(Context context, AttributeSet attrs) {
        super(context, attrs);

        int count1 = getChildCount();//count1 -> 0

        TextView tv = new TextView(context);
        tv.setText("aaaaa");
        addView(tv);

        int count2 = getChildCount();//count2 -> 1
    }
}

通过Java代码来操作的话比较好理解，上面这个类是继承与LinearLayout的，LinearLayout是一个ViewGroup，然后往里面添加了一个TextView对象。这样当你在xml中写上<view.Tab/>的时候，编译器会先把XML转成二进制的形式变成对象，那么它自然会去new我们自定义的这个Tab类，并且执行它里面的构造函数，理所应当的给里面添加了一个TextView，这个和如下的XML代码是木有区别的。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/box"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="aaaaa"/>
</LinearLayout>

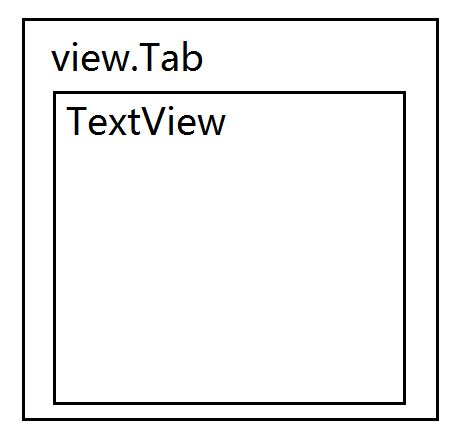

我们用一个图来表示刚刚实现的Tab类，它的结构层次。

那么通过加载XML文件的形式来自定义控件是怎么个实现方式呢。

它最关键的就在于调用inflate这个方法的时候。

LayoutInflater li = (LayoutInflater)context.getSystemService(Service.LAYOUT_INFLATER_SERVICE);

li.inflate(R.layout.tab, this, true);

第二行代码的意思是：扩充tab.xml布局，并将它附着于本类上。

也就是这行代码，相当于给Tab类绑定了一个XML的视图。当我了解到这行的作用后，我的困惑基本就解决了。

这行代码执行完成后，Tab对象就已经具有自己的视图的，当系统发现<view.Tab/>标签的时候，便会去找到Tab类，去实例化它，并调用它的构造函数，当执行完这句话之后，tab.xml的布局便会附着于Tab类自身（也就是附着于LinearLayout）。假设我们有如下的tab.xml。（留意给控件加的id）

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/box"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >
    <ImageView
        android:id="@+id/tab_icon"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:src="@drawable/ic_launcher"/>
    <TextView
        android:id="@+id/tab_text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="aaaaa"/>
</LinearLayout>

ok，如果我们使用<view.Tab/>后，所形成的视图层次结构应该是这样的。

很显然，通过扩充XML的方式自定义的控件，比通过java代码操作来自定义控件的方式多了一层ViewGroup。

还有一个需要注意的地方就是，inflate(R.layout.tab, this, true)第三个参数为true的时候，这个函数返回的是root，如果是false，则返回的xml的root。

就是说，当是true的时候，返回的是外层的LinarLayout，也就是Tab类本身，如果需要找到TextView，需要向下找两层。

当是false的时候，返回的是id为box的LinearLayout。

OK，到这里为止，我对于通过继承ViewGroup的方式来自定义控件的方式理解的比较好了。希望能帮到和我有相同困惑的少年。
