一：9patch图片介绍：

android的.9.png是android系统中一种特殊的图片格式，专门用来用来处理图片大小变化后（如拉伸）的失真，不正常，如我们看到的qq聊天中的文字气泡，不管你输入的文字多少，发送后背景气泡四边的圆角是不会变样的。图片经过9patch处理后保存后名为：xxx.9.png,打开时边缘会有一圈空像素边框，上面有黑线或黑点。制作工具在我们的android sdk文件夹中有，下面沦落凡间将来详细解说如果制作。

二：制作：

   1：打开android sdk文件夹在tools文件夹下可以找到一个draw9patch.bat的文件，双击运行，稍等一会，会出现如下窗口：

   2：鼠标按住图片拖到该窗口，窗口将分为左右两部分，左边为制作的原图，右边为上下，左右缩放后的效果：

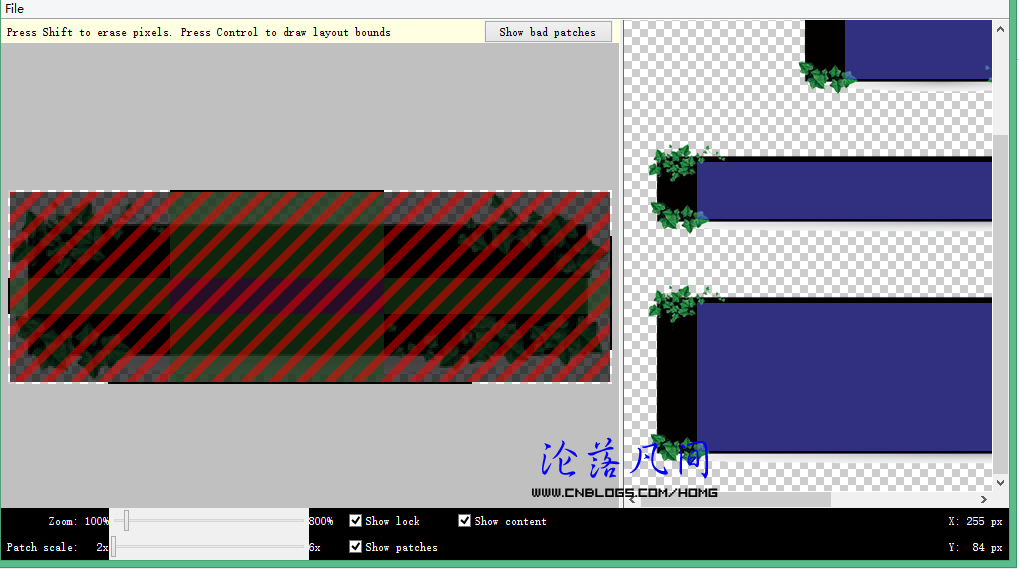

  可以看到下方有三个多选框，沦落凡间这里用全勾选来演示。

第一个“show lock”勾选后把鼠标放到图片制作区域（窗口左边）会显示如图的红色条纹，条纹区域为不可编辑区域。

第二个“show patches”勾选后在图片制作区域会有如图绿色的区域，为当图片大小变化后拉伸的区域，也就是说绿色外的区域不管图片如何变化都是不会补拉伸的（如上图的四个角）。

第三个“show content”勾选后在缩放预览区域（窗口右边）会用蓝色区域来标记显示内容（如文字）的区域。

下方两个进度条：“Zoom”为图片制作区域的显示大小。“patch scale”为图片缩放预览区域的缩放大小。

这下方的选项和进度条根据自身需求自行选择。

3：制作：

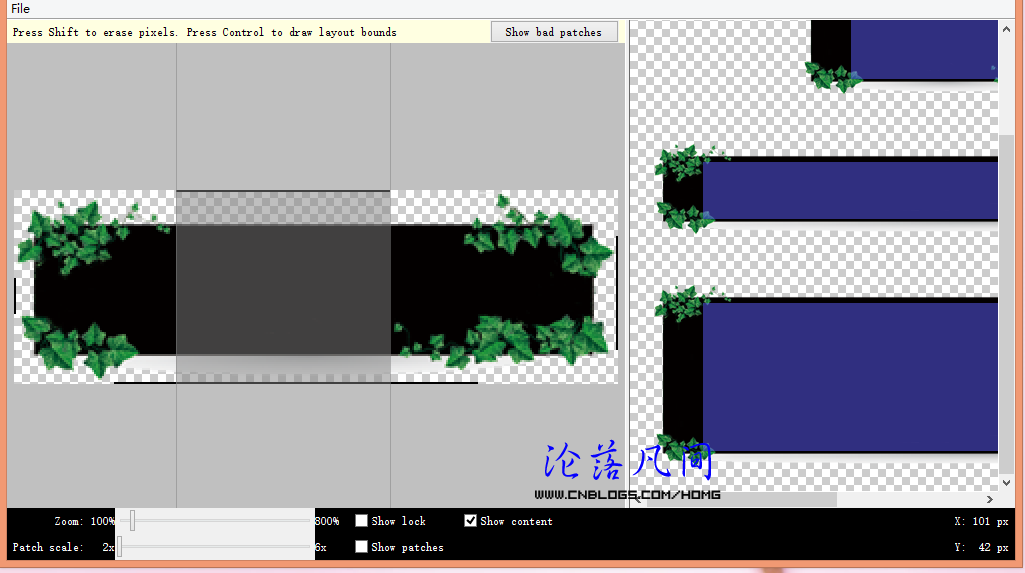

图片的边缘会有一圈透明像素，这是用来标记拉伸区域和内容区域的，用鼠标在边缘单击会出现一个黑点，鼠标放到黑点上会出现两条标尺线，放到标尺线上鼠标变成上下箭头可以拖动，手动后黑点变成黑线，如上图。

注意：左边，上边的黑线分别表示垂直和水平方向上的可拉伸区域。

      右边，下边的黑线分别表示垂直和水平方向上的内容显示区域。

      如果失误可按住shift键再鼠标单击或拖动来清除。

设置好后别忘了拖动下方的“patch scale”进度条来缩放预览效果。
