DataUml Design支持数据库生成模型，并支持外键关系，能够根据外键自动生成类与类之间的关系。 目前DataUML Design支持MS Server、MY SQL、Oracle和Access数据库，其它数据库待续。
DataUml Design支持数据库表生成类图，支持浏览数据库对象功能。
一、浏览数据库对象
1、选择要查看的数据库对象，鼠标右键，点击“连接”菜单。如下图7-1
图7-1

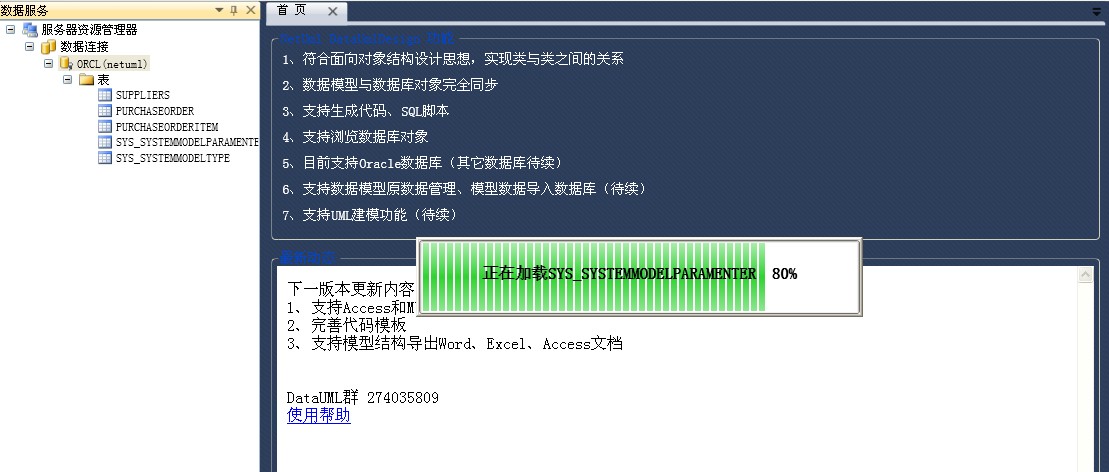

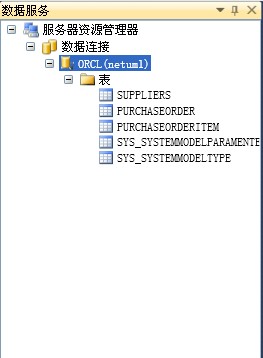

连接成功之后，加载数据库中所有表，如下图7-2
图7-2
2、再选择数据库节点对象，鼠标右键，出现如下菜单。图7-3
图7-3

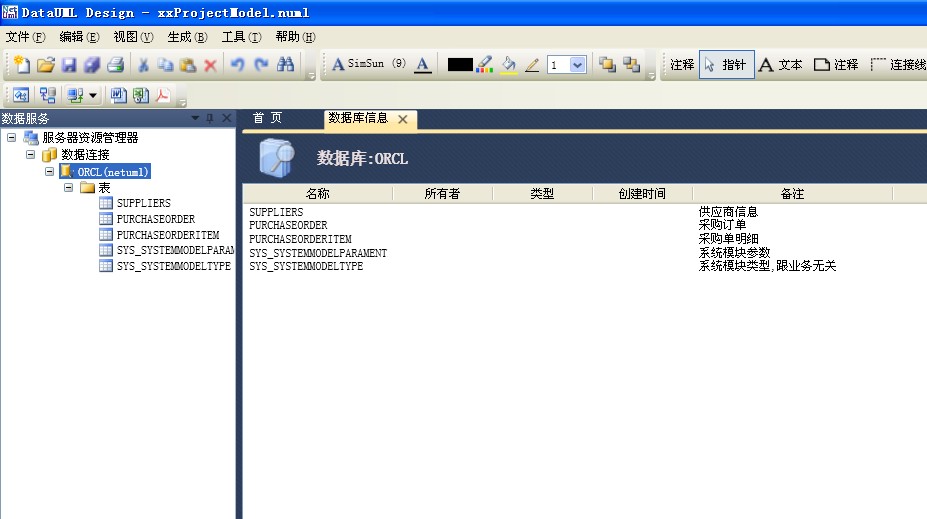

3、点击“浏览数据库”菜单，出现一个新窗口，显示所有数据表信息。如图7-4
图7-4
目前只显示数据表信息，视图信息在以后的版本中将实现。

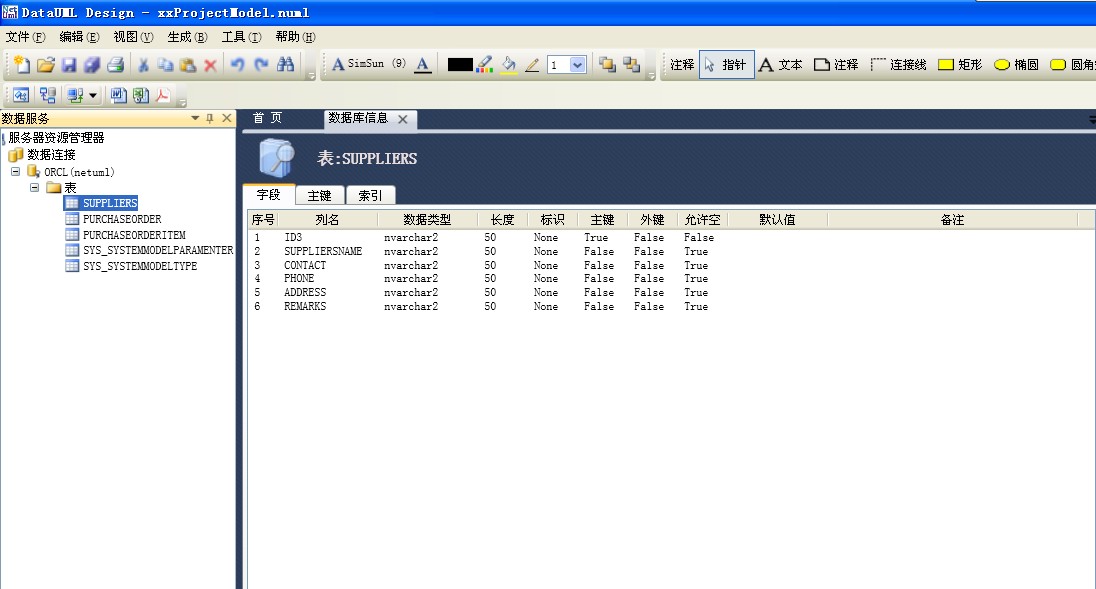

4、选择每个表节点，右边窗口中显示表结构所有信息，包括主外键和索引等信息。如下图7-5
图7-6
5、选择数据表节点，鼠标右键，弹出的菜单中，点击“加载列”，会在表节点下显示表的字段和键信息。如下图7-7
图7-7
二、数据库生成数据模型
1、添加数据库前面已经介绍过了，这里不再介绍了，选择要生成数据模型的数据库，如下图7-8，选择“ORCL”数据库。
图7-8
2、选中需要生成模型的数据库，鼠标右键，先点击“连接”，连接数据库之后，生成数据模型功能才可用，出现如下菜单。图7-9
图7-9
目前只支持生成C#和JAVA语言的模型，其它语言在以后的版本中将会支持。生成模型过程如下图7-10
图7-10
3、生成完成

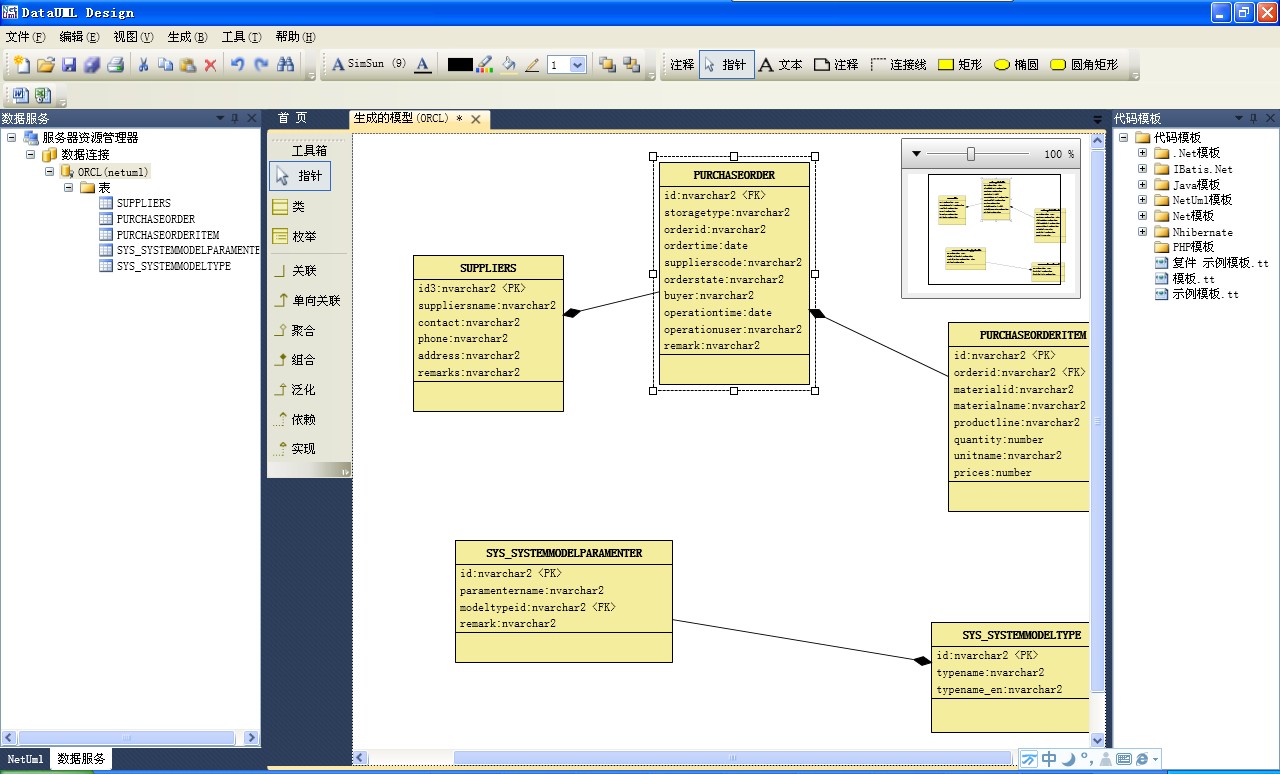

数据库生成模型完成之后的界面。图7-11
图7-11
