国外著名的电子产品拆解大师 iFixit 在 iPhone 5s 刚刚上市就为我们带来的金色版的拆解分析。我们知道苹果为 iPhone 5s 添加了新的 Apple ID 指纹识别传感器及 M7 处理器。那么新的产品在硬件上将会给我们带来哪些惊喜呢？让我们跟随 iFixit 的节奏一起来看看 iPhone 5s 的内部构造。

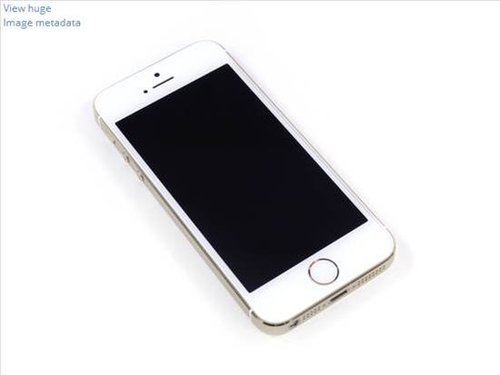

本次拆解的是人气火爆的“土豪金”版 iPhone 5s。

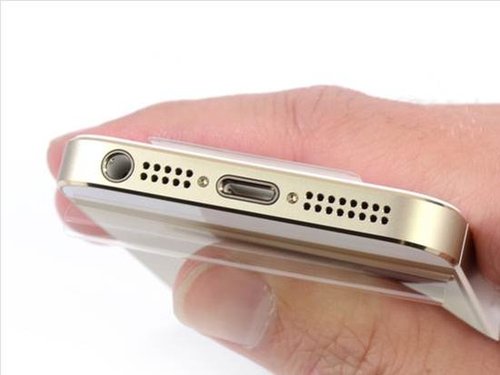

苹果继续用这种梅花螺丝，避免普通用户自行拆机。不过现在已经有很多专门的拆解工具。
用吸盘把屏幕跟后壳分离。

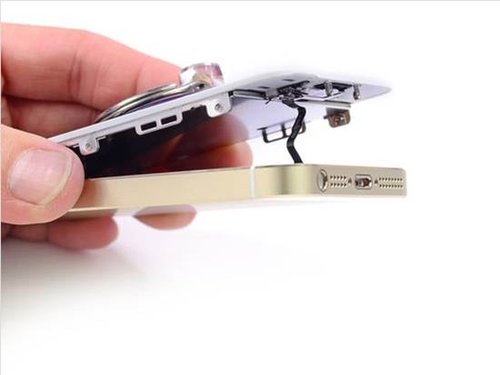

不能鲁莽地撬开，因为在 Home 键这里有一根电线连接到 Lightning 集成，用来连接 Touch ID 感应器的。用力过猛就很容易拉断，所以拆屏幕时除了用吸盘，还要用一把扁平的撬刀作为辅助。
打开屏幕后，我们看到 iPhone 5s 的内部其实跟 iPhone 5 没有太多的差别，最明显的可能就是电池那已经没有一块可供提起的标签了。

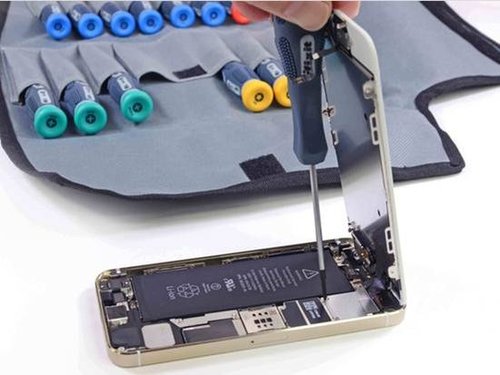

用工具把连接器上面的金属盖拆下来，它们是用螺丝固定的，拧开就行。接下来就开始拆电池了。64GB 金色 iPhone 5s 内部这块电池是由惠州市德赛锂电科技有限公司供应的，规格：3.8V - 5.92Wh - 1560mAh。
对比
iPhone 5：3.8V - 5.45Wh - 1440mAh，8 小时 3G 通话，待机 225 小时；
三星 Galaxy S4：3.8 V - 2600 mAh - 9.88 Wh，7 小时通话，待机 300 小时；
摩托罗拉 Moto X：3.8V - 2200mAh - 8.4Wh，24 小时混合使用。
好像不同的机型，其电池供应商都不同，16GB 灰色 iPhone 5s 用的又是新普科技股份有限公司的电池。

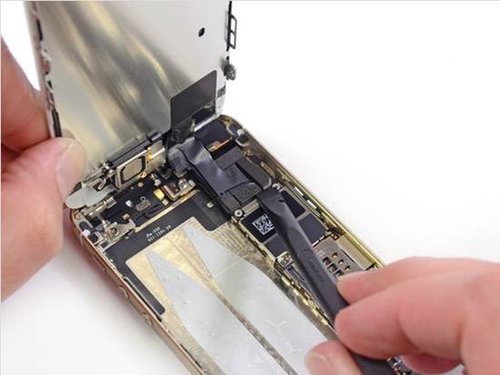

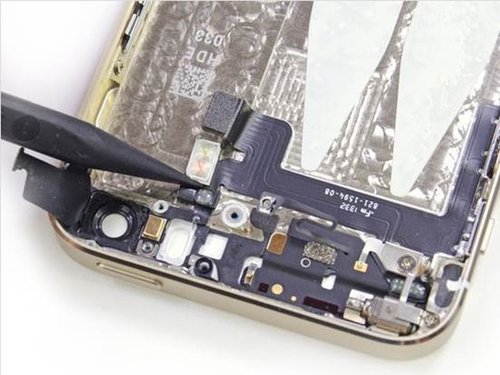

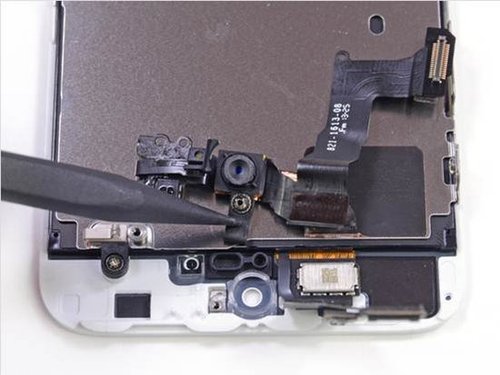

安全拆下电池，下一步就是拆屏幕了。拆屏幕的过程需要先拆 FaceTime 摄像头组件、数字转换器、LCD 电线，然后才能解放屏幕总成。

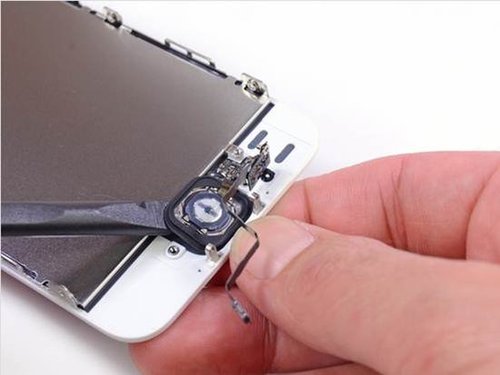

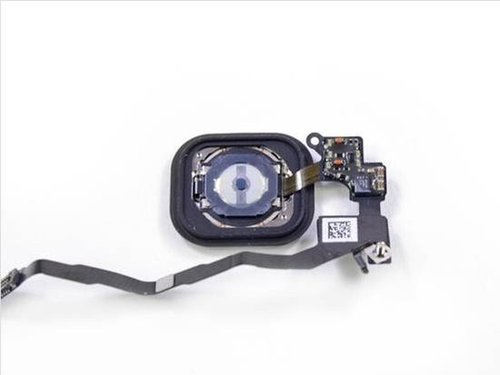

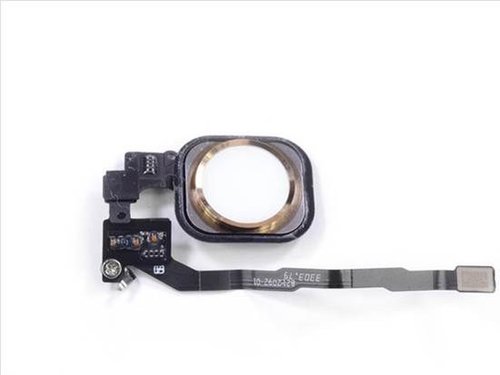

现在大家看到的就是 Home 键和 Touch ID 的拆解了。指纹识别技术由苹果收购的移动安全公司 AuthenTec 提供。
这就是 iSight 摄像头组件，背后印刷着 DNL333 41GRF 4W61W。据 Chipworks 分析，这个 DNL 标记，跟 iPhone 4s 和 iPhone 5 摄像头组件上的标记是相一致的，后两款设备都是用索尼 IMX145 摄像头。虽然 iPhone 5s 摄像头模块旁边的标记不同，但内部人士告诉我们 iPhone 5s 依然是用索尼的摄像头模块。但是 iPhone 5s 的 iSight 摄像头像素间距提升为 1.5 μ，所以不太可能还是 IMX145，可能是新一代的产品。摄像头模块下面印刷着 AW32 65BD 4511 b763。

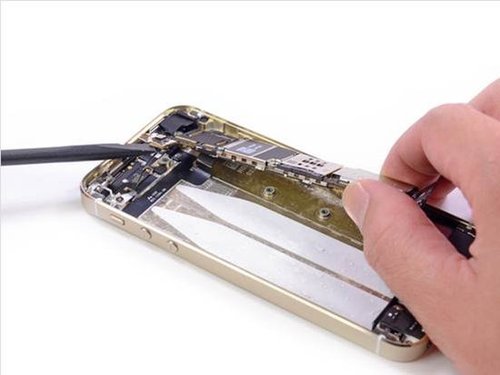

虽然 iPhone 5s 的内部零件跟 iPhone 5 的差别不大，但内部结构进行过优化，显得更加流线型。把那些连接天线的电线给去掉了，要是能把天线连接器从主板下面挪到上面来就更好了。

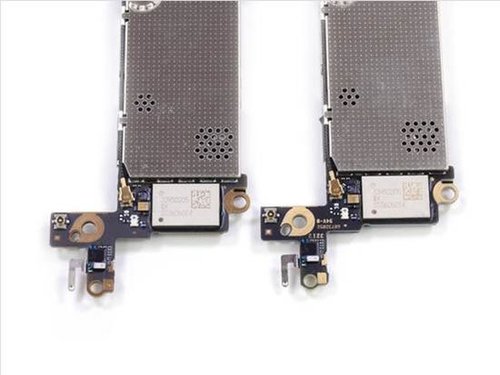

我们看到的这块应该是来自村田的 Murata 339S0205 Broadcom BCM4334 Wi-Fi 模块 16GB 和 64GB 两种机型的 Murata 电源模块是一样的，主板也一样，但是上面印刷的标记不同，说明苹果是给不同的代工厂制造主板。

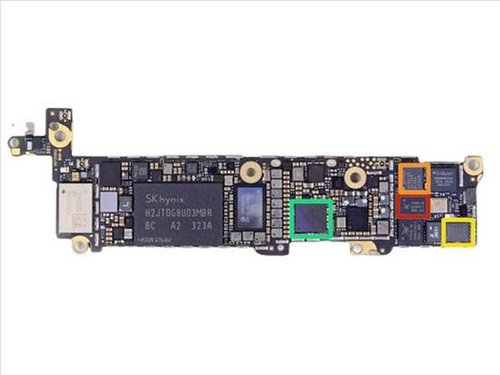

海力士的闪存：SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND flash
高通的电源管理器：Qualcomm PM8018 RF power management IC
Triquint TQM6M6224
Apple 338S1216
Broadcom BCM5976
德州仪器 Texas Instruments 37C64G1
Skyworks 77810
Skyworks 77355
Avago A790720
Avago A7900
Apple 338S120L

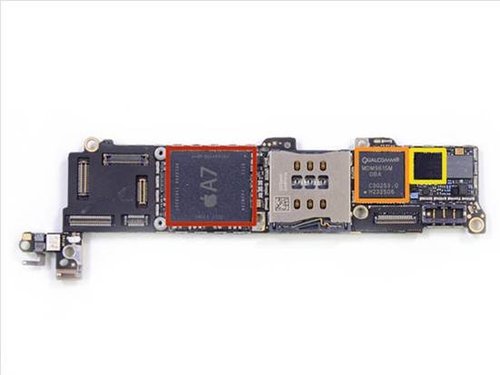

Apple A7 APL0698 SoC
高通 Qualcomm MDM9615M LTE 模块
高通 Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS 接收器
当我们开始寻找 M7 协处理器的时候并没有成功，似乎是苹果把它隐藏得很好，怎么也找不到。

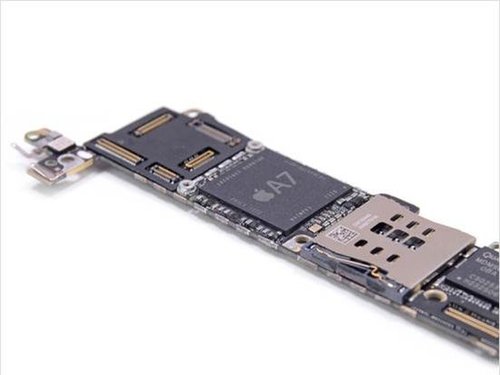

好了，是时候来看看 64 位的 A7 了。

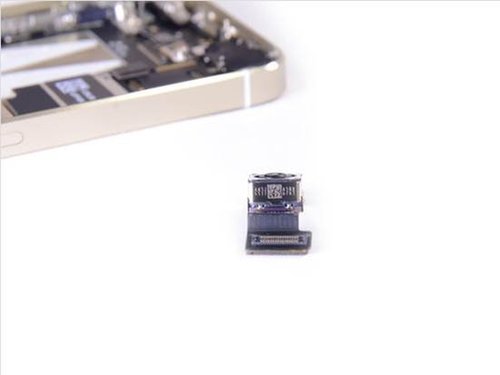

iSight 摄像头。

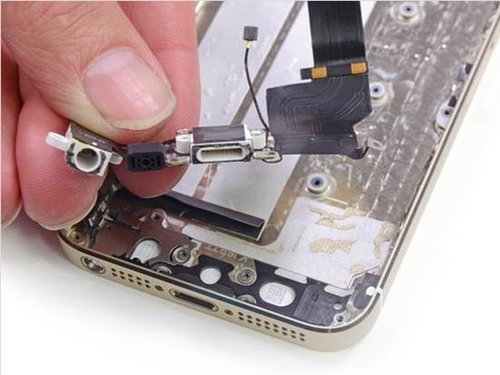

扬声器总成跟上一代的不太一样，它集成的零件更多一些。扬声器总成拆出来后，耳机孔、麦克风、Lightning 连接器也都很容易拆出来了。跟上一代一样，你必须一个一个更换这些零件，因为它们没有被设计成一个模块。

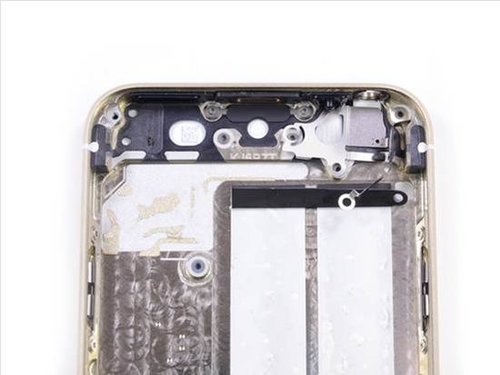

这是扬声器总成的排线，后壳的装配。
拆解完毕，最后让我们一起来看看拆解之后的 64GB 版“土豪金”iPhone 5s 全家福把。
整体来说，iPhone 5s 从显示屏更换、电池更换的角度来说变得更加简单。尤其是电池方面启用了 iPhone 5 采用了辅助拉条设计，并且使用了更多的粘合剂来进行电池的黏贴。另外当用户拆机时一定要特别小心 Apple ID 指纹传感器的线缆，因为如果凭借之前的经验很容易将其从插座中扯掉。
iPhone 5s 使用的特制螺丝依然并不容易拆下，总体来说 iPhone 5s 的维修成本要比之前几代的产品要更高一些。
