从今天开始，我们将学习如何使用Webservice进行二进制附件的传输，这一课题将分成两个部分：
l 第一部分实现Client上传一个附件到服务端，服务端接收Client传过来的二进制附件后保存至本地。
第二部分实现Client上传一个Java复杂类型，该复杂类型中有一个字段叫myPhoto，为一个jpg/gif附件，服务端接受该上传的复杂类型，并把其中的二进制字段中的图片保存至本地。
以下是我们要存取的图片（搞笑一下啊）
?
目标:
1． 客户端用Webservice上传一个二进制文件，服务端收到客户端request后把二进制附件读出，保存至本地
package ctsjavacoe.ws.fromjava;
import javax.jws.WebMethod;
import javax.jws.WebService;
import javax.xml.ws.Holder;
import java.io.*;
@WebService
public class MTOMSimple {
@WebMethod
public void echoData(Holder<byte[]> data) {
OutputStream os = null;
ByteArrayInputStream bin = null;
try {
bin = new ByteArrayInputStream(data.value);
if (data.value != null)
os = new FileOutputStream("D:/upload/jaxwsupload/echoData.jpg");
byte[] bytes = new byte[1024];
int c;
while ((c = bin.read(bytes)) != -1) {
os.write(bytes, 0, c);
}
os.close();
} catch (Exception e) {
e.printStackTrace();
} finally {
try {
if (os != null) {
os.close();
os = null;
}
} catch (Exception e) {
}
try {
if (bin != null) {
bin.close();
bin = null;
}
} catch (Exception e) {
}
}
}
}
该Service有一个方法：
public void echoData(Holder<byte[]> data)；
该方法中接收一个参数，该参数叫“Holder”，该方法在接受到客户端的上传请求后会从Holder类型的参数中导出以byte[]为类型的二进制流，然后写入Server端的D:\upload\jaxwsupload目录下，并且存成一个叫echoData.jpg文件。
在java中方法调用“以值调用（call by value）”，即是通过原始值的复制传递的（是使用的变量的复制，而不是原始值）。
如果形参是对象引用，此时形参引用改变了对象的域，或者调用了改变对象状态的方法，那么对于持有该对象引用的其他代码而言，该对象改变了。
也就是说，IN参数是Java因有的参数，而OUT、INOUT参数不是Java固有的。
而JAX-WS2.0是支持OUT、INOUT参数的。
Holder就提供了一个措施，为不可变的对象引用提供一个可变的包装，在java中支持引用传递。这样就使Java可以与支持INOUT、OUT参数的编程语言写的web service进行通信。
此处的Webservice Server端生成的全部详细过程请参见“第一天”教程中的描述。
1. 用wsgen来编译生成相关的java文件，wsdl文件与xsd文件；
2. 将编译时输出至wssrc目录的文件拷贝至src目录；
3. 修改WebContent\WEB-INF目录下的sun-jaxws.xml文件，加入：
<endpoint name='MTOMSimple'
implementation='ctsjavacoe.ws.fromjava.MTOMSimple'
url-pattern='/MTOMSimpleService' />
4．修改WebContent\WEB-INF目录下的web.xml加入：
<servlet>
<servlet-name>MTOMSimple</servlet-name>
<servlet-class>com.sun.xml.ws.transport.http.servlet.WSServlet</servlet-class>
<load-on-startup>2</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>MTOMSimple</servlet-name>
<url-pattern>/MTOMSimpleService</url-pattern>
</servlet-mapping>
5. 将JaxWSProject的WebContent目录下的文件拷贝至tomcat的webapps\JaxWSSample
目录下，并选择全部覆盖；
6．重启Tomcat；
7．打开一个IE浏览器，输入：
http://localhost:9090/JaxWSSample/MTOMSimpleService?wsdl ，这时应该可以看到正确的输出
?
?
此处的Webservice Client端生成的全部详细过程请参见“第一天”教程中的描述。
1.把Server端生成的wsdl与xsd拷贝至client工程的wsdl目录下
2.由于我们继续使用polling方式来书写异步的客户端调用，因此我们还需要打开binding.xml文件，更改一下：
<?xml version="1.0" encoding="UTF-8"?>
<bindings xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/"
wsdlLocation="wsdl/MTOMSimpleService.wsdl"
xmlns="http://java.sun.com/xml/ns/jaxws">
<bindings node="wsdl:definitions">
<enableAsyncMapping>true</enableAsyncMapping>
</bindings>
</bindings>
3.使用wsimport命令来生成client端调用时所需要的“句柄”
4.把生成的句柄中的MTOMSimpleService.java这个文件打开，编辑它，将里面两处Url url=……的地方改成你的Server端实际的Webservice的wsdl地址，而默认它是指向一个本地的wsdl文件的路径
?
package ctsjavacoe.ws.fromjava;
?
import com.sun.xml.ws.developer.JAXWSProperties;
?
import javax.xml.ws.BindingProvider;
import javax.xml.ws.Holder;
import javax.xml.ws.soap.SOAPBinding;
import javax.xml.ws.soap.MTOMFeature;
import javax.xml.transform.stream.StreamSource;
import javax.activation.DataHandler;
import java.io.File;
import java.io.InputStream;
import java.io.FileInputStream;
import java.awt.*;
import java.util.Arrays;
public class MTOMSimplePollingClient {
public static void testEcho(MTOMSimple port) throws Exception {
byte[] bytes = AttachmentHelper.getImageBytes(getImage("carrier.jpg"),
"image/jpeg");
Holder<byte[]> image = new Holder<byte[]>(bytes);
port.echoData(image);
if (image.value != null)
System.out.println("SOAP 1.1 testEcho() PASSED!");
else
System.out.println("SOAP 1.1 testEcho() FAILED!");
}
private static String getDataDir () {
return "d:/";
}
private static Image getImage(String imageName) throws Exception {
String location = getDataDir() + imageName;
System.out.println("image location=====>"+location);
return javax.imageio.ImageIO.read(new File(location));
}
?
public static void main(String[] args) {
try {
MTOMSimple port = new MTOMSimpleService()
.getMTOMSimplePort(new MTOMFeature());
if (port == null) {
System.out.println("TEST FAILURE: Couldnt get port!");
System.exit(-1);
}
?
// test echo
testEcho(port);
} catch (Exception ex) {
System.out.println("SOAP 1.1 MtomApp FAILED!");
ex.printStackTrace();
}
?
}
?
}
核心代码片段：
byte[] bytes = AttachmentHelper.getImageBytes(getImage("carrier.jpg"),
"image/jpeg");
Holder<byte[]> image = new Holder<byte[]>(bytes);
port.echoData(image);
if (image.value != null)
System.out.println("SOAP 1.1 testEcho() PASSED!");
else
System.out.println("SOAP 1.1 testEcho() FAILED!");
请注意这边的port.echoData…if…else…的用法。
在《1.2 javax.xml.ws.Holder的解释》中提到过，“Holder就提供了一个措施，为不可变的对象引用提供一个可变的包装，在java中支持引用传递”。
因此，当客户端调用完Service的echoData(Holder)后， 再去判断这个image是否为null，此时，如果Service端调用成功，它会把这个image回传给客户端（引用传递），如果调用失败，它会返回一个null值给客户端。
因此我们判断这个image是否为null即可知道Service端是否成功执行且没抛出任何异常。
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
AttachmentHelper是一个用于处理二进制图片文件的“工具类”，大家也可以根据这个类的设计思想写自己的处理相关二进制文件的“工具类”，该类的代码如下：
package ctsjavacoe.ws.fromjava;
import com.sun.xml.ws.util.ASCIIUtility;
import javax.xml.transform.stream.StreamSource;
import javax.imageio.ImageWriter;
import javax.imageio.ImageIO;
import javax.imageio.stream.ImageOutputStream;
import java.awt.*;
import java.awt.image.BufferedImage;
import java.awt.image.ImageObserver;
import java.awt.image.PixelGrabber;
import java.io.IOException;
import java.io.InputStream;
import java.io.ByteArrayOutputStream;
import java.util.ArrayList;
import java.util.Arrays;
import java.util.Iterator;
?
public class AttachmentHelper {
public static boolean compareStreamSource (StreamSource src1,
StreamSource src2) throws Exception {
if (src1 == null || src2 == null) {
System.out.println ("compareStreamSource - src1 or src2 null!");
return false;
}
InputStream is1 = src1.getInputStream ();
InputStream is2 = src2.getInputStream ();
if ((is1 == null) || (is2 == null)) {
System.out.println ("InputStream of - src1 or src2 null!");
return false;
}
return Arrays.equals (ASCIIUtility.getBytes (is1),
ASCIIUtility.getBytes (is2));
}
public static byte[] getImageBytes(Image image, String type)
throws IOException {
ByteArrayOutputStream baos = new ByteArrayOutputStream();
BufferedImage bufImage = convertToBufferedImage(image);
ImageWriter writer = null;
Iterator i = ImageIO.getImageWritersByMIMEType(type);
if (i.hasNext()) {
writer = (ImageWriter)i.next();
}
if (writer != null) {
ImageOutputStream stream = null;
stream = ImageIO.createImageOutputStream(baos);
writer.setOutput(stream);
writer.write(bufImage);
stream.close();
return baos.toByteArray();
}
return null;
}
private static BufferedImage convertToBufferedImage (Image image)
throws IOException {
if (image instanceof BufferedImage) {
return (BufferedImage)image;
?
} else {
MediaTracker tracker =
new MediaTracker (null/*not sure how this is used*/);
tracker.addImage (image, 0);
try {
tracker.waitForAll ();
} catch (InterruptedException e) {
throw new IOException (e.getMessage ());
}
BufferedImage bufImage = new BufferedImage (
image.getWidth (null),
image.getHeight (null),
BufferedImage.TYPE_INT_RGB);
?
Graphics g = bufImage.createGraphics ();
g.drawImage (image, 0, 0, null);
return bufImage;
}
}
public static boolean compareImages (Image image1, Image image2)
throws IOException {
if (image1 == null || image2 == null)
return false;
boolean matched = false;
Rectangle rect = new Rectangle (0, 0,
convertToBufferedImage (image1)
.getWidth (),
convertToBufferedImage (image1)
.getHeight ());
Iterator iter1 = handlePixels (image1, rect);
Iterator iter2 = handlePixels (image2, rect);
while (iter1.hasNext () && iter2.hasNext ()) {
Pixel pixel = (Pixel) iter1.next ();
if (pixel.equals ((Pixel) iter2.next ())) {
matched = true;
} else {
matched = false;
}
}
if (matched)
return true;
return false;
}
private static Iterator handlePixels (Image img, Rectangle rect) {
int x = rect.x;
int y = rect.y;
int w = rect.width;
int h = rect.height;
?
int[] pixels = new int[w * h];
PixelGrabber pg = new PixelGrabber (img, x, y, w, h, pixels, 0, w);
try {
pg.grabPixels ();
} catch (InterruptedException e) {
System.err.println ("interrupted waiting for pixels!");
return null;
}
if ((pg.getStatus () & ImageObserver.ABORT) != 0) {
System.err.println ("image fetch aborted or errored");
return null;
}
ArrayList tmpList = new ArrayList ();
for (int j = 0; j < h; j++) {
for (int i = 0; i < w; i++) {
tmpList.add (handleSinglePixel (x + i, y + j, pixels[j * w + i]));
}
}
return tmpList.iterator ();
}
private static Pixel handleSinglePixel (int x, int y, int pixel) {
int alpha = (pixel >> 24) & 0xff;
int red = (pixel >> 16) & 0xff;
int green = (pixel >> 8) & 0xff;
int blue = (pixel) & 0xff;
return new Pixel (alpha, red, green, blue);
}
private static class Pixel {
private int a;
private int r;
private int g;
private int b;
Pixel (int a, int r, int g, int b) {
this.a = a;
this.r = r;
this.g = g;
this.b = b;
}
protected boolean equals (Pixel p) {
if (p.a == a && p.r == r && p.g == g && p.b == b)
return true;
return false;
}
}
}
在d:\根目录下放一个carrier.jpg文件
?
ü 在d:盘下建立目录D:\upload\jaxwsupload
?

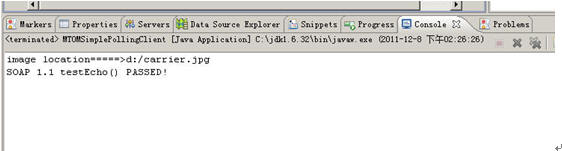

运行该客户端，得到如下输出：
?

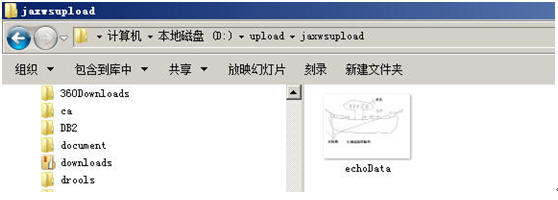

在得到上述PASSED!的输出信息后，我们就可以查看一下我们的D:\upload\jaxwsupload目录：
?
可以看到，图片已经通过服务端的Webservice生成至相应的目录，并改名叫echoData.jpg文件了。
MTOM 是一种机制，用来以原始字节形式传输包含 SOAP 消息的较大二进制附件，从而使所传输的消息较小。
提到MTOM消息优化传输机制，通常的实验结果是使用MTOM传输数据会提高大约33%的性能。 消息传输优化机制(MTOM) 标准允许将消息中包含的大型数据元素外部化，并将其作为无任何特殊编码的二进制数据随消息一起传送。MTOM消息会打包为多部分/相关 MIME 序列，放在SOAP 消息中一起传送。
MTOM 全称Message Transmission Optimization Mechanism，即消息传输优化机制。它提出的模型适用于大量数据的交互情况。针对Base64编码情况带来的开销提出的解决方案。当数据量小的时候，SOAP依然使用XML进行消息的传递。
但是在大量数据情况下，如果数据依然进行Base64编码,会带来33%的额外开销，这样的情况对于大量数据交换的情况是无法容忍的。MTOM 就是针对SOAP 消息传输的基础上提出的改进办法。对于大量数据的传递，不会进行进行Base64编码，而是直接以附件的二进制原始数据的形式封装在SOAP消息的MIME 部分，进行传输。SOAP 消息通过指向随其发送的 MIME 部分来引用二进制内容，另外包括SOAP基本的XML 数据，这些还是Base64编码。因为此模型与简单邮件协议SMTP 模型基本一致。
MTOM通过简化大量数据的编码过程，从而提高数据的处理效率。因为SOAP消息等必要的信息，MTOM 也有一些必要的开销。MTOM仅在二进制数据元素的大小超过大约 1 KB 时，才能体现出其优势
通过今天的学习，我们知道了如何使用javax.xml.ws.Holder结合jaxws的MTOM特性来通过client端给server端上传附件。
在第五天的教程中，将展示更强大的Java复杂类型混合二进制文件，实现真正意义上的“附件绑定上传”功能。
