在上篇文章中，我们理了一下基于外键关联的单向一对一关系。在这篇文章中，我们理一理“基于共享主键的单向一对一关系”，找出Entity Framework中正确的映射关系。

一、明确需求，也就是Entity Framework正确映射之后要达到的效果

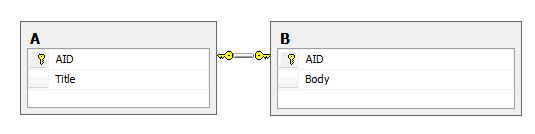

1）数据库结构要符合要求——共享主键。所下图所示，数据库中表A与表B的主键都是AID。

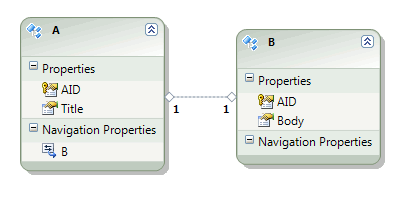

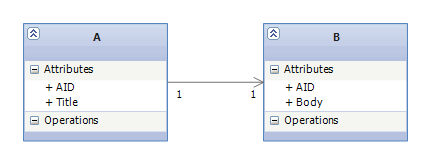

2）实体关系要符合要求——单向一对一关系。我们通过下面的UML类图来表达：

上图中只有A到B的关联箭头，这就是“单向”，这个箭头也表示A依赖B，在代码中的表现就是A有一个导航属性A.B。

上图中箭头两头的两个1就是“一对一”，存在一个A，必然存在一个对应的B；存在一个B，必然存在一个对应的A。

EDM中的实体关系要与UML类图中的关系一致。

实体A的定义：

class="cnblogs_code_copy">

public class A
{
    public int AID { get; set; }
    public string Title { get; set; }
    public B B { get; set; }
}

实体B的定义：

public class B
{
    public int AID { get; set; }
    public string Body { get; set; }
}

3）持久化操作要符合要求

只允许A与B一起进行持久化，测试代码如下：

var a = new A();
a.Title = "title test";
a.B = new B();
a.B.Body = "body test";
using (EfUnitOfWork ef = new EfUnitOfWork())
{
    ef.Set<A>().Add(a);
    ef.SaveChanges();
}

不允许A与B各自单独的持久化，测试代码如下：

//不允许的持久化操作
var a = new A();
a.Title = "title a";
using (EfUnitOfWork ef = new EfUnitOfWork())
{
    ef.Set<A>().Add(a);
    ef.SaveChanges();
}

var b = new B();
b.Body = "body b";
using (EfUnitOfWork ef = new EfUnitOfWork())
{
    ef.Set<B>().Add(b);
    ef.SaveChanges();
}

4）生成的SQL查询语句要符合要求

比如这样的查询：

using (EfUnitOfWork ef = new EfUnitOfWork())
{
    ef.Set<A>()
        .Include(a => a.B)
        .Where(a => a.AID == 1)
        .ToList();
}

生成的SQL查询语句应该是：

SELECT
[Extent1].[AID] AS [AID],
[Extent1].[Title] AS [Title],
[Extent2].[AID] AS [AID1],
[Extent2].[Body] AS [Body]
FROM  [dbo].[A] AS [Extent1]
INNER JOIN [dbo].[B] AS [Extent2] ON [Extent1].[B_AID] = [Extent2].[AID]
WHERE 1 = [Extent1].[AID]



二、用最笨的方法找出答案

这个最笨的方法是，对四种映射关系逐一进行测试，看哪个与我们想要的效果最一致。

下面我们分别来看看在不同的映射关系配置下Entity Framework的行为。

1）.HasRequired(a => a.B).WithMany();

FluentAPI:

protected override void OnModelCreating(DbModelBuilder modelBuilder)
{
    modelBuilder.Entity<B>().HasKey(b => b.AID);
    modelBuilder.Entity<A>().HasRequired(a => a.B).WithMany();
}

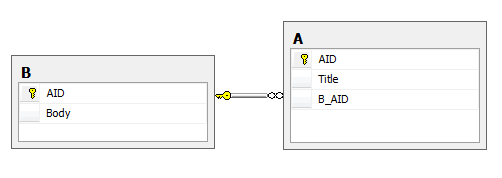

a) EF生成的数据库结构：

表A多了一个字段B_AID，并通过B_AID关联至表B的主键AID。数据库结构不一致，不符合要求。

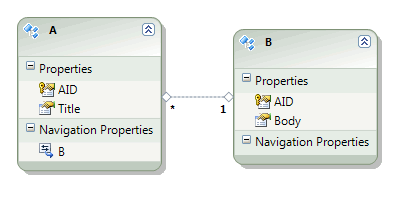

b) EF生成的EDM图：

EDM与UML中的关系定义不一致，这里是一对多关系，我要的是一对一关系，不符合要求。

c) 不允许实体A的单独持久化，但允许实体B的单独持久化，不符合要求。

d) 生成的SQL查询语句符合要求。

【小结】数据库结构不符合要求，实体关系不符合要求，持久化不符合要求，生成的SQL查询语句符合要求。

2）.HasRequired(a => a.B).WithOptional();

FluentAPI:

protected override void OnModelCreating(DbModelBuilder modelBuilder)
{
    modelBuilder.Entity<B>().HasKey(b => b.AID);
    modelBuilder.Entity<A>().HasRequired(a => a.B).WithOptional();
}

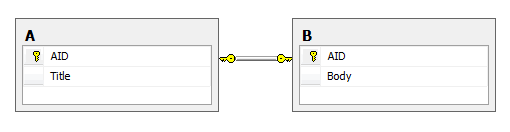

a) EF生成的数据库结构：

数据库结构符合要求。

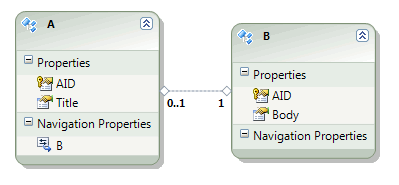

b) EF生成的EDM图：

关联的一端是0..1，也就是允许“存在一个B，不存在一个A”的情况，实体关系不符合要求。

c) 不允许实体A的单独持久化，但允许实体B的单独持久化，不符合要求。

d) 生成的SQL查询语句符合要求。

【小结】数据库结构符合要求，实体关系不符合要求，持久化不符合要求，SQL查询语句符合要求。

3）.HasRequired(a => a.B).WithRequiredDependent();

FluentAPI:

protected override void OnModelCreating(DbModelBuilder modelBuilder)
{
    modelBuilder.Entity<B>().HasKey(b => b.AID);
    modelBuilder.Entity<A>().HasRequired(a => a.B).WithRequiredDependent();
}

a) 生成的数据库结构与.WithOptional();一样，符合要求。

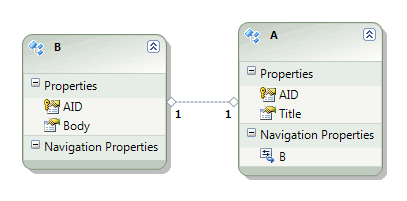

b) EF生成的EDM图：

实体关系是“单向一对一”关系，与UML类图一致。但类的摆放位置不一致，在EDM中，B在A的前面，也就是B是Principal，我们希望A是Pricipal，有点不一致。

c) 不允许实体A的单独持久化，但允许实体B的单独持久化，不符合要求。

d) 生成的SQL查询语句符合要求。

【小结】数据库结构符合要求，实体关系有点不符合要求（Pricipal不一致），持久化不符合要求，SQL查询语句符合要求。

4）.HasRequired(a => a.B).WithRequiredPrincipal();

FluentAPI:

protected override void OnModelCreating(DbModelBuilder modelBuilder)
{
    modelBuilder.Entity<B>().HasKey(b => b.AID);
    modelBuilder.Entity<A>().HasRequired(a => a.B).WithRequiredPrincipal();
}

a) 生成的数据库结构与.WithOptional();一样，符合要求。

b) EF生成的EDM图：

实体关系是“单向一对一”关系，与UML类图一致，A是Pricipal，符合要求。

c) 允许实体A的单独持久化，不允许实体B的单独持久化，不符合要求。

d) 生成的SQL查询语句：

SELECT
[Extent1].[AID] AS [AID],
[Extent1].[Title] AS [Title],
[Extent3].[AID] AS [AID1],
[Extent3].[Body] AS [Body]
FROM   [dbo].[A] AS [Extent1]
LEFT OUTER JOIN [dbo].[B] AS [Extent2] ON [Extent1].[AID] = [Extent2].[AID]
LEFT OUTER JOIN [dbo].[B] AS [Extent3] ON [Extent2].[AID] = [Extent3].[AID]
WHERE 1 = [Extent1].[AID]

我们想要的是INNER JOIN，这里却是两个LEFT OUTER JOIN，不符合要求。

等等。。。我们改一下查询的LINQ语句试试，改为：

using (EfUnitOfWork ef = new EfUnitOfWork())
{
    ef.Set<A>()
        .Include(a => a.B)
        .Where(a => a.B.AID == 1)//原来是a => a.AID == 1
        .ToList();
}

改过之后，生成的SQL查询语句符合要求：

[Extent1].[AID] AS [AID],
[Extent1].[Title] AS [Title],
[Extent2].[AID] AS [AID1],
[Extent2].[Body] AS [Body]
FROM  [dbo].[A] AS [Extent1]
INNER JOIN [dbo].[B] AS [Extent2] ON [Extent1].[AID] = [Extent2].[AID]
WHERE 1 = [Extent2].[AID]

【小结】数据库结构符合要求，实体关系符合要求，持久化不符合要求，SQL查询语句符合要求。



三、总结与分析

  数据库结构 实体关系 持久化 SQL查询语句 WithMany() 不符合 不符合 不符合 符合 WithOptional() 符合 不符合 不符合 符合 WithRequiredDependent() 符合 不符合 不符合 符合 WithRequiredPrincipal() 符合 符合 不符合 符合

从上面的表中可以出，成绩最好的是WithRequiredPrincipal()，但它有一个地方不符合要求， 就是允许实体A的单独持久化。

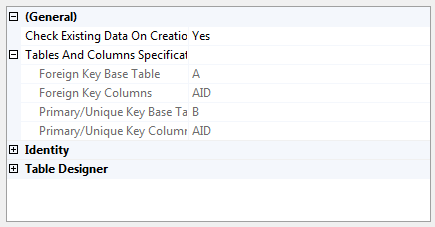

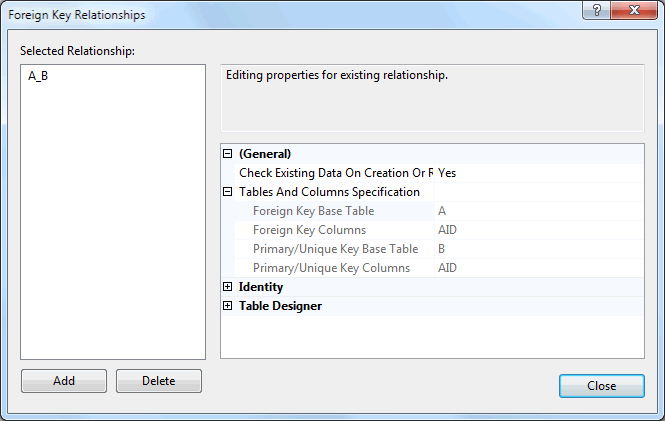

为什么实体B不能单独持久化？看数据库的外键关系就知道答案（A_B外键约束的功劳）：

那我们只要解决“不允许实体A的单独持久化”的问题，就能完成“基于共享主键的单向一对一关系”的完美映射。

既然数据库中不好下手，那就从实体类下手吧。给实体A的导航属性A.B加一个[Required]属性，在实体验证时就要求A.B必须有一个对应的实体B的实例。修改后的实体A的代码如下：

public class A
{
    public int AID { get; set; }
    public string Title { get; set; }
    [Required]
    public B B { get; set; }
}

经过努力，我们终于找到了最佳答案——

对于“基于共享主键的单向一对一”关系，Entity Framework中正确的映射关系定义是：

modelBuilder.Entity<A>().HasRequired(a => a.B).WithRequiredPrincipal();
