     上一节我们已经建立好了数据模型，那么怎么让数据模型和数据库进行同步呢？模型同步到数据库非常简单，只需要模型绑定到数据库即可。DataUml Design目前支持和Oracle与MS Server数据库进行同步。
    模型绑定到数据库这里就不再讲解了，不懂的请看上一节内容。
    1、同步数据表（模型同步到数据库）
          同步原则：①先同步主表，后同步子表。②数据库中表不存在则创建新表，表存在则修改表。
          这里我们同步顺序为：供应商信息->采购订单->采购明细

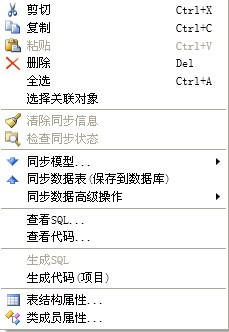

          1）、选择“供应商信息”单击右键选择“同步数据表（保存到数据库）”如图3-1,然后弹出提示对话框“同步到数据表之后不可撤消，是否要同步到数据表？”，选择“是”。数据表同步到数据库中。

         以下是同步数据表的日志
         供应商信息表
                [供应商信息]:开始同步到数据表
                [供应商信息]:创建表"Suppliers"成功
                [供应商信息]:添加表"Suppliers"备注成功
                [供应商信息]:创建主键"PK_Suppliers(ID)"成功
                [供应商信息]:同步到数据表结束
        采购订单表
                [采购订单]:开始同步到数据表
                [采购订单]:创建表"PurchaseOrder"成功
                [采购订单]:添加表"PurchaseOrder"备注成功
                [采购订单]:添加字段"ID"备注成功
                [采购订单]:添加字段"StorageType"备注成功
                [采购订单]:添加字段"OrderID"备注成功
                [采购订单]:添加字段"AgentsOrderNo"备注成功
                [采购订单]:添加字段"OrderTime"备注成功
                [采购订单]:添加字段"SuppliersCode"备注成功
                [采购订单]:添加字段"OrderState "备注成功
                [采购订单]:添加字段"Buyer"备注成功
                [采购订单]:添加字段"OperationTime"备注成功
                [采购订单]:添加字段"OperationUser"备注成功
                [采购订单]:创建主键"PK_PurchaseOrder(ID)"成功
                [采购订单]:创建唯一键"UK_OrderNo(OrderID)"成功
                [采购订单]:创建外键"fk_Suppliers_PurchaseOrder(ID)->Suppliers(ID);"成功
                [采购订单]:同步到数据表结束
       采购明细表
                [采购单明细]:同步到数据表结束
                [采购单明细]:开始同步到数据表
                [采购单明细]:创建表"PurchaseOrderItem"成功
                [采购单明细]:添加表"PurchaseOrderItem"备注成功
                [采购单明细]:创建主键"PK_PurchaseOrderItem(ID)"成功
                [采购单明细]:创建外键"fk_Order_Item(OrderID)->PurchaseOrder(OrderID);"成功
                [采购单明细]:同步到数据表结束
          同步完成之后，数据模型会记录和数据表绑定的信息。

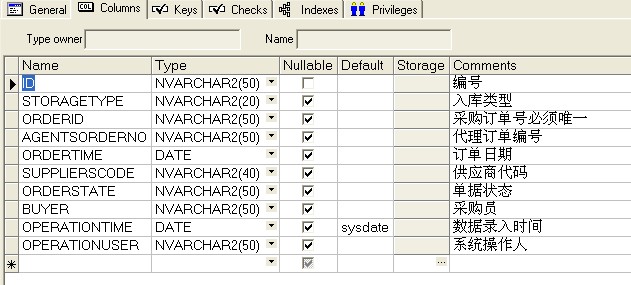

          大家可以用PLSQL看看数据库中是否已创建了表。如下图

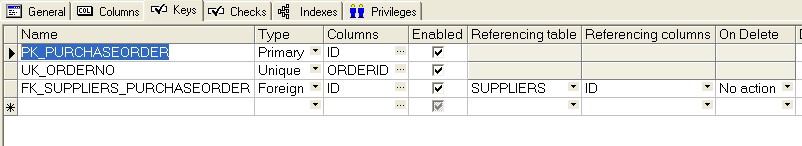

图为“采购订单”的键信息

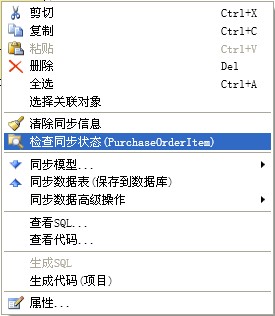

          模型中类和数据表绑定之后，选中类右键菜单中“清除同步信息”和“检查同步状态”变成可用。如图3-2

    2、检查同步状态
           下面以“采购订单”为例：
          1）、模型新增个字段
                   在“采购订单”中新增一个字段“备注”，然后选中类，单击鼠标右键选择“检查同步状态”菜单，出现如下提示：
                        [采购订单]:开始检查
                        [采购订单]:数据表中不存在字段【Remark】
                        [采购订单]:检查结束
                   说明数据表中不存在字段Remark
          2）、模型修改字段属性
                   在“采购订单”中修改字段“采购员”的长度为51、默认值为gust、备注为“采购员备注”，然后单击鼠标右键选择“检查同步状态”菜单，出现如下提示：
                     [采购订单]:开始检查
                     [采购订单]:数据表中字段【Buyer】的长度与模型的字段长度不一致
                     [采购订单]:数据表中字段【Buyer】备注与模型备注不一致
                     [采购订单]:数据表中字段【Buyer】的默认值与模型的默认值不一致
                     [采购订单]:数据表中不存在字段【Remark】
                     [采购订单]:检查结束
          3）、模型删除一个字段
                   在“采购订单”中删除“代理订单号”字段，然后单击鼠标右键选择“检查同步状态”菜单，出现如下提示：
                    [采购订单]:开始检查
                    [采购订单]:模型中不存在属性为【AGENTSORDERNO】的字段
                    [采购订单]:数据表中字段【Buyer】的长度与模型的字段长度不一致
                    [采购订单]:数据表中字段【Buyer】备注与模型备注不一致
                    [采购订单]:数据表中字段【Buyer】的默认值与模型的默认值不一致
                    [采购订单]:数据表中不存在字段【Remark】
                    [采购订单]:检查结束
          4）、模型中增加表唯一键
                   在“采购订单”中添加唯一键名UK_test，然后单击鼠标右键选择“”菜单，出现如下提示：
                    [采购订单]:开始检查
                    [采购订单]:模型中不存在属性为【AGENTSORDERNO】的字段
                    [采购订单]:数据表中字段【Buyer】的长度与模型的字段长度不一致
                    [采购订单]:数据表中字段【Buyer】备注与模型备注不一致
                    [采购订单]:数据表中字段【Buyer】的默认值与模型的默认值不一致
                    [采购订单]:数据表中不存在字段【Remark】
                    [采购订单]:数据表唯一键信息与模型唯一键信息不一致
                    [采购订单]:检查结束
                 修改模型中“采购订单”结构时，并没有同时修改数据表结构，为了让他们同步，这时可以利用“同步数据表”操作来完成，具体操作如下：
                 选中修改了的类结构，单击鼠标右键选择“同步数据表”菜单，出现如下提示：
                    [采购订单]:开始同步到数据表
                    [采购订单]:更新表字段"Buyer"数据类型和长度nvarchar2(51)成功
                    [采购订单]:更新表字段"Buyer"的备注"采购员备注"成功
                    [采购订单]:更新表字段"Buyer"默认值gust成功
                    [采购订单]:添加表字段"Remark"成功
                    [采购订单]:表主键：PK_PURCHASEORDER(ID)
                    [采购订单]:表唯一键：UK_ORDERNO(ORDERID);
                    [采购订单]:创建唯一键"UK_test"成功
                    [采购订单]:表的外键信息为：[PurchaseOrder(ID)->SUPPLIERS(ID)]
                    [采购订单]:数据表列"AGENTSORDERNO"与模型不匹配，使用高级操作可删除不匹配的列
          "同步数据表"操作不会删除数据表中的列，要删除数据表中的列请使用“同步高级操作”功能。
    3、同步高级操作

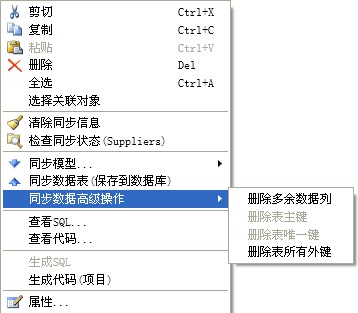

          同步高级操作会删除数据表中的列，不管数据表中有没有数据，都会删除，还可以删除数据表的所有外键。如下图3-3

         我们还是以“采购订单”为例，前面操作中删除了“采购订单”结构中的“代理订单号”，而数据表中存在“代理订单号”这一列，这时我们可以用高级操作来完成它。
         选中“采购订单”，鼠标右键菜单中单击“同步数据高级操作”的子菜单“删除多余数据列”，提示信息如下：
            [采购订单]:同步到数据表结束
            [采购订单]:删除数据列"AGENTSORDERNO"成功
            [采购订单]:删除数据列完毕
          此时数据库中“采购订单表”的数据列“代理订单号”也删除了，我们可以用“检查同步状态”功能看看模型和数据表是否信息一致。
    4、同步模型（数据库同步到模型）
         当模型中的类和数据库中的表绑定了的时候，如果你不知道模型中的类结构是否最新的信息，想要以数据库中的表结构信息为准，这时你可以把数据表中的结构同步到模型中的类当中去。

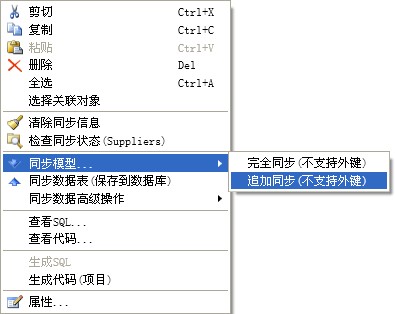

         同步模型分为两种方式：完全同步和追加同步。如图：3-4
         ①完全同步：以数据库中的表结构为准，完全更新到模型中的类结构当中去。此时模型类和数据表结构信息完全一致。如果模型中的类结构字段和数据库中表的字段不匹配，会自动删除模型类中不匹配的字段。
         ②追加同步：以数据库中的表结构为准，完全更新到模型中的类结构当中去。此时模型类和数据表结构信息可以不一致，模型中类的结构信息会大于或等于数据表结构的信息。如果模型中的类结构字段和数据库中表的字段不匹配，系统不会删除模型类中不匹配的字段，只会以追加的方式更新或添加新的信息。

         下面我们来举个例子
          1）、删除模型中“供应商信息”类。
          2）、添加一个新类到模型中。如图3-5

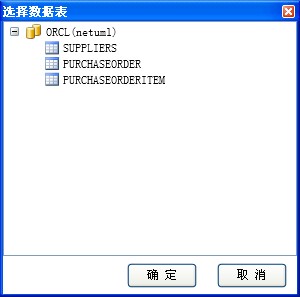

          3）、选中新添加的类，鼠标右键选择“同小模型...”中的子菜单“完全同步”，此时会弹出一个对话框，让你选择一张表，如图3-6，这里我们选择Suppliers(供应商信息)表。

          4）、点击“确定”之后，可以看到同步过来的数据表结构信息，如图3-7

    5、清除同步信息
          模型中的类和数据库中的表是绑定在一起的，如果想清除绑定信息，选中模型中的类，右键选择“清除同步信息”即可。
          为何要有“清除同步信息” 这个功能呢?
          如果模型中的类和数据库中的表绑定了，但数据库中的表被删除了，如果再想同步模型到数据表中就会出错，系统会提示找不到数据表，此时可以用“清除同步信息” 功能来清除绑定信息，然后模型同步到数据库中去的时候系统会创建一张新表。
