从Java视角
理解系统结构连载, 关注我的微博了解
最新动态:http://weibo.com/coderplay
众所周知, CPU是计算机的大脑, 它负责执行程序的指令;
内存负责存数据, 包括程序自身数据. 同样大家都知道, 内存比CPU慢很多. 其实在30年前, CPU的频率和内存总线的频率在同一个级别, 访问内存只比访问CPU寄存器慢一点儿. 由于内存的发展都到技术及成本的
限制, 现在获取内存中的一条数据大概需要200多个CPU周期(CPU cycles), 而CPU寄存器一般情况下1个CPU周期就够了.
CPU缓存
网页浏览器为了加快速度,会在本机存缓存以前浏览过的数据; 传统数据库或
NoSQL数据库为了加速查询, 常在内存设置一个缓存, 减少对磁盘(慢)的IO. 同样内存与CPU的速度相差太远, 于是CPU设计者们就给CPU加上了缓存(CPU Cache). 如果

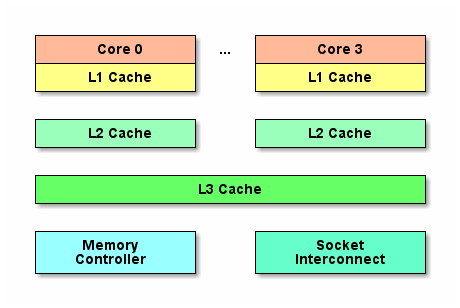

你需要对同一批数据操作很多次, 那么把数据放至离CPU更近的缓存, 会给程序带来很大的速度提升. 例如, 做一个循环计数, 把计数变量放到缓存里,就不用每次循环都往内存存取数据了. 下面是CPU Cache的简单示意图.
随着
多核的发展, CPU Cache分成了三个级别: L1, L2, L3. 级别越小越接近CPU, 所以速度也更快, 同时也代表着容量越小. L1是最接近CPU的, 它容量最小, 例如32K, 速度最快,每个核上都有一个L1 Cache(准确地说每个核上有两个L1 Cache, 一个存数据 L1d Cache, 一个存指令 L1i Cache). L2 Cache 更大一些,例如256K, 速度要慢一些, 一般情况下每个核上都有一个独立的L2 Cache; L3 Cache是三级缓存中最大的一级,例如12MB,同时也是最慢的一级, 在同一个CPU插槽之间的核共享一个L3 Cache.
从CPU到 大约需要的CPU周期 大约需要的时间(单位ns)寄存器1 cycleL1 Cache~3-4 cycles~0.5-1 nsL2 Cache~10-20 cycles~3-7 nsL3 Cache~40-45 cycles~15 ns跨槽传输~20 ns内存~120-240 cycles~60-120ns
感兴趣的同学可以在Linux下面用cat /proc/cpuinfo, 或Ubuntu下lscpu看看自己机器的缓存情况, 更细的可以通过以下命令看看:
$ cat /sys/devices/system/cpu/cpu0/cache/index0/size
32K
$ cat /sys/devices/system/cpu/cpu0/cache/index0/type
Data
$ cat /sys/devices/system/cpu/cpu0/cache/index0/level
1
$ cat /sys/devices/system/cpu/cpu3/cache/index3/level
3
就像数据库cache一样, 获取数据时首先会在最快的cache中找数据, 如果没有命中(Cache miss) 则往下一级找, 直到三层Cache都找不到,那只要向内存要数据了. 一次次地未命中,代表取数据消耗的时间越长.
缓存行(Cache line)
为了高效地存取缓存, 不是简单随意地将单条数据写入缓存的. 缓存是由缓存行组成的, 典型的一行是64字节. 读者可以通过下面的shell命令,查看cherency_line_size就知道知道机器的缓存行是多大.
$ cat /sys/devices/system/cpu/cpu0/cache/index0/coherency_line_size
64
CPU存取缓存都是按行为最小单位操作的. 在这儿我将不提及缓存的associativity问题, 将问题简化一些. 一个Java long型占8字节, 所以从一条缓存行上你可以获取到8个long型变量. 所以如果你访问一个long型数组, 当有一个long被加载到cache中, 你将无消耗地加载了另外7个. 所以你可以非常快地遍历数组.
实验及分析

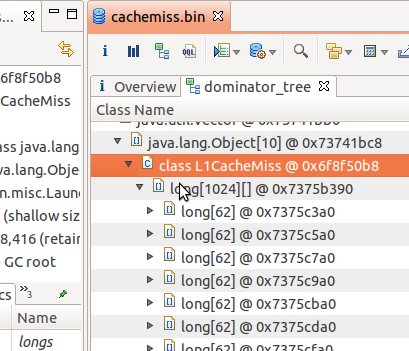

我们在Java编程时, 如果不注意CPU Cache, 那么将导致程序效率低下. 例如以下程序, 有一个二维long型数组, 在我的32位笔记本上运行时的内存分布如图:
32位机器中的java的数组对象头共占16字节(详情见 链接), 加上62个long型一行long数据一共占512字节. 所以这个二维数据是顺序排列的.
public class L1CacheMiss {
private static final int RUNS = 10;
private static final int DIMENSION_1 = 1024 * 1024;
private static final int DIMENSION_2 = 62;
private static long[][] longs;
public static void main(String[] args) throws Exception {
Thread.sleep(10000);
longs = new long[DIMENSION_1][];
for (int i = 0; i < DIMENSION_1; i++) {
longs[i] = new long[DIMENSION_2];
for (int j = 0; j < DIMENSION_2; j++) {
longs[i][j] = 0L;
}
}
System.out.println("starting....");
final long start = System.nanoTime();
long sum = 0L;
for (int r = 0; r < RUNS; r++) {
// for (int j = 0; j < DIMENSION_2; j++) {
// for (int i = 0; i < DIMENSION_1; i++) {
// sum += longs[i][j];
// }
// }
for (int i = 0; i < DIMENSION_1; i++) {
for (int j = 0; j < DIMENSION_2; j++) {
sum += longs[i][j];
}
}
}
System.out.println("duration = " + (System.nanoTime() - start));
}
}
编译后运行,结果如下
$ java L1CacheMiss
starting....
duration = 1460583903
然后我们将22-26行的
注释取消, 将28-32行注释, 编译后再次运行,结果是不是比我们预想得还糟?
$ java L1CacheMiss
starting....
duration = 22332686898
前面只花了1.4秒的程序, 只做一行的对调要运行22秒. 从上节我们可以知道在加载longs[i][j]时, longs[i][j+1]很可能也会被加载至cache中, 所以立即访问longs[i][j+1]将会命中L1 Cache, 而如果你访问longs[i+1][j]情况就不一样了, 这时候很可能会产生 cache miss导致效率低下.
下面我们用perf来验证一下,先将快的程序跑一下.
$ perf stat -e L1-dcache-load-misses java L1CacheMiss
starting....
duration = 1463011588
Performance counter stats for 'java L1CacheMiss':
164,625,965 L1-dcache-load-misses
13.273572184 seconds time elapsed
一共164,625,965次L1 cache miss, 再看看慢的程序
$ perf stat -e L1-dcache-load-misses java L1CacheMiss
starting....
duration = 21095062165
Performance counter stats for 'java L1CacheMiss':
1,421,402,322 L1-dcache-load-misses
32.894789436 seconds time elapsed
这回产生了1,421,402,322次 L1-dcache-load-misses, 所以慢多了.
以上我只是示例了在L1 Cache满了之后才会发生的cache miss. 其实cache miss的原因有下面三种:
1. 第一次访问数据, 在cache中根本不存在这条数据, 所以cache miss, 可以通过prefetch解决.
2. cache冲突, 需要通过补齐来解决.
3. 就是我示例的这种, cache满, 一般情况下我们需要减少操作的数据大小, 尽量按数据的物理顺序访问数据.
具体的信息可以参考这篇论文.
下一篇将介绍CPU cache的另一种误区: 伪共享(False Sharing).
