SurfaceFlinger对象建立过程示意

?

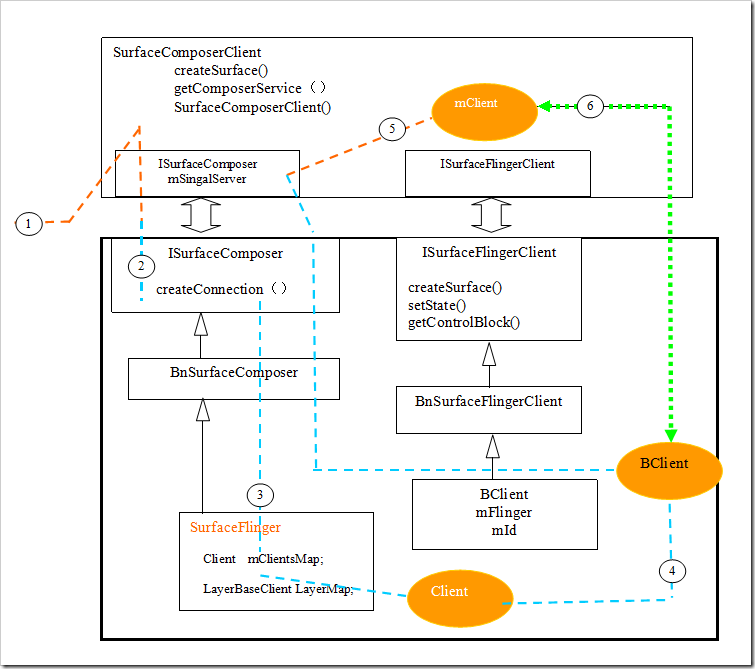

1 SurfaceSession的建立

??? 客户端请求建立Surface时，首先在要与SurfaceFlinger建立一个Session,然后再Session上建立一个Connection 通过概念返回Bclient对象。WindowManagerService在添加第一个窗口前会检查SurfaceSession是否建立，如何没有建 立，将会新建立一个实例来代表与SurfaceFlinger的一个连接。

new SurfaceSession()@windowAddedLocked() @WindowManagerService.java。

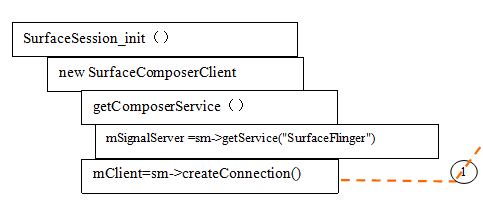

SurfaceSession的建立过程大部分是在C++ Native空间中完成的，表现在SurfaceSession的初始化函数：init()本地函数上。从下面的初始化函数可以看到：

Init()<-> SurfaceSession_init@android_view_Surface.cpp

???? new SurfaceComposerClient

??? SurfaceSession在C++Native空间建立一个SurfaceComposerClient实例。而该实例的建立实现了如下的与SurfaceFlinger通讯基础：

（1）建立了代理SurfaceFlinger服务的代理服务端

（2）建立了IsurfaceFlingerClient连接，在SurfaceFlinger端建立了对应的Client，并将BClient返回给WindowManagerService。

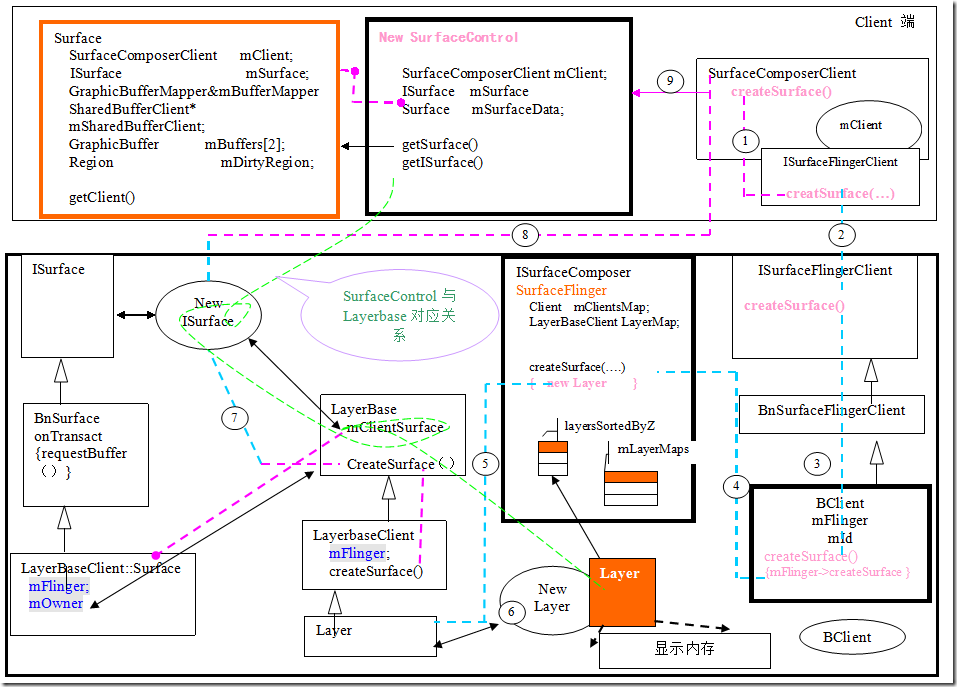

2 Surface的建立

??? 在WindowManagerService中WindowState类中，我们知道每个主窗口子啊需要是都需要建立一个Surface与之对应。win.createSurfaceLocked()@relayoutWindow

Surface.java

Init()< -- >Surface_init(….,session,pid,dpy,w,h,format)@android_view_Surface.cpp

???? SurfaceControl surface(client->createSurface

????? 在mClient的连接上：建立ISurface接口：

????? M_Client->greateSurface（...）@

??????? Bclient ::createSurface(mId...)@SurfaceFlinger.cpp

??????????? mFlinger->createSurface(clientid....)

?????????????? createNormalSurfaceLocked

*createNormalSurfaceLocked:建立一个Layer分配显示内存

*createPushBuffersSurfaceLocked: 建立一个LayBuffer但是不分配显示内存。

?
