class="MsoNormal">Microsoft PowerPoint可支持在幻灯片中插入各种类型的图形并且可设置图形填充、线条颜色、图形大小、位置等。下面将通过Java编程来演示在PPT中绘制图形的方法。

工具：Free Spire.Presentation for Java?

?

Jar文件导入方法1：通过官网下载。

Step1：在程序中新建一个Directory目录并命名为lib；并将控件包中的Spire.Presentation.jar（可在解压控件包下的lib文件中获取）直接复制该目录下。

?

Step2: 选中复制后的Spire.Presentation.jar文件，鼠标右键，选择“Add as library”。完成引用。

?

Jar文件导入方法2：通过Maven仓库安装。具体可参见这篇文章示例

?

Java代码示例（供参考）

import com.spire.presentation.*;
import com.spire.presentation.drawing.*;
import javax.imageio.ImageIO;
import java.awt.*;
import java.awt.geom.Rectangle2D;
import java.awt.image.BufferedImage;
import java.io.File;

public class CreateShapes_PPT {

    public static void main(String[] args) throws Exception {

        //创建PowerPoint文档
        Presentation presentation = new Presentation();

        //添加一个三角形，并设置单色填充
        IAutoShape shape = presentation.getSlides().get(0).getShapes().appendShape(ShapeType.TRIANGLE, new Rectangle2D.Double(115, 130, 100, 100));
        shape.getFill().setFillType(FillFormatType.SOLID);
        shape.getFill().getSolidColor().setColor(Color.orange);
        shape.getShapeStyle().getLineColor().setColor(Color.white);

        //添加一个椭圆，并设置图片填充
        shape = presentation.getSlides().get(0).getShapes().appendShape(ShapeType.ELLIPSE, new Rectangle2D.Double(290, 130, 150, 100));
        shape.getFill().setFillType(FillFormatType.PICTURE);
        shape.getFill().getPictureFill().setFillType(PictureFillType.STRETCH);
        BufferedImage image = ImageIO.read(new File("logo.png"));
        shape.getFill().getPictureFill().getPicture().setEmbedImage(presentation.getImages().append(image));
        shape.getShapeStyle().getLineColor().setColor(Color.white);

        //添加一个心形，并设置图案填充
        shape = presentation.getSlides().get(0).getShapes().appendShape(ShapeType.HEART, new Rectangle2D.Double(515, 130, 130, 100));
        shape.getFill().setFillType(FillFormatType.PATTERN);
        shape.getFill().getPattern().setPatternType(PatternFillType.LARGE_GRID);
        shape.getShapeStyle().getLineColor().setColor(Color.white);

        //添加一个五角星，并设置渐变填充
        shape = presentation.getSlides().get(0).getShapes().appendShape(ShapeType.FIVE_POINTED_STAR, new Rectangle2D.Double(115, 300, 115, 115));
        shape.getFill().setFillType(FillFormatType.GRADIENT);
        shape.getFill().getGradient().getGradientStops().append(0, KnownColors.RED);
        shape.getFill().getGradient().getGradientStops().append(1, KnownColors.LIGHT_SALMON);
        shape.getShapeStyle().getLineColor().setColor(Color.white);

        //添加一个矩形，并设置渐变填充
        shape = presentation.getSlides().get(0).getShapes().appendShape(ShapeType.HEXAGON, new Rectangle2D.Double(290, 300, 140, 125));
        shape.getFill().setFillType(FillFormatType.GRADIENT);
        shape.getFill().getGradient().getGradientStops().append(0, KnownColors.LIGHT_PINK);
        shape.getFill().getGradient().getGradientStops().append(1, KnownColors.LIGHT_SKY_BLUE);
        shape.getShapeStyle().getLineColor().setColor(Color.white);

        //添加一个向上的箭头，并设置渐变填充
        shape = presentation.getSlides().get(0).getShapes().appendShape(ShapeType.DOUBLE_WAVE, new Rectangle2D.Double(515, 300, 130, 100));
        shape.getFill().setFillType(FillFormatType.GRADIENT);
        shape.getFill().getGradient().getGradientStops().append(1f, KnownColors.OLIVE);
        shape.getFill().getGradient().getGradientStops().append(0, KnownColors.POWDER_BLUE);
        shape.getShapeStyle().getLineColor().setColor(Color.white);

        //保存文档
        presentation.saveToFile("AddShapes.pptx", FileFormat.PPTX_2010);
    }
}

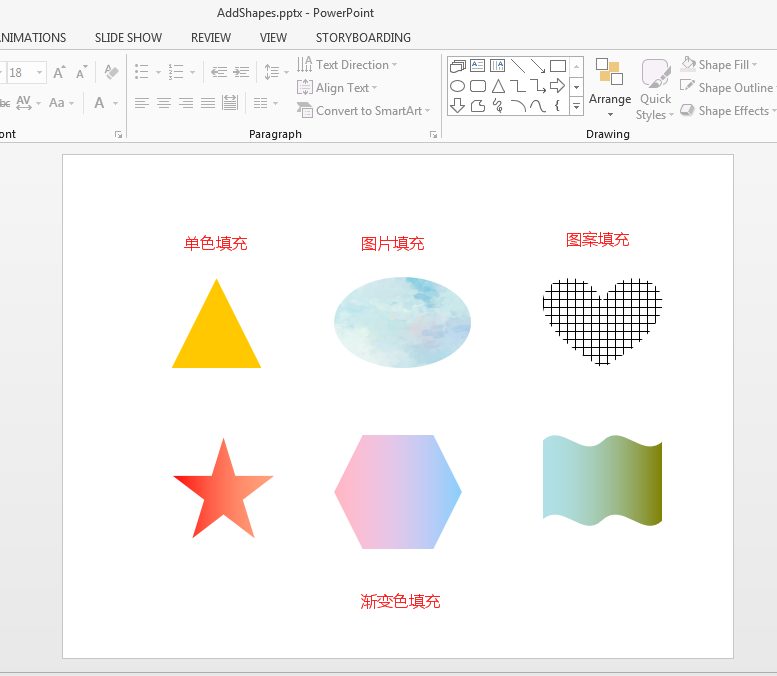

?图形绘制效果：

?

注：

?

1. 这个库支持的图形种类很多，例如下图：

?

2. 以上库的使用环境可以不用安装Microsoft PowerPoint

?

?

（本文完）

•
