C# 在Excel中绘制图形

 2019/1/8 15:39:58  Miaonly  程序员俱乐部  我要评论(0)
  • 摘要:简介本篇文章将介绍C#如何处理Excel图形相关的问题,包括以下内容要点:1.绘制图形1.1绘制图形并添加文本到图形1.2添加图片到图形1.3设置图形阴影效果2.提取图形中的文本、图片3.设置图形的显示、隐藏4.删除图形4.1删除指定图形4.2删除所有图形所需工具:FreeSpire.XLSfor.NET8.3(社区版)PS:下载安装该类库后,注意在项目程序中添加引用Spire.Xls.dll文件(dll文件可在安装路径下的Bin文件夹中获取)注:Spire.xls能支持的图形种类很多
  • 标签:

class="MsoNormal">简介

本篇文章将介绍C# 何处Excel图形相关的问题,包括以下内容要点:

1.绘制图形

1.1 绘制图形并添加文本到图形

1.2 添加图片到图形

1.3 设置图形阴影效果

2. 提取图形中的文本、图片

3. 设置图形的显示、隐藏

4. 删除图形

4.1删除指定图形

4.2 删除所有图形

所需工具Free Spire.XLS for .NET 8.3 (社区版)

?

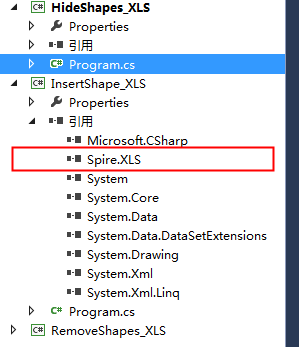

PS 下载安装该类库后,注意在项目程序中添加引用Spire.Xls.dll文件(dll文件可在安装路径下的Bin文件夹中获取)

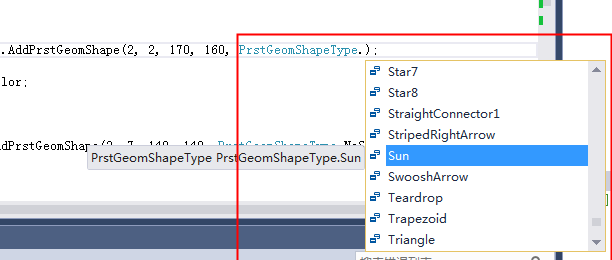

?注:Spire.xls能支持的图形种类很多,常见的Office Excel中的图形,这个类库也都能实现,

?



?示例代码(供参考)

1. 绘制图形

C#

using System.Drawing;
using Spire.Xls;
using Spire.Xls.Core;

namespace Add_shapes_to_Excel
{
    class Program
    {
        static void Main(string[] args)
        {
            //创建实例
            Workbook workbook = new Workbook();
            //获取第一个工作表
            Worksheet sheet = workbook.Worksheets[0];

            //添加“太阳”形状的图形,并填充颜色
            IPrstGeomShape Triangle = sheet.PrstGeomShapes.AddPrstGeomShape(2, 2, 170, 160, PrstGeomShapeType.Sun);
            Triangle.Fill.ForeColor = Color.Orange;
            Triangle.Fill.FillType = ShapeFillType.SolidColor;
            Triangle.Text = "IT'S A SUNNY DAY";//添加文本

            //添加“禁止”标志的图形,并填充渐变颜色
            IPrstGeomShape heart = sheet.PrstGeomShapes.AddPrstGeomShape(2, 7, 140, 140, PrstGeomShapeType.NoSmoking);
            heart.Fill.ForeColor = Color.Red;
            heart.Fill.FillType = ShapeFillType.Gradient;

            //添加云朵形状的图形
            IPrstGeomShape Cloud = sheet.PrstGeomShapes.AddPrstGeomShape(15, 2, 160, 160, PrstGeomShapeType.Cloud);
            //设置图形阴影效果
            Cloud.Shadow.Angle = 90;
            Cloud.Shadow.Distance = 10;
            Cloud.Shadow.Size = 100;
            Cloud.Shadow.Color = Color.SteelBlue;
            Cloud.Shadow.Blur = 30;
            Cloud.Shadow.Transparency = 1;
            Cloud.Shadow.HasCustomStyle = true;

            //添加五角星形状的图形,并加载图片来填充图形
            IPrstGeomShape cloud = sheet.PrstGeomShapes.AddPrstGeomShape(15, 7, 160, 160, PrstGeomShapeType.Star5);
            cloud.Fill.CustomPicture(Image.FromFile("sm.png"), "sm.png");
            cloud.Fill.FillType = ShapeFillType.Picture;

            //保存并打开文档
            workbook.SaveToFile("AddShapes.xlsx", ExcelVersion.Version2013);
            System.Diagnostics.Process.Start("AddShapes.xlsx");
        }
    }
}

?图形插入效果:

?



?2.提取图形中的文本和图片

C#

using System.Drawing;
using System.Drawing.Imaging;
using System.IO;
using System.Text;
using Spire.Xls;
using Spire.Xls.Core;

namespace Extract_text_and_image_from_Excel_shape
{
    class Program
    {
        static void Main(string[] args)
        {
            //创建实例,加载Excel工作表
            Workbook workbook = new Workbook();
            workbook.LoadFromFile("test.xlsx");

            //获取第一个工作表
            Worksheet sheet = workbook.Worksheets[0];

            //提取指定形状中的文本内容,并将提取到的文本保存到指定文档
            IPrstGeomShape shape1 = sheet.PrstGeomShapes[0];
            string s = shape1.Text;
            StringBuilder sb = new StringBuilder();
            sb.AppendLine(s);
            File.WriteAllText("ExtractText.txt", sb.ToString());
            System.Diagnostics.Process.Start("ExtractText.txt");

            //提取指定图形中的图片,并保存图片到指定文件
            IPrstGeomShape shape2 = sheet.PrstGeomShapes[3];
            Image image = shape2.Fill.Picture;
            image.Save("ShapeImage.png", ImageFormat.Png);
            System.Diagnostics.Process.Start("ShapeImage.png");
        }
    }
}

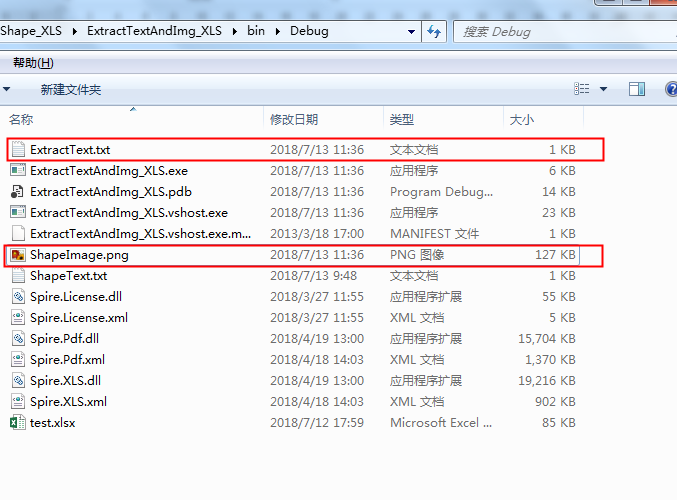

?提取结果:

?



?3. 设置图形的隐藏、显示

C#

using Spire.Xls;

namespace HideShapes_XLS
{
    class Program
    {
        static void Main(string[] args)
        {
            //创建实例,加载Excel文档
            Workbook workbook = new Workbook();
            workbook.LoadFromFile("test.xlsx");

            //获取第一个工作表
            Worksheet sheet = workbook.Worksheets[0];

            //隐藏第3个图形
            sheet.PrstGeomShapes[2].Visible = false;
            //显示图形
            //sheet.PrstGeomShapes[1].Visible = true;

            //保存并打开文档
            workbook.SaveToFile("HideShape.xlsx", ExcelVersion.Version2013);
            System.Diagnostics.Process.Start("HideShape.xlsx");
        }
    }
}

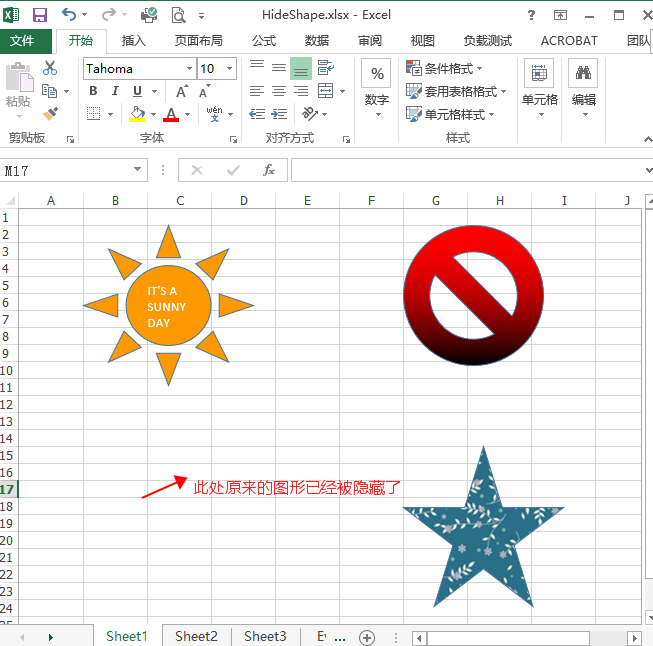

?设置效果:

?



?4. 删除Excel图形

C#

using Spire.Xls;

namespace RemoveShapes_XLS
{
    class Program
    {
        static void Main(string[] args)
        {
            //实例化Workbook类对象,加载Excel文件
            Workbook workbook = new Workbook();
            workbook.LoadFromFile("test.xlsx");

            //获取第一个工作表
            Worksheet sheet = workbook.Worksheets[0];

            //删除第一个图形
            sheet.PrstGeomShapes[0].Remove();

            //删除所有图形
            //for (int i = sheet.PrstGeomShapes.Count-1; i >= 0; i--)
            //{
            //    sheet.PrstGeomShapes[i].Remove();
            //}

            //保存并打开文件
            workbook.SaveToFile("DeleteShape.xlsx", ExcelVersion.Version2013);
            System.Diagnostics.Process.Start("DeleteShape.xlsx");
        }
    }
}

?

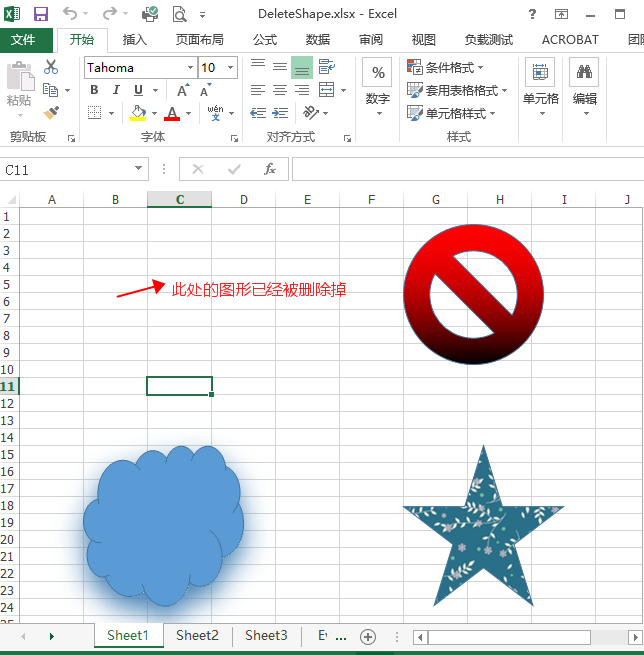

图形删除效果:



?
以上是关于“C#操作Excel中图形”的介绍,如需转载,请注明出处。

?

?
