Dubbo+Zookeeper+SpringMVC整合实现分布式服务治理框架

2019/1/8 15:37:38 huangjinjin520 程序员俱乐部我要评论(0)

摘要：Dubbo+Zookeeper+SpringMVC整合实现分布式服务治理框架目录Dubbo+Zookeeper+SpringMVC整合实现分布式服务治理框架1一、分布式服务治理架构原理分析3二、先决条件5三、Zookeeper安装与配置63.1Zookeeper下载与解压63.2复制和编辑配置文件63.3创建myid文件73.4Zookeeper启动与停止73.5Zookeeper命令行基本操作8四、Dubbo管理界面安装与配置104.1Dubbo管理界面下载与解压104.2修改配置文件104
标签：

Dubbo+Zookeeper+SpringMVC整合实现分布式服务治理框架
?
目录
Dubbo+Zookeeper+SpringMVC整合实现分布式服务治理框架 1
一、分布式服务治理架构原理分析 3
二、先决条件 5
三、Zookeeper安装与配置 6
3.1 Zookeeper下载与解压 6
3.2 复制和编辑配置文件 6
3.3 创建myid文件 7
3.4 Zookeeper启动与停止 7
3.5 Zookeeper命令行基本操作 8
四、Dubbo管理界面安装与配置 10
4.1 Dubbo管理界面下载与解压 10
4.2 修改配置文件 10
4.3 运行 10
4.4 访问Dubbo管理界面 10
五、Dubbo、Zookeeper与SpringMVC集成测试 12
5.1 创建提供者及服务注册 12
5.2 创建消费者及服务调用 16

一、分布式服务治理架构原理分析
Dubbo是主流的采用RPC方式的分布式服务治理架构之一，实现了分布式服务注册、服务治理和服务监控等功能。通常需结合开源的Zookeeper、Redis或阿里数据库来完成注册中心的功能。其基本架构及原理如图1-1所示：

图1-1 Dubbo实现微服务架构原理图
节点角色说明：
● Provider: 暴露服务的服务一个或多个提供方。
● Consumer: 调用远程服务的服务消费方。
● Registry: 服务注册与发现的注册中心，本文采用开源Zookeeper作为服务注册中心。
● Monitor: 统计服务的调用次调和调用时间的监控中心。
● Container: 服务运行容器。
调用关系说明：
（0）服务容器负责启动，加载，运行服务提供者。
（1）服务提供者在启动时，向注册中心注册自己提供的服务。
（2）服务消费者在启动时，向注册中心订阅自己所需的服务。
（3）注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
（4）服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。
（5）服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。
二、先决条件
操作系统：CentOS 7.2
JAVA环境：jdk1.7.0_67
Web应用服务器：tomcat v7.0(自行解压安装)
三、Zookeeper安装与配置
本文Zookeeper部署采用由3台机器组成的集群模式，以下操作步骤在每台机器上均需执行，请注意不同机器间配置稍有变化。
3.1 Zookeeper下载与解压
wget http://archive.apache.org/dist/zookeeper/zookeeper-3.4.8/zookeeper-3.4.8.tar.gz
tar –zxvf zookeeper-3.4.8.tar.gz –C .
cd zookeeper-3.4.8

3.2 复制和编辑配置文件
cp conf/zoo_sample.cfg zoo.cfg
vi conf/zoo.cfg

图3-1
（1）修改数据文件目录，也可采用默认值；
（2）"server.id=host:port:port"中的第一个port是从机器（follower）连接到主机器（leader）的端口号，第二个port是进行leadership选举的端口号。本文采用集群方式部署，添加机器时增加相应新记录即可，由于Zookeeper内部存在仲裁机制，机器数最好是奇数。
3.3 创建myid文件
dataDir所指定的目录下创建一个文件名为myid的文件，文件中的内容只有一行，为本主机对应的id值，也就是图3-1中server.id中的id。例如：在服务器1中的myid的内容应该写入1。Zookeeper集群模式不同机器上配置的id值一定要正确，如图3-2所示。

图3-2
3.4 Zookeeper启动与停止
①Zookeeper启动

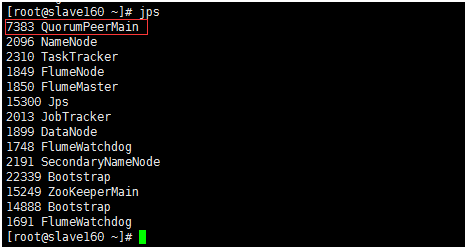

启动Zookeeeper，启动成功使用jps可看到名为“QuorumPeerMain”的进程，如图3-3所示。注意，与Hadoop和Spark等集群方式启动不同，Zookeeper集群启动需要在每台机器上都运行该命令：
./bin/zkServer.sh start

图3-3
②Zookeeeper停止
./bin/zkServer.sh stop
3.5 Zookeeper命令行基本操作

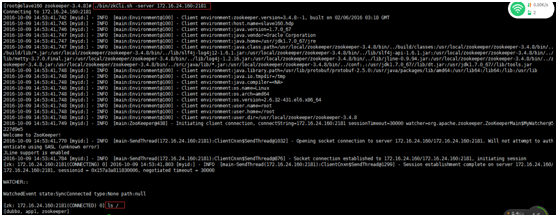

①连接Zookeeper命令行终端
./bin/zkCli.sh –server 172.16.24.160:2181

图3-4

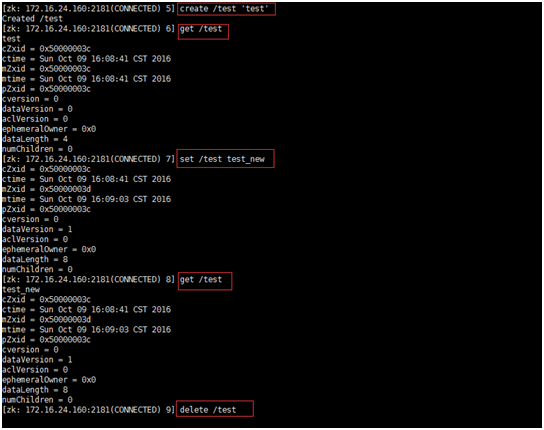

②Zookeeper增删改查基本命令
创建命令：
create /test ‘test’
查询命令：
get /test
修改命令：
set /test test_new
删除命令：
delete /test

图3-5
四、Dubbo管理界面安装与配置
4.1 Dubbo管理界面下载与解压
下载Dubbo管理界面dubbo-admin-2.5.4并解压出来，见附件。
4.2 修改配置文件
解压后进入dubbo-admin-2.5.4\WEB-INF目录中，打开dubbo.properties文件如下配置，如图4-1所示：

图4-1
4.3 运行
将修改好配置的dubbo-admin-2.5.4整个目标复制到Tomcat根目录的webapps下，进入Tomcat根目录执行如下命令进行启动，如图4-2所示：

图4-2
4.4 访问Dubbo管理界面

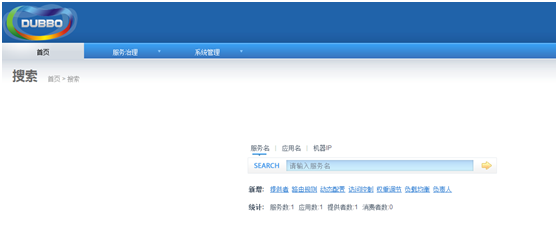

打开浏览器，输入地址：http://172.16.24.160:8080/dubbo-admin-2.5.4/，用户名和密码均为root，参考前面dubbo.properties配置，如图4-3所示。

图4-3
五、Dubbo、Zookeeper与SpringMVC集成测试
Dubbo、Zookeeper与SpringMVC集成测试需要编写提供者和消费者程序进行验证，下文只简述关键步骤，程序开发的细节请参考附件源代码。
5.1 创建提供者及服务注册
①创建Maven项目

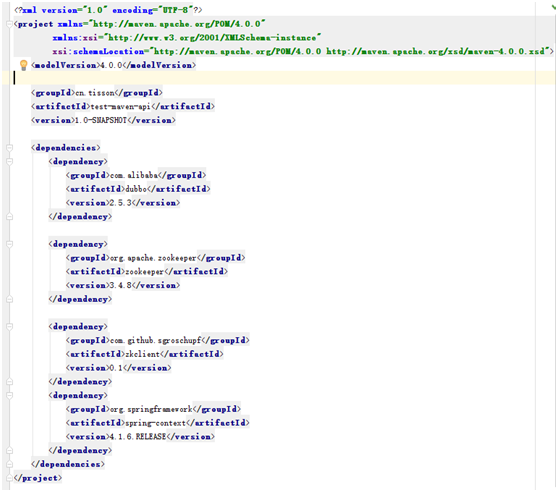

先开发服务提供者程序，新建Maven项目，配置pom.xml文件加入dubbo、zookeeper等jar包，如图5-1所示：

图5-1
②创建接口
编写提供者的服务接口，如图5-2所示：

图5-2
③创建实现类

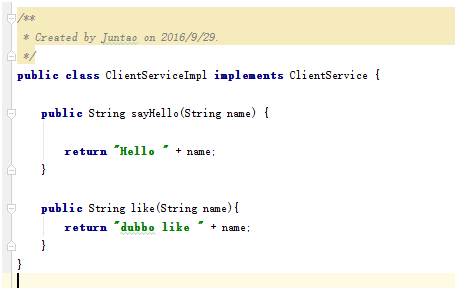

编写服务接口的具体实现类，如图5-3所示：

图5-3
④暴露服务配置

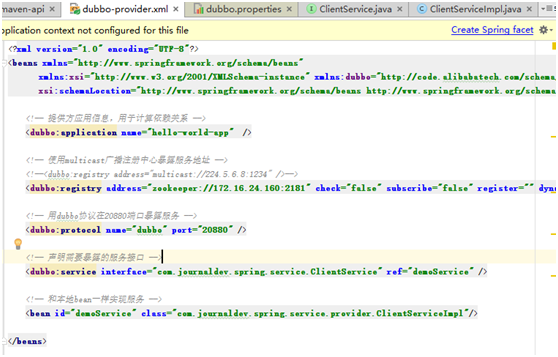

新建dubbo-provider.xml暴露服务配置文件，配置Zookeeper服务注册中心的IP、端口号、服务接口和接口实现类等信息，如图5-4所示：

图5-4
具体配置说明：
● dubbo:application 标签一些属性的说明：
（1） name 必填，当前应用名称，用于注册中心计算应用间依赖关系，注意：消费者和提供者应用名不要一样，此参数不是匹配条件，你当前项目叫什么名字就填什么，和提供者消费者角色无关。
● dubbo:registry 标签一些属性的说明：
（1）address必填，可以Zookeeper集群配置，地址可以多个以逗号隔开等。
（2）check可选，注册中心不存在时，是否报错。
（3）subscribe可选，是否向此注册中心订阅服务，如果设为false，将只注册，不订阅。
（4）register可选，是否向此注册中心注册服务，如果设为false，将只订阅，不注册。
（5） dynamic 可选，服务是否动态注册，如果设为false，注册后将显示后disable状态，需人工启用，并且服务提供者停止时，也不会自动取消册，需人工禁用。
● dubbo: protocol标签的一些属性说明：
（1）name 必填，协议名称，缺省值dubbo。
（2）port 可选，dubbo协议缺省端口为20880，rmi协议缺省端口为1099，http和hessian协议缺省端口为80 。
● dubbo:service标签的一些属性说明：
（1）interface必填，服务接口的路径
（2）ref必填，引用对应的实现类的Bean的ID
（3）registry可选，向指定注册中心注册，在多个注册中心时使用，值为<dubbo:registry>的id属性，多个注册中心ID用逗号分隔，如果不想将该服务注册到任何registry，可将值设为N/A。
● bean 标签一些属性的说明：
（1） id 是实现类的Bean的ID。
（2）class 是实现类的引用路径。
⑤注册服务
编写注册服务主类Provider.java，如图5-5所示，读取并解释显露服务的配置文件dubbo-provider.xml，运行Main函数即可将上述写好的服务注册到Zookeeper注册中心上，如图5-6所示。

图5-5

图5-6
5.2 创建消费者及服务调用
①调用服务配置
新建dubbo- consumer.xml调用服务配置文件，配置调用Zookeeper注册中心IP、端口号和提供商服务接口等信息，如图5-7所示：

图5-7
具体配置说明：
● dubbo:application 和dubbo:registry标签属性说明同上：
● dubbo:reference标签属性说明：
（1）id 必填, 服务引用BeanId。
（2）interface，必填，服务接口名，由于dubbo服务治理方式属于RPC方式，因而消费者需要明确知道服务的完整接口名方可调用。
②调用服务
编写调用服务主类Consumer.java，如图5-8所示，读取并解释调用服务的配置文件dubbo-consumer.xml，运行Main函数即可完成服务调用，如图5-9所示。
