环境：

操作系统：windows xp

编译环境：visual studio 2008 ?+?jdk 1.6

?

这里选择的vtk版本为：vtk 5.8.0 ，下载地址：

安装文件：http://www.vtk.org/files/release/5.8/vtk-5.8.0-win32-x86.exe ?

源码：http://www.vtk.org/files/release/5.8/vtk-5.8.0.zip

还需要另外一个项目配置工具：cmake 2.8.6 ，下载地址：http://www.cmake.org/files/v2.8/cmake-2.8.6-win32-x86.exe

?

注意事项：操作系统最好选择32位的，之前因为本机操作系统为win7 64位，便尝试着编译了一次，结果失败。也可以在xp虚拟机里面编译。只不过速度稍微慢点。

?

1、安装vtk 和 cmake，上面选择的是可安装的vtk版本，这样我们直接将其安装在某个目录，如E:\VTK-5.8.0，为了编码出错，安装目录最好不要包含空格。然后在该目录下新建源码目录，vtk,以及用于后续编译的工作目录build，然后将上面的vtk源码解压到vtk目录。 接着安装cmake，这个没有限制，默认即可 。

?

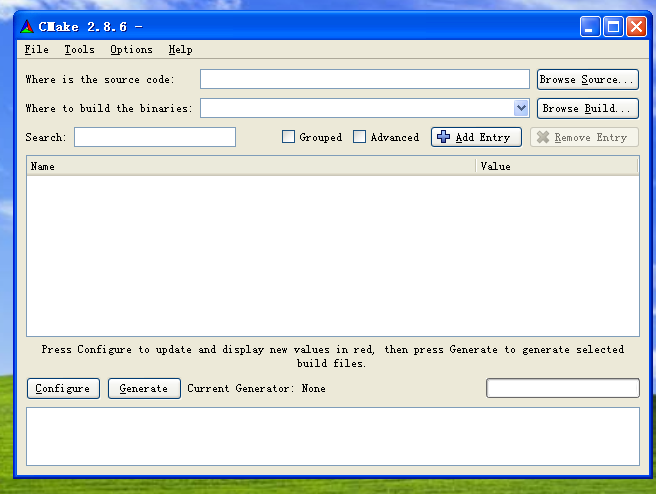

2、配置项目，打开cmake工具，截图如下：

?

在上面的source code地址选择vtk源码目录，在下面的build 地址选择build目录，然后点击下面的Configure按钮，

在接下来的窗口，会让你选择编译工具， 选择机器上安装的vs2008 即可。完成以后，cmake开始配置项目，这个过程

可能会需要几分钟时间，如果配置一切正确，那最后会显示Confiure done，否则提示出错。同时在Configure过程结束以后，

在中间的窗口中会显示很多配置项，有的后面会显示复选框，有的后面已经有值了。如果出错，一般都是因为某些配置不正确，

在这里需要选中BUILD SHARED LIBS和VTK_WRAP_JAVA这两个复选框。如果你希望用mfc来开发界面，还需要选择一项GUISUPPORT，重新配置以后，需要再次点击Configure，这个时候，cmake会检查，如果选择了GUISUPPORT，那么后面还需要选择一项VTK_USER_MFC，然后再次Configure，知道没错了，最后点击Generate来生成vs项目。生成的项目在build目录。

?

3，编译vtk c++库以及java库，找到build目录下的VTK.sln文件，这个是对应的vs工程主文件，打开即可打开整个工程，里面包含的项目很多，大概100多个。然后选择重新生成解决方案，剩下的时间就是等待编译完成，这个过程看个人机器配置，估计需要30分钟以上。如果一切ok的话，那么在build目录下会生成一个bin目录，里面会包含一个Debug或者Release目录，这个取决于你编译的是什么版本，在这个目录里面会包含生成的库文件，以及对应的jar包。我们只需要里面的dll文件和jar包。

?

4，编译测试demo。这个可以直接使用源码里面example目录中的例子来测试，在example目录中有个tutorial目录，里面包含几个项目，找到Step1项目，把java目录中的java文件复制出来即可。

?

//
// This example creates a polygonal model of a cone, and then renders it to
// the screen. It will rotate the cone 360 degrees and then exit. The basic
// setup of source -> mapper -> actor -> renderer -> renderwindow is
// typical of most VTK programs.
//

// We import the vtk wrapped classes first.
import vtk.*;

// Then we define our class.
public class Cone {

  // In the static contructor we load in the native code.
  // The libraries must be in your path to work.
  static {
    System.loadLibrary("vtkCommonJava");
    System.loadLibrary("vtkFilteringJava");
    System.loadLibrary("vtkIOJava");
    System.loadLibrary("vtkImagingJava");
    System.loadLibrary("vtkGraphicsJava");
    System.loadLibrary("vtkRenderingJava");
  }

  // now the main program
  public static void main (String []args) {
    //
    // Next we create an instance of vtkConeSource and set some of its
    // properties. The instance of vtkConeSource "cone" is part of a
    // visualization pipeline (it is a source process object); it produces data
    // (output type is vtkPolyData) which other filters may process.
    //
    vtkConeSource cone = new vtkConeSource();
    cone.SetHeight( 3.0 );
    cone.SetRadius( 1.0 );
    cone.SetResolution( 10 );

    //
    // In this example we terminate the pipeline with a mapper process object.
    // (Intermediate filters such as vtkShrinkPolyData could be inserted in
    // between the source and the mapper.)  We create an instance of
    // vtkPolyDataMapper to map the polygonal data into graphics primitives. We
    // connect the output of the cone souece to the input of this mapper.
    //
    vtkPolyDataMapper coneMapper = new vtkPolyDataMapper();
    coneMapper.SetInputConnection( cone.GetOutputPort() );

    //
    // Create an actor to represent the cone. The actor orchestrates rendering
    // of the mapper's graphics primitives. An actor also refers to properties
    // via a vtkProperty instance, and includes an internal transformation
    // matrix. We set this actor's mapper to be coneMapper which we created
    // above.
    //
    vtkActor coneActor = new vtkActor();
    coneActor.SetMapper( coneMapper );

    //
    // Create the Renderer and assign actors to it. A renderer is like a
    // viewport. It is part or all of a window on the screen and it is
    // responsible for drawing the actors it has.  We also set the background
    // color here
    //
    vtkRenderer ren1 = new vtkRenderer();
    ren1.AddActor( coneActor );
    ren1.SetBackground( 0.1, 0.2, 0.4 );

    //
    // Finally we create the render window which will show up on the screen
    // We put our renderer into the render window using AddRenderer. We also
    // set the size to be 300 pixels by 300
    //
    vtkRenderWindow renWin = new vtkRenderWindow();
    renWin.AddRenderer( ren1 );
    renWin.SetSize( 300, 300 );

    //
    // now we loop over 360 degreeees and render the cone each time
    //
    int i;
    for (i = 0; i < 360; ++i)
      {
      // render the image
      renWin.Render();
      // rotate the active camera by one degree
      ren1.GetActiveCamera().Azimuth( 1 );
      }

    }
}

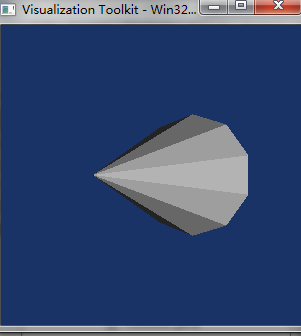

?注意，需要将vtk.jar文件加入eclipse的build path，同时把上面拷贝出来的dll文件拷贝到java 安装目录下的bin目录下，即和java.exe文件在同一目录。接下来就是执行程序测试结果了，如果不出问题，那么可以得到以下效果：

?

至此，编译的java库已经能够正常工作了，后面可以在此基础上开发vtk程序了。

?

?

?

?

?

?

?

?

?

?

•
