UIButton的默认布局是:title在右,image在左;

很多时候我们需要的是title在左边,或者title在下面,这时就需要调整UIButton的TitleLabel和ImageView的位置了,查了很多资料,要么零零散散的介绍,要么就是特别复杂的实现;经过一段时间的学习,在这里总结一下实现的方式;

一种是设置UIButton的以下两个属性:



[objc] view plainclass="tracking-ad" data-mod="popu_168"> copy

1. @property(nonatomic) UIEdgeInsets titleEdgeInsets; // default is UIEdgeInsetsZero
2. @property(nonatomic) UIEdgeInsets imageEdgeInsets; // default is UIEdgeInsetsZero

还有一种就是,自定义button,继承自UIButton,重写UIButton的以下两个方法:





[objc] view plain copy

1. - (CGRect)titleRectForContentRect:(CGRect)contentRect;
2. - (CGRect)imageRectForContentRect:(CGRect)contentRect;

下面来介绍这两种实现方式:



一,设置属性

     1.修改为标题在左,图片在右样式

其属性的类型为UIEdgeInsets,为一个结构体:



[objc] view plain copy

1. typedef struct UIEdgeInsets {
2.     CGFloat top, left, bottom, right;  // specify amount to inset (positive) for each of the edges. values can be negative to 'outset'
3. } UIEdgeInsets;

表示 上 左 下 右的偏移量;解释下,这四个量的含义:



top : 为正数的时候,是往下偏移,为负数的时候往上偏移;

left : 为正数的时候往右偏移,为负数的时候往左偏移;

bottom : 为正数的时候往上偏移,为负数的时候往下偏移;

right :为正数的时候往左偏移,为负数的时候往右偏移;

在设置UIButton的这两个属性时,遇到的第一个问题就是偏移量设置为多少?很多介绍这种方法的使用的都是固定值,当按钮的frame改变时,需要改动很多地方,看的有点云里雾里的;

经过一些研究,发现还是有一些公共的东西可以使用的:

第一个想到的是UIButton的标题titleLabel的frame和imageView的frame,所以,先获取titleLabel和imageView的size:



[objc] view plain copy

1. CGSize titleSize = button.titleLabel.bounds.size;
2. CGSize imageSize = button.imageView.bounds.size;

然后设置UIButton的属性:





[objc] view plain copy

1. button.imageEdgeInsets = UIEdgeInsetsMake(0,titleSize.width, 0, -titleSize.width);
2. button.titleEdgeInsets = UIEdgeInsetsMake(0, -imageSize.width, 0, imageSize.width);

因为这两个属性的默认值都是0,所以,在不需要偏移的方向上,偏移量设置为0即可,那么,怎么知道哪个方向需要偏移,哪个方向不需要偏移呢?其实,很简单,只需要仔细观察,偏移前(系统默认布局)和偏移后(你想要的布局)有哪些变化;



对于image:由左边移动到右边,可知,上下不变,左右偏移,即image的left和right变化;

对于title:由右边移动到左边,同样是上下不变,左右偏移,即title的left和right变化;

下面解释一下需要改变的方向偏移量设置的含义:

因为要把image移动到button的右边,需要往右移动,所以imageEdgeInsets距左边界的偏移量设置为标题的宽度,即:titleSize.width,右边的偏移量同样是titleSize.width,但是应该是负的,其他方向没有移动,直接设为默认值0;

同理,title需要往左移动,需要设置titleEdgeInsets距离左边界的偏移量为负的image的宽度,即:-imageSize.width
这样,同样,此时title距离右边界的偏移量就不是0了,而应该是image的宽度,即:imageSize.width;

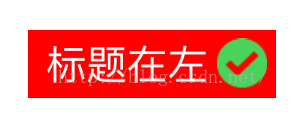

这样就设置完了,但是结果好像并不是那么理想:

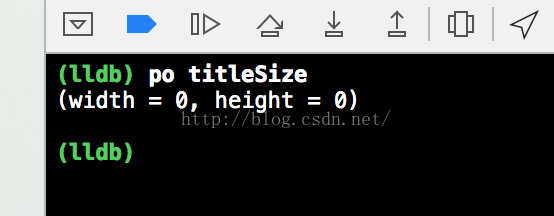

仔细查找后发现,获取到的titleSize的为0:

查了一些资料,没有找到相关的解释,暂时也没搞清楚是什么原因,如果你知道,还请留言告知,感谢!

但是,偶然间发现,只要在获取titleSize之前,使用一次button的titleLabel和imageView,就能获取到他的size了,设置一下titleLabel和imageView的任意属性都行,如果不需要设置这些属性,可以和我一样,设置一下它的背景色和button一致(只是为了提前使用一次):



[objc] view plain copy

1. button.titleLabel.backgroundColor = button.backgroundColor;
2. button.imageView.backgroundColor = button.backgroundColor;

PS:这样虽然能够获取到titleSize,但是多这么一个操作,实在不是正常的,如果你有更好的方式获取,还请留言告知,感谢!!



这样设置之后,基本能够实现需求了,但是子控件之间是有间隙的,这里我设置了1像素的宽度:



[objc] view plain copy

1. CGFloat interval = 1.0;



然后设置button的两个属性:



[objc] view plain copy

1. button.imageEdgeInsets = UIEdgeInsetsMake(0,titleSize.width + interval, 0, -(titleSize.width + interval));
2. button.titleEdgeInsets = UIEdgeInsetsMake(0, -(imageSize.width + interval), 0, imageSize.width + interval);

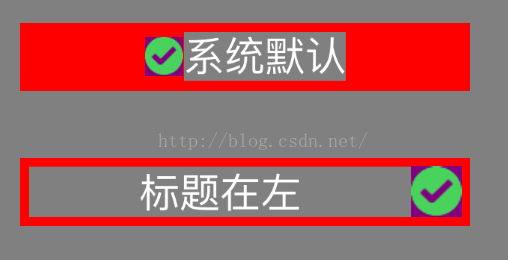

效果如下:



会发现,几乎和系统默认的一致;

最终实现完整设置(主要是获取size的时机)为:



[objc] view plain copy

1. button.titleLabel.backgroundColor = button.backgroundColor;
2. button.imageView.backgroundColor = button.backgroundColor;
3. //在使用一次titleLabel和imageView后才能正确获取titleSize
4. CGSize titleSize = button.titleLabel.bounds.size;
5. CGSize imageSize = button.imageView.bounds.size;
6. CGFloat interval = 1.0;
7.
8. button.imageEdgeInsets = UIEdgeInsetsMake(0,titleSize.width + interval, 0, -(titleSize.width + interval));
9. button.titleEdgeInsets = UIEdgeInsetsMake(0, -(imageSize.width + interval), 0, imageSize.width + interval);

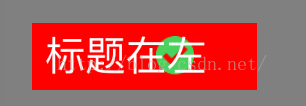

最终效果图:



2. 修改为,图片在上,标题在下样式

过程基本相同,只是在最后设置的时候不同,这里直接给出主要设置代码:



[objc] view plain copy

1. button.titleLabel.backgroundColor = button.backgroundColor;
2. button.imageView.backgroundColor = button.backgroundColor;
3.
4. CGSize titleSize = button.titleLabel.bounds.size;
5. CGSize imageSize = button.imageView.bounds.size;
6. CGFloat interval = 1.0;
7.
8. [button setImageEdgeInsets:UIEdgeInsetsMake(0,0, titleSize.height + interval, -(titleSize.width + interval))];
9. [button setTitleEdgeInsets:UIEdgeInsetsMake(imageSize.height + interval, -(imageSize.width + interval), 0, 0)];

效果图:



在设置偏移量的时候,误差还是有的,经过测试,最好的解决方式是,button的大小设置,要恰到好处能够容下标题和图片,对于追求完美的人,可自己修改偏移参数;

针对此方法,本人写了一个UIButton的category:Demo地址,里面的类目可直接拿来使用,简单调用一个方法即可;

二,通过自定义Button

该方法,是通过自定义一个button,继承自UIButton,然后重写方法:



[objc] view plain copy

1. - (CGRect)titleRectForContentRect:(CGRect)contentRect;
2. - (CGRect)imageRectForContentRect:(CGRect)contentRect;

对于这两个方法,网上的一些介绍真是不得不吐槽了,模糊不清;后来根据个人尝试,个人理解为:方法的参数contentRect,即内容的frame,其值和button的bounds是一样的,通过这个参数可以获取到当前button的size;返回值为CGRect类型,即是title或image在button的绝对坐标值;换句话说,这里返回的是一个绝对坐标,即button的子控件在button上的绝对布局,这里可以返回一个写死的frame(查到的使用此方法的也都是写死的frame),但要注意,不要超过contentRect的范围;



有一点需要说明:这两个方法不是只调用一次,会被多次调用,只要button的title改变,都会调用此方法,最后一次调用,返回的frame值,才是最终的布局frame,所以,在这里,可以通过获取button的标题,动态地修改其frame,使title和image显示紧凑;

明白了这两个方法,下面就开始使用它:

1.标题在左侧,图像在右侧

一般这种布局的不同都是宽度比高大很多,所以,这里我以button的高度为参考来设置imageView和titleLabel的高度,即:



[objc] view plain copy

1. CGFloat inteval = CGRectGetHeight(contentRect)/8.0;
2.
3. //设置图片的宽高为button高度的3/4;
4. CGFloat imageH = CGRectGetHeight(contentRect) - 22 * inteval;

这个间隔可以根据自己的需求修改;



然后设置imageView的frame:



[objc] view plain copy

1. CGRect rect = CGRectMake(CGRectGetWidth(contentRect) - imageH - inteval, inteval, imageH, imageH);

即:





[objc] view plain copy

1. - (CGRect)imageRectForContentRect:(CGRect)contentRect {
2.
3.       CGFloat inteval = CGRectGetHeight(contentRect)/8.0;
4.
5.       //设置图片的宽高为button高度的3/4;
6.       CGFloat imageH = CGRectGetHeight(contentRect) - 22 * inteval;
7.
8.       CGRect rect = CGRectMake(CGRectGetWidth(contentRect) - imageH - inteval, inteval, imageH, imageH);
9.
10.       return rect;
11. }

下面来设置titleLabel的frame:





[objc] view plain copy

1. - (CGRect)titleRectForContentRect:(CGRect)contentRect {
2.
3.     CGFloat inteval = CGRectGetHeight(contentRect)/8.0;
4.     //设置图片的宽高为button高度的3/4;
5.     CGFloat imageH = CGRectGetHeight(contentRect) - 22 * inteval;
6.
7.     CGRect rect = CGRectMake(inteval, inteval, CGRectGetWidth(contentRect) - imageH - 2*inteval, CGRectGetHeight(contentRect) - 2*inteval);
8.
9.     return rect;
10. }

效果图:



这种设置的方法好处是,可以手动控制titleLabel和imageView的frame,但是不足之处是,不能像系统的那样根据图片的scale和title字符串的大小来设置frame的大小;

当button的frame能够很好的包含title和image的时候,效果基本差不多;当button的frame不适合时区别还是很明显的:

可以看出,主要的区别是:系统默认的可以动态地修改子控件的frame,虽然显示效果也不是很理想;

2.标题在底部,图像在上面

思路基本一致,这里直接给出设置代码:



[objc] view plain copy

1. - (CGRect)imageRectForContentRect:(CGRect)contentRect {
2.
3.      CGFloat inteval = CGRectGetWidth(contentRect)/16.0;
4.      inteval = MIN(inteval, 6);
5.
6.      //设置图片的宽高为button宽度的7/8;
7.      CGFloat imageW = CGRectGetWidth(contentRect) - 22 * inteval;
8.
9.      CGRect rect = CGRectMake(inteval, inteval, imageW, imageW);
10.
11.      return rect;
12. }



[objc] view plain copy

1. - (CGRect)titleRectForContentRect:(CGRect)contentRect {
2.
3.      CGFloat inteval = CGRectGetWidth(contentRect)/16.0;
4.      inteval = MIN(inteval, 6);
5.
6.      //设置图片的宽高为button宽度的7/8;
7.      CGFloat imageW = CGRectGetWidth(contentRect) - 22 * inteval;
8.
9.      CGRect rect = CGRectMake(0, inteval*2 + imageW, CGRectGetWidth(contentRect) , CGRectGetHeight(contentRect) - 3*inteval - imageW);
10.
11.      return rect;
12. }

效果图:



这里有一点说明:就是标题的对齐方式,上面的效果图是设置了居中对齐,系统默认是居左的,什么时候更改这个设置呢?

我的做法是这样的,因为我增加了一个自定义属性:



[objc] view plain copy

1. #import <UIKit/UIKit.h>
2.
3. typedef NS_ENUM(NSInteger,LZRelayoutButtonType) {
4.     LZRelayoutButtonTypeNomal  = 0,//默认
5.     LZRelayoutButtonTypeLeft   = 1,//标题在左
6.     LZRelayoutButtonTypeBottom = 2,//标题在下
7. };
8.
9. @interface LZRelayoutButton : UIButton
10.
11. @property (assign,nonatomic)LZRelayoutButtonType lzType;
12. @end

我重写了它的setter方法:





[objc] view plain copy

1. - (void)setLzType:(LZRelayoutButtonType)lzType {
2.     _lzType = lzType;
3.
4.     if (lzType != LZRelayoutButtonTypeNomal) {
5.         self.titleLabel.textAlignment = NSTextAlignmentCenter;
6.     }
7. }
