android6.0 SerialPort 服务

 2017/10/17 21:25:43  hackfun  程序员俱乐部  我要评论(0)
  • 摘要:上一篇博客描述了一个简单的串口应用程序和驱动程序,了解了应用程序访问串口的基本操作,如打开串口,设置串口,写串口,读串口,关闭串口等。和Linux串口驱动的基本框架。这里将了解Android下的串口系统框架,仍然使用上一篇博客中的tiny_serial.c作为本例的驱动,本例实现的功能不变,无论应用程序写任何数据到串口,都能从该串口中读回。关于Android系统服务基本框架,可以参考http://www.cnblogs.com/hackfun/p/7612617.html博客
  • 标签:android 服务 RIA





    一篇博客描述了一个简单的串口应用程序和驱动程序,了解了应用程序访问串口的基本操作,如
打开串口,设置串口,写串口,读串口,关闭串口等。和Linux串口驱动的基本框架。这里将了解Android
下的串口系统框架,仍然使用上一篇博客中的tiny_serial.c作为本例的驱动,本例实现的功能不变,无
论应用程序写任何数据到串口,都能从该串口中读回。
    关于Android系统服务基本框架,可以参考http://www.cnblogs.com/hackfun/p/7612617.html博客,
Android串口(serial port)服务框架与该例子十分类似,这里作简单描述。当然也有些不同的地方,后面会分析。

(A) 串口服务的基本框架
    1. 注册驱动
    2. 注册hal
    3. 注册JNI
    4. 注册和添加SerialService
    5. 串口管理SerialManager

(B) 打开串口
(C) 设置权限
(D) 测试串口


(A) 串口服务的基本框架
1. 注册驱动
    通过加载kernel/driver/tty/serial/tiny_serial.c驱动,生成/dev/ttytiny0节点,应用通过访问
该节点,实现的对串口的open、read、write、close等操作。

2. 注册hal
    在Android串口服务中,省略了hal层,即通过JNI直接访问驱动。

3. 注册JNI
    通过frameworks/base/services/core/jni/com_android_server_SerialService.cpp和
frameworks/base/core/jni/android_hardware_SerialPort.cpp两个JNI文件对驱动访问,
为JAVA提供底层驱动访问的接口,如:

private native ParcelFileDescriptor native_open(String path);

private native void native_open(FileDescriptor pfd, int speed) throws IOException;
private native void native_close();
private native int native_read_array(byte[] buffer, int length) throws IOException;
private native int native_read_direct(ByteBuffer buffer, int length) throws IOException;
private native void native_write_array(byte[] buffer, int length) throws IOException;
private native void native_write_direct(ByteBuffer buffer, int length) throws IOException;
private native void native_send_break();



4. 注册和添加SerialService
    frameworks/base/services/core/java/com/android/server/SerialService.java的SerialService类
中提供了服务端通过JNI放问驱动的接口,如:

public String[] getSerialPorts()
public ParcelFileDescriptor openSerialPort(String path)

通过向frameworks/base/services//java/com/android/server/SystemServer.java的服务管理器ServiceManager
添加服务:

serial = new SerialService(context);
ServiceManager.addService(Context.SERIAL_SERVICE, serial);

并且,通过frameworks/base/core/java/android/app/SystemServiceRegistry.java

1 registerService(Context.SERIAL_SERVICE, SerialManager.class,
2     new CachedServiceFetcher<SerialManager>() {
3 @Override
4 public SerialManager createService(ContextImpl ctx) {
5     IBinder b = ServiceManager.getService(Context.SERIAL_SERVICE);
6     return new SerialManager(ctx, ISerialManager.Stub.asInterface(b));
7 }});

可以访问串口服务SerialService,客户端通过获得SerialService,就能远程调用getSerialPorts()和
openSerialPort(String path)接口



5. 串口管理SerialManager
    frameworks/base/core/java/android/hardware/SerialManager.java中SerialManager对串口操作进一步管理,
客户端只要实例化一个SerialManager对象,使用该对象的方法访问串口。不过,该对象只对
openSerialPort(String name, int speed)管理。



(B) 打开串口
    通过以上简单分析Android串口服务框架之后,这里进一步分析串口的打开open操作流程。
    在http://www.cnblogs.com/hackfun/p/7612617.html
博客中,只有服务端调用JNI访问底层驱动,而在串口服务中,客户端也调用JNI直接访问底层驱动。服务端
只负责对串口的open操作,在frameworks/base/services/core/jni/com_android_server_SerialService.cpp中

 1 static jobject android_server_SerialService_open(JNIEnv *env, jobject /* thiz */, jstring path)
 2 {
 3     const char *pathStr = env->GetStringUTFChars(path, NULL);
 4     //打开/dev/tty*节点
 5     int fd = open(pathStr, O_RDWR | O_NOCTTY);
 6     if (fd < 0) {
 7         ALOGE("could not open %s", pathStr);
 8         env->ReleaseStringUTFChars(path, pathStr);
 9         return NULL;
10     }
11     env->ReleaseStringUTFChars(path, pathStr);
12
13     jobject fileDescriptor = jniCreateFileDescriptor(env, fd);
14     if (fileDescriptor == NULL) {
15         return NULL;
16     }
17     //返回文件描述符,用于跨进程访问文件
18     return env->NewObject(gParcelFileDescriptorOffsets.mClass,
19         gParcelFileDescriptorOffsets.mConstructor, fileDescriptor);
20 }

而read、write、close等相关操作在frameworks/base/core/jni/android_hardware_SerialPort.cpp中,
其中android_hardware_SerialPort_open只对串口进行相关设置,如波特,数据位等。由此看出
frameworks/base/services/core/jni/com_android_server_SerialService.cpp和
frameworks/base/core/jni/android_hardware_SerialPort.cpp可能处于两个不同的线程中,这两个不
同的线程对同一个文件进行访问,需要对文件描述符进行转换。
在frameworks/base/core/jni/android_hardware_SerialPort.cpp中

 1 static void android_hardware_SerialPort_open(JNIEnv *env, jobject thiz, jobject fileDescriptor, jint speed)
 2 {
 3     ......
 4     int fd = jniGetFDFromFileDescriptor(env, fileDescriptor);
 5     // duplicate the file descriptor, since ParcelFileDescriptor will eventually close its copy
 6     fd = dup(fd);
 7     if (fd < 0) {
 8         jniThrowException(env, "java/io/IOException", "Could not open serial port");
 9         return;
10     }
11     ......
12 }





(C) 设置权限

device/sprd/scx35l/common/rootdir/root/ueventd.sc8830.rc

1 ......
2 /dev/ttytiny0             0660     system  system
3 ......



device/sprd/scx35l/common/sepolicy/file_contexts

1 ......
2 /dev/ttytiny0        u:object_r:serial_device:s0
3 ......



device/sprd/scx35l/common/sepolicy/system_app.te

......
allow system_app serial_device:chr_file { open read write ioctl};
......




(D) 测试串口
    这里引用Android6.0源码目录下的一个串口测试app,还要添加一些权限等设置才能正常使用
串口测试APP源码:frameworks/base/tests/SerialChat

1. 设置权限:

frameworks/base/tests/SerialChat/Android.mk

1 ......
2 LOCAL_CERTIFICATE := platform
3 ......



frameworks/base/tests/SerialChat/AndroidManifest.xml

1 ......
2 <manifest xmlns:android="http://schemas.android.com/apk/res/android"
3     package="com.android.serialchat"
4     android:sharedUserId="android.uid.system">
5 ......



2. 添加串口节点名称
    应用程序根据这个名称来打开对应的串口。

frameworks/base/core/res/res/values/config.xml

1 ......
2 <string-array translatable="false" name="config_serialPorts">
3            <item>"/dev/ttytiny0"</item>
4 </string-array>
5 ......

    用mmm frameworks/base/tests/SerialChat -B 编译出的SerialChat.apk push到机器之后,就可以
进行测试了。

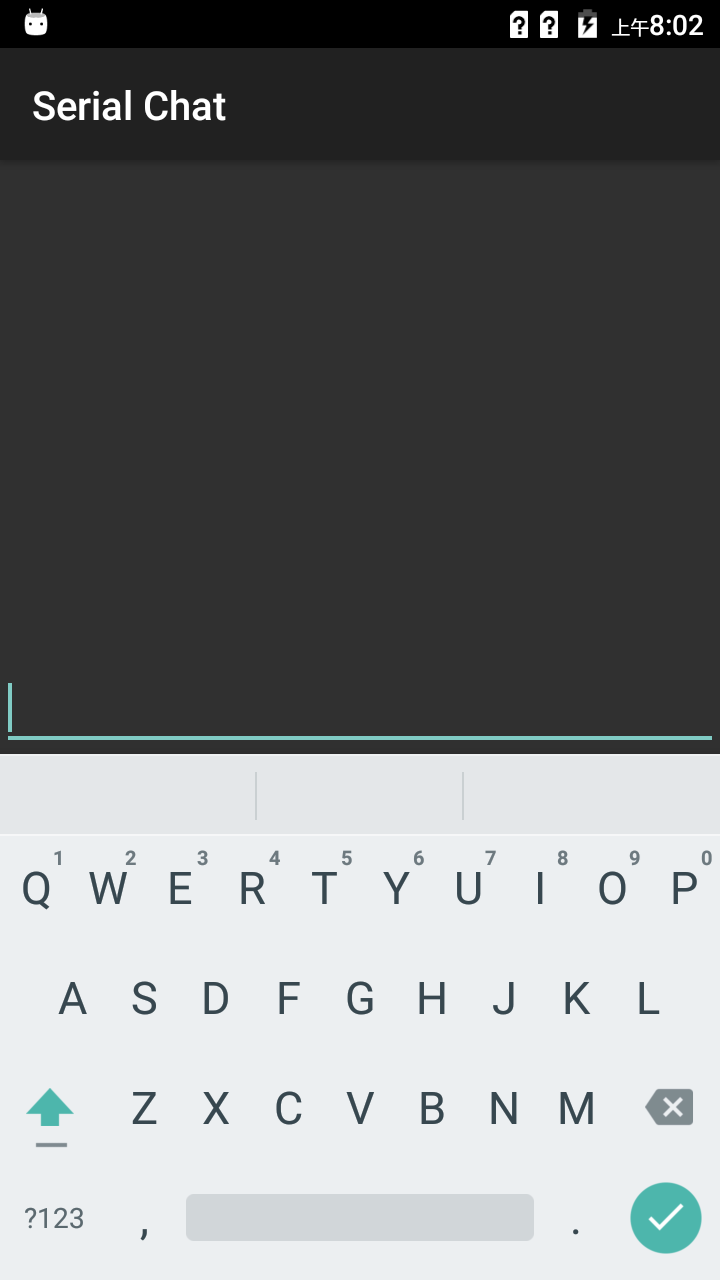

    a.点击打开SerialChat.apk:

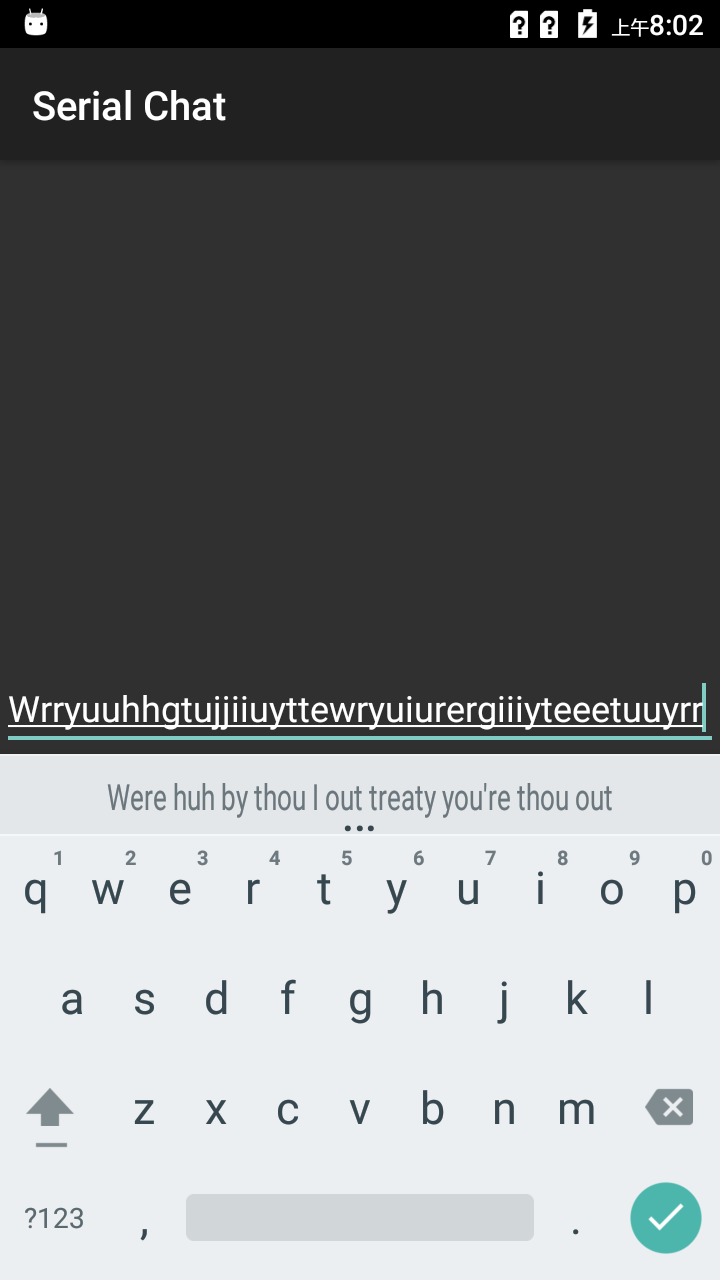

    b.输入要发送的内容

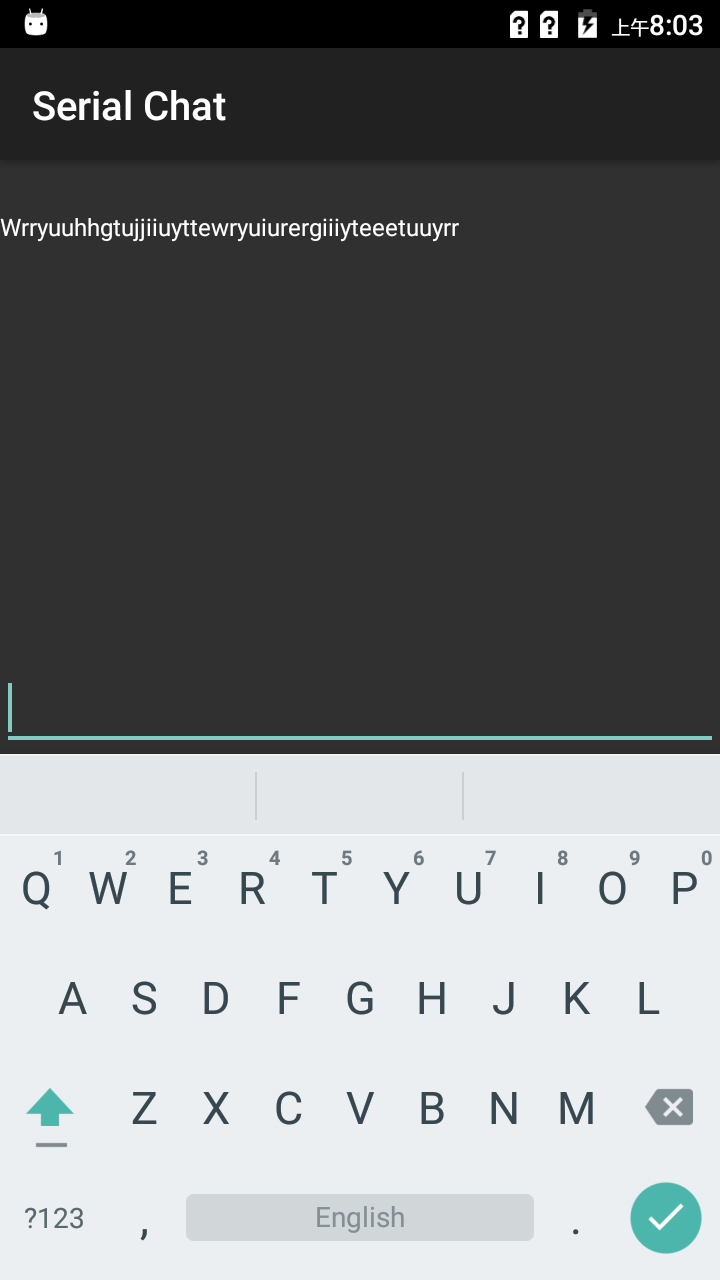

    c.点击确定(打钩的位置)发送,并且接收显示在上方。
