本篇作为技术分享系列的第一篇，详细讲一下 SVG 的解析和绘制，这部分功能的研究和最终实现由团队的 @黄超超 同学负责，感谢提供技术文档和支持。

首先我们来看一下 SVG 的文件结构和组成

SVG (Scalable Vector Graphics) 是一种可缩放矢量图形，使用 XML 格式来定义，是一种 W3C 标准，图像在放大或改变尺寸的情况下其图形质量不会有所损失。

下面是一个简单的 SVG 的文件结构例子：

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="100%" height="100%" version="1.1" xmlns="http://www.w3.org/2000/svg">
<circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red"/>
</svg>

从文件结构来看，SVG 确实是一种标准的 XML 格式，而里面的元素，从字面上来看，是一个坐标为（100，50），半径为40，填充色为红色，线条为黑色，线宽为2的圆形。下面我们来看看 SVG 文件里面的基本元素和属性：

1. 结构元素

<defs>, <g>, <svg>, <symbol>, <use>

2. 图形元素

<line>, <circle>, <ellipse>, <polygon>, <polyline>, <rect>, <path>

这些标签相信大家都不陌生，几乎每种界面语言都有类似的标记。在 SVG 里，最常用的还是<path>, 用它可以表示前面所有的标签。

3. 特殊元素

<image> ：图片，源通常由 base64 string 或 url 表示。它通常出现在这种场景：通过 PhotoShop 编辑一张图片后，导出为 SVG 格式，这时文件里就存在 <image> 标签，之后再导入到 AI 中进行路径编辑，导出为 SVG 格式，就有了一张可以描绘路径，又包含 <image> 底图的 SVG 文件了。

<text> ：文本，设置文字内容和字体字号等信息后，就可以在 SVG 中显示这些文字。 <text> 支持 transform 属性，可以旋转缩放文字，同时还支持 style, css 代码可以直接添加进来。

完整的元素列表参考这里：https://developer.mozilla.org/zh-CN/docs/Web/SVG/element

4. 元素的若干属性

opacity, fill, stroke, stroke-width, stroke-miterlimit, fill-opacity, stroke-opacity, fill-rule, stroke-dasharray, stroke-dashoffset, stroke-linecap, stroke-linejoin, transform

这些都不难理解，代表了元素的透明度，填充，线条，变换等，因为 SVG 是 W3C 标准，所以以上这些外观属性，在 CSS 中都有对应的属性。另外，SVG 还支持其他的属性类型，如动画事件/动画定时/关键帧动画/图形属性/过滤器等，十分强大。

完整的属性列表参考这里：https://developer.mozilla.org/zh-CN/docs/Web/SVG/attribute

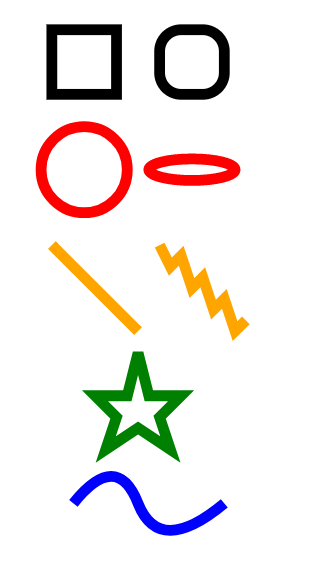

来看一个例子：自上而下，分别包含了 两个矩形，一个圆形，一个椭圆，一条直线，一条折线，一个多边形和一条自定义 path。

<?xml version="1.0" standalone="no"?>
<svg width="200" height="250" version="1.1" viewBox="0 0 200 250" xmlns="http://www.w3.org/2000/svg">
  <rect x="10" y="10" width="30" height="30" stroke="black" fill="transparent" stroke-width="5"/>
  <rect x="60" y="10" rx="10" ry="10" width="30" height="30" stroke="black" fill="transparent" stroke-width="5"/>
  <circle cx="25" cy="75" r="20" stroke="red" fill="transparent" stroke-width="5"/>
  <ellipse cx="75" cy="75" rx="20" ry="5" stroke="red" fill="transparent" stroke-width="5"/>
  <line x1="10" x2="50" y1="110" y2="150" stroke="orange" fill="transparent" stroke-width="5"/>
  <polyline points="60,110 65,120 70,115 75,130 80,125 85,140 90,135 95,150 100,145"
      stroke="orange" fill="transparent" stroke-width="5"/>
  <polygon points="50,160 55,180 70,180 60,190 65,205 50,195 35,205 40 190 30 180 45 180"
      stroke="green" fill="transparent" stroke-width="5"/>
  <path d="M20,230 Q40,205 50,230 T90,230" fill="none" stroke="blue" stroke-width="5"/>
</svg>

这里对上面的示例代码做一些补充说明：

① 计量单位 width height x y 等没有显示指定单位，这时我们认为单位就是 px。也可以明确指定单位 in cm 等，这时会根据当前设备的环境来换算为 px 显示。

② viewBox 定义了画布上可以显示的区域，格式为 “x y width height”，如上图的 viewBox=“0 0 200 250”，从(0,0)点开始，宽高 200 * 250的区域，SVG 的 width=“200”，height=“250”，所以当前缩放比是1. 如果 SVG width=“400” height=“500”，则会有两倍的放大效果。

③ path 和其他元素的对比 在 SVG 中 path 是最常用的元素，和 polyline 做对比，path 也可以通过 d 的设置完成一样的折线或曲线，而且只需要很少的点就可以创建平滑的曲线，但 polyline 需要设置大量的点才能达到平滑的效果。所以从制作难度和缩放效果看，path 是更好的选择。

接下来看一下 SVG 的绘制过程

首先说明绘制的两个基本原则：

1. 解析顺序和绘制顺序一致，都要遵守 XML 中元素的位置排列。借用上面的例子，SVG 中元素在 XML 中有固定的排列顺序，我们解析时会遵守这个顺序，绘制时同样也会遵守这个顺序。也就是说先出现的元素，会出现在绘制的底层，而后出现的元素，会出现在绘制的顶层，如果元素间位置有重叠，则会出现顶层元素遮挡底层元素的情况。

2. 子节点会继承父节点的一些属性，如 opacity，transform 等。这点在绘制时需要特别注意，opacity 等静态属性需要继承，而 transform 等属性需要做矩阵变换才能得到子节点最终 transform。

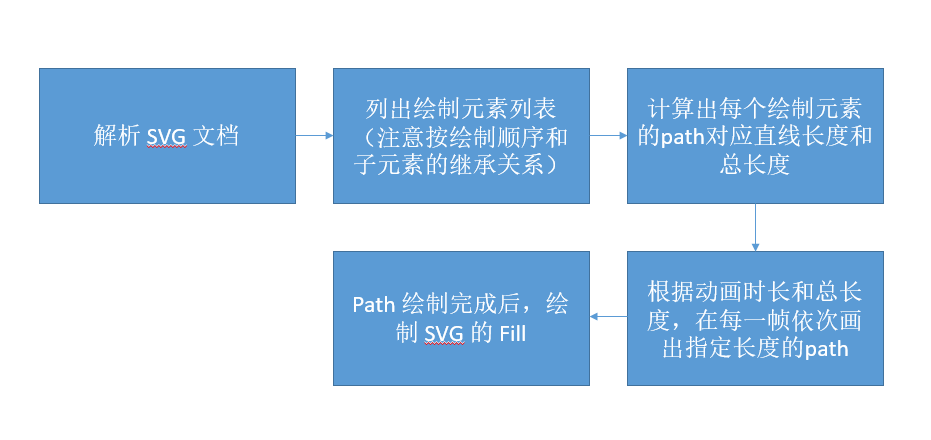

来画手绘视频中对 SVG 的处理过程

处理中遇到的一些特殊情况和处理

1、解析SVG文档时，忽略DTD验证

    虽然是 DTD 是 XML 解析的标准验证方式，但是很多工具制作的 SVG，DTD 会缺失，所以解析时应该忽略 DTD 验证，不然会直接造成解析错误

2、解析SVG文档时，一些元素的属性值可能有多种分隔/表明方式

    多边形的点集，元素的 transform，都是一个数字集合，集合的分割方式可能是 “空格”，“,” 也可能是其他符号，所以在解析时需要兼容多种分割方式。

    颜色的表示，长度单位等，也可能会出现多种形式，如颜色有已知颜色和颜色值等形式，都需要做兼容。

3、元素的某些属性会继承父级元素

    transform，透明度等属性，都需要考虑父级元素的继承关系。transform 会复杂一些，transform [3*2] 的 矩阵，会包括缩放/平移/旋转 等信息，子元素的平移信息，需要和父级元素做缩放相乘后，再做平移。

4、元素属性的默认值

     很多工具导出的 SVG，是会忽略一些属性的，而这些属性如果没有值，我们是没办法正确显示的。所以我们需要针对它们设置默认值。例如 fill 默认应该是 none，stroke 默认是 black，stroke-width 默认为1px，fill-rule 默认为 nonzero。这里重点说一下 fill-rule，它分为 evenodd 和 nonzero 两种方式：

    EvenOdd:确定一个点是否位于填充区域内的规则，具体方法是从该点沿任意方向画一条无限长的射线，然后计算该射线在给定形状中因交叉而形成的路径段数。 如果该数为奇数，则点在内部；如果为偶数，则点在外部。

    Nonzero:确定一个点是否位于路径填充区域内的规则，具体方法是从该点沿任意方向画一条无限长的射线，然后检查形状段与该射线的交点。 从零开始计数，每当线段从左向右穿过该射线时加1，而每当路径段从右向左穿过该射线时减 1。 计算交点的数目后，如果结果为零，则说明该点位于路径外部。 否则，它位于路径内部。

5、解析顺序与渲染顺序，描边与填色的顺序

     解析顺序和渲染顺序必须一致，并且和 XML 中的顺序一致，否则会出现错误的遮挡现象和绘制顺序倒转。描边和填色的顺序，基本原则是，单个元素的描边完成后，操作填色，然后再操作下一个元素。当然这里的填色可以灵活控制，比如保存所有填色，等所有描边完成后，一次性填色。

6、包含<image>标签的绘制

    包含 <image> 标签的 SVG，处理起来会有些特殊的地方。这种 SVG 的存在，一般是画师通过 PS 编辑图片后，再导入 AI 中生成的 SVG。处理这种 SVG 的绘制时，基本思路是：解析 <image> 标签，当做 SVG 的底图，用一个透明遮罩挡住；然后解析后面的 <path> 标签，这是只需要解析 path 和 stroke，不需要 fill，用这里的 path 去涂抹底图，涂抹过的地方，透明遮罩失效，底图露出，就达到了涂抹出底图线条的目的。按照这个思路把底图涂抹出来，类似刮刮卡的感觉。
