Android01-布局篇

2017/8/14 13:31:18 彭艳程序员俱乐部我要评论(0)

摘要：在Android中，共有五种布局方式，分别是：LinearLayout（线性布局），FrameLayout（帧布局），AbsoluteLayout（绝对布局），RelativeLayout（相对布局），TableLayout（表格布局）；还有一种，是在Android4.0以后出现的新布局:GridLayout（网袋布局）。下面简单介绍一下每个布局的特点。一.线性布局：简单来说，这个布局就像它的名字一样，里面所有的控件的摆放方式都是像直线一样的摆放方式。要么垂直，要么水平
标签：android

在Android中，共有五种布局方式，分别是：LinearLayout（线性布局），FrameLayout（帧布局），AbsoluteLayout（绝对布局），RelativeLayout（相对布局），

TableLayout（表格布局）；还有一种，是在Android4.0以后出现的新布局:GridLayout（网袋布局）。下面简单介绍一下每个布局的特点。

一.线性布局：简单来说，这个布局就像它的名字一样，里面所有的控件的摆放方式都是像直线一样的摆放方式。要么垂直，要么水平。垂直或水平可以通过设置

android:orientation="vertical"属性来确定控件的摆放方式；vertical代表垂直，horizontal代表水平。当垂直布局时，每一行就只有一个控件，多个控件依次垂直往下；

水平布局时，只有一行，每一个控件依次向右排列。

LinearLayout里面还有一个特别的属性：android:layout_weight="1"，这是设置控件的权重。举个列子：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools" android:id="@+id/activity_main"
    android:layout_width="match_parent" android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:orientation="vertical"
    tools:context="temp.com.androidtouch.MainActivity">


    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"/>
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"/>

</LinearLayout>

这是一个线性布局，里面控件的属性还没有给上权重，效果图如下：

QQJEiRIpZTSQwwbkCBBgnR+Sik9xLABCfKtf2svjx9je9x2fd4Vt3HIAPKPdc55Otyf5/Yc5CN1yPHSK+ZmOeXT5VLyX4d8wh55uDEulIdjXp5c7+t0eZg68DmfP7VHPuOwKd8hy/E1ZI7l/hAOUyhhAvkfNdwdh+NryEOYGl08xOk45Hax5wLybRd3PPwEmU+lLcnp2CALyDcO7WvHW2b1K8h4PPfZ+XcgnzT+TA3vlnl+QE7hOMXjoV3XzbIpLqNc/PmPypd8/AXyWEJbjOE8xVDa1R/jGeRbJL89XpeSI//34Dkv9dffa7tpsRbkYdv1eZDnbRfIZ4MMG4cMIEHuE1KPBAkSJEiQpvZTxp+cf/kpXn8/3b4pZSpLTf/yY5cCsle8/Kxz+gnytPzm0CFjAPmHHjmdhgYxlWlZmTlPDbL0hZj7gan/Xs79JecSb2s0T/3ly2Jd/lAp/dDuh00Zclug0yWWaznnS4mXPF1OYWrfhqEdn6ZrHC7fIfundnFqh8/5urw8nst1+HVV7xHymvtXlynh3CzbpT1d+oHlYPtqh8/xO2Qo/Y/cIfvhOJXhl36wS8h8ybl53GWa3gI5LQduYr0F/ri0+ytiub/8xlcW271DDtcQrqfp3yGXp93vB2S3C98gO9807RgyvBo1eVlmd5kScrl9c45Dbhd1e9rX7PU7ZHtFbpP8VHK8vfz6BSH/QvzJy9MSe8xpz5cRk5fM054O0/l2fHg1tUuIfaSH2Htn/1D5DNI7G++13bQACRIkSPcjxR+QIOVIwwYkyLUgT9sukM8GGTYOGUCC3CekHgkSJEiQIE1t8WfPkNd3Fcjf9cgwvKuCHvkbyPg+yAgSJEiQe8qRW4QMXwCyLl/DMA79f1QF+Shkncc6pzrUVMe5zsNYE8hHemSda22Mw1zHIbVfNc165COQbRmmZjkMqa3MvhoryEcgxzl1wrYa25JMI8jH40+DTGl5XC5tkI9DjvPcpnUbNhXk41M71ZrGBbDN65RG8UcgB7mJHOm9NkiQIEGC/ICpfY2bc/S5Nkg5cptlExVIkO9tKCBXypH2/rj7AxKk+5Hea4P8KpD3vT/jOIx9zwXIByFT32mR0rJBoO/9qfNcQT6yZSWNY2prMtW6bBBolAnkA1N7vK/Ivn9qXjYHpGRqvx9yI3t/vkKO/LH3Z1y29c1y5IM9su/9qfe9K61HttIjH5nay96f2rc+P/HeH4EcJEiQ7v64jQYSpB758ZDX+K7yKaLPtUGC3FWO3GLZ1gdSjtQjQYIECRKkqS3+gASpRxo2IEGCBClHij8gQeqRhg1IkCBBypGmNkiQcqRhAxIkSJBypKkNEqQcqUeCBAkSJEhTW/wBKUfqkSBBggQJ0tQWf0CC1CMNG5AgQYKUI8UfkCD1SMMGJEiQIOVIUxskSDnSsAEJEiRIOdLUBglSjtQjQYIECRKkqS3+gJQj9UiQIEGCBGlqiz8gQeqRhg1IkCBBypHiD0iQeqRhAxIkSJBypKkNEqQcadiABAkSpBxpaoMEKUfqkSBBggQJ0tQWf0DKkXokSJAgQYI0tcUfkCD1SMMGJEiQIOVI8QckSD3SsAEJEiRIOdLUBglSjjRsQIIECVKONLVBgpQj9UiQIEGCBGlqiz8g5Ug9EiRIkCBBmtriD0iQeqRhAxIkSJBypPgDEqQeadiABAkSpBxpaoMEKUcaNiBBggQpR5raIEHKkXokSJAgQYI0tcUfkHKkHgkSJEiQIE1t8QckSD3SsAEJEiRIOVL8AQlSjzRsQIIECVKONLVBgpQjDRuQIEE+J+TLtuvzcuTGIQNIkPuE1CNBggQJ8n9DziDXmNpzjWmV00pDGOo6Qule8xPFnxprXQNyHsZ5nsdhjeWdxptjHZ8GMrXTf1kFcrwtxrpGX071G+iT5Mi2gLrhGpDzcH+yxpJ8K+RXGTb13tLWgPx27i+17hEygVzn0u4dcuVLe9zhpd1/1FhfVh02aXjZIOSb4s+wVvypc8uke40/y+heKZDXHshXeZc013ul57of+bRvEd2PdPcHJEiQIHd2P/KJy8exIPcAOfby+DG2Yds1bu4fAgkS5G/OLwW1RnHkuAfHvfXIFECucX4pgFzj/FIAucb5pQByjfNL5vaq85ojxz047qVHfvh63Ankx1/X+4D8hP64C8jPmDN7gDSvlVJqpfoHoCgNGqjo5VUAAAAASUVORK5CYIIA" alt="">

当我给控件设置了权重之后：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools" android:id="@+id/activity_main"
    android:layout_width="match_parent" android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:orientation="vertical"
    tools:context="temp.com.androidtouch.MainActivity">


    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        android:layout_weight="1"/>
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        android:layout_weight="3"/>

</LinearLayout>

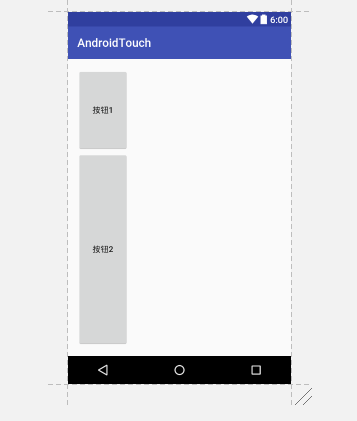

效果图如下：

当我们设置了控件的权重之后，控件在整个布局里面所占的比例将会根据权重比来分配，权重是可以给小数的，但是我们基本上不会给。

权重是LinearLayout布局里的属性，其他的布局中不能使用。

二.帧布局：这是几个布局中最简单的一个布局，它会为每个添加进去的控件创建单独的帧，但是帧布局的摆放控件的方式是覆盖式的，就拿这段代码来说：

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools" android:id="@+id/activity_main"
    android:layout_width="match_parent" android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:orientation="vertical"
    tools:context="temp.com.androidtouch.MainActivity">


    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        android:layout_weight="1"/>
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        android:layout_weight="3"/>

</FrameLayout>

当我把布局改为帧布局时

两个按钮就会重合在一起，第二个按钮会覆盖在第一个按钮之上。这就是帧布局唯一的特点。

三.绝对布局： AbsoluteLayout这个布局方式很简单，主要属性就两个： layout_x 和layout_y 控件依靠这两个属性来定义自己在布局中的X坐标和Y坐标。以屏幕左上角为（0，0）的坐标轴的x，y值，当向下或向右移动时，坐标值将变大。AbsoluteLayout允许元素之间互相重叠。我们通常不推荐使用 AbsoluteLayout，因为AbsoluteLayout写出来的布局在不同的设备上使用时会变形，然后布局就会很丑。

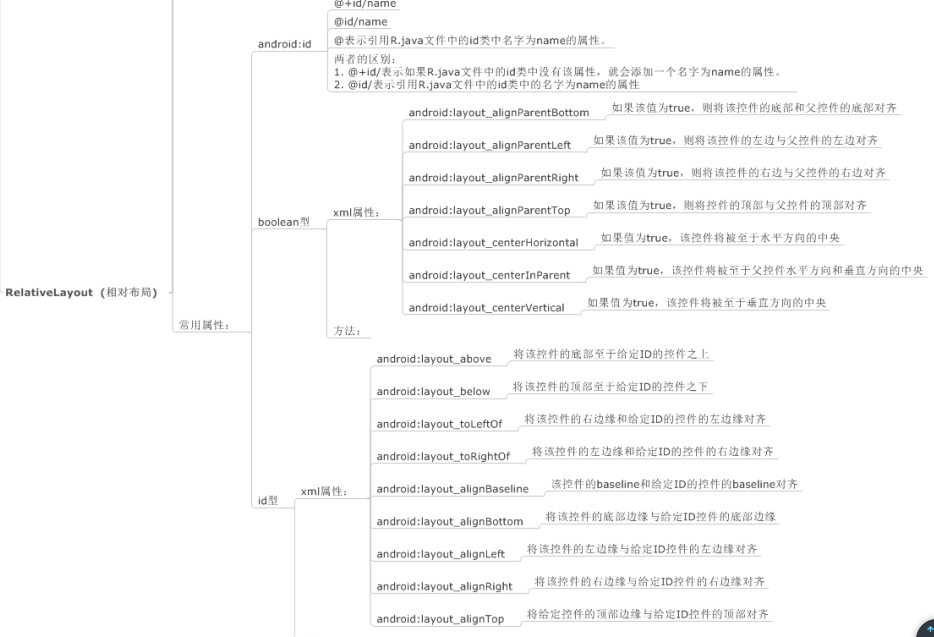

四.相对布局: RelativeLayout可以理解为某一个控件为参照物，来定位的布局方式，基本属性如下图：

五.表格布局：TableLayout类似Html里面的Table。每一个TableLayout里面有表格行TableRow，TableRow里面可以具体定义每一个控件。每个TableRow都会定义成一行。简单来说，TableLayout就是以一个<TableLayout></TableLayout>标签和多个<TableRow></TableRow>标签组成。布局里面有两个属性，一是 android:shrinkColumns="1"表示某列被收缩，另一个是android:stretchColumns="0"表示某列被拉伸，还有一个android:collapseColumns=""表示某列被隐藏。当然，在TableLayout里面可以合并行和和并列。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="表一 全局设置：列属性设置" />

    <TableLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:shrinkColumns="1"
        android:stretchColumns="0">

        <TableRow>

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="该列可伸展" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="该列可收缩" />
        </TableRow>

        <TableRow>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我像行方向伸展，我可以很长很长很长很长" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我像列方向收缩，我可以很短很短很短很短" />
        </TableRow>
    </TableLayout>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="表二 单元格设置：指定属性单元格" />

    <TableLayout
        android:layout_width="350dp"
        android:layout_height="wrap_content"
        android:shrinkColumns="0,2"
        android:stretchColumns="1"
        >

        <TableRow>

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="第0列" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="第1列" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="第2列" />

        </TableRow>

        <TableRow>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_column="1"
                android:text="我被指定在第一列" />
        </TableRow>

        <TableRow>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_column="1"
                android:layout_span="2"
                android:text="我跨1列和2列 不信你看"
                />
        </TableRow>
    </TableLayout>



</LinearLayout>

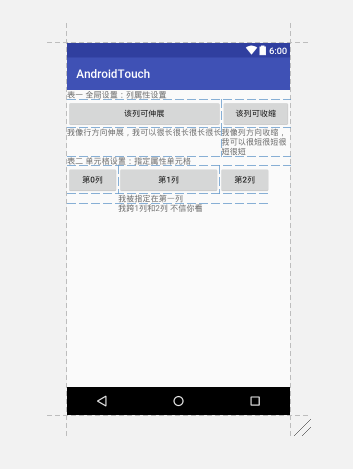

这是一个包含TableLayout里基本的属性的列子，效果图如下：

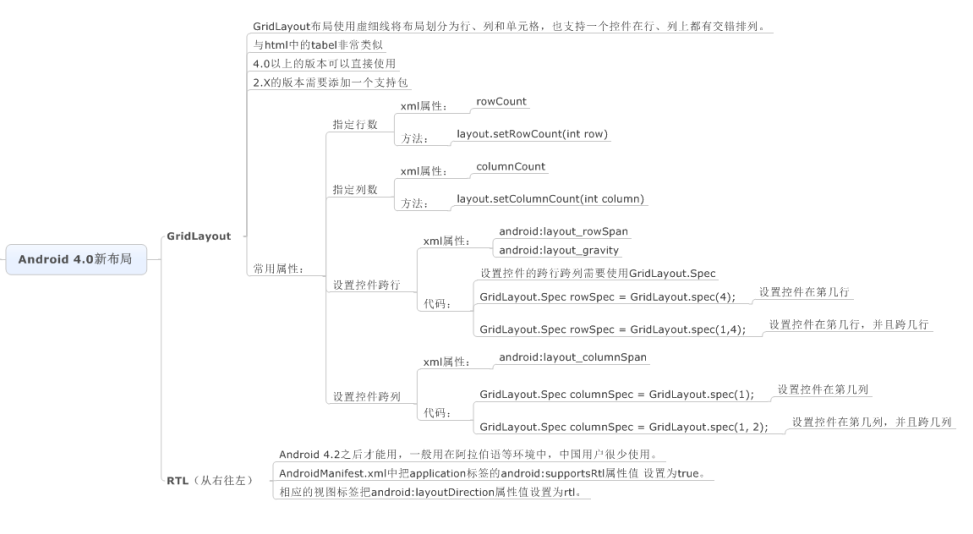

五个布局简单介绍完了，就只剩下最后一个，网袋布局。网袋布局较为灵活，基本属性如下图：

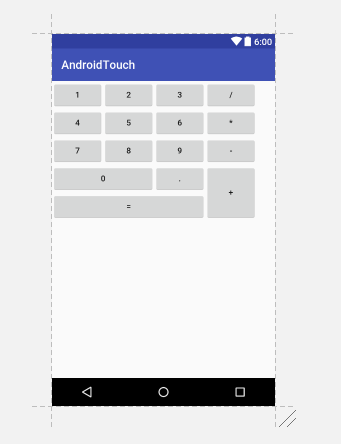

再举个用GridLayout写的比较简单的例子：

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="4"
    android:orientation="horizontal"
    android:rowCount="6">
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="1" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="2" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="3" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="/" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="4" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="5" />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="6" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="*" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="7" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="8" />



    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="9" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="-" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="0"
        android:layout_columnSpan="2"
        android:layout_gravity="fill_horizontal"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="." />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="+"
        android:layout_rowSpan="2"
        android:layout_gravity="fill_vertical"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="="
        android:layout_columnSpan="3"
        android:layout_gravity="fill_horizontal"/>


</GridLayout>
